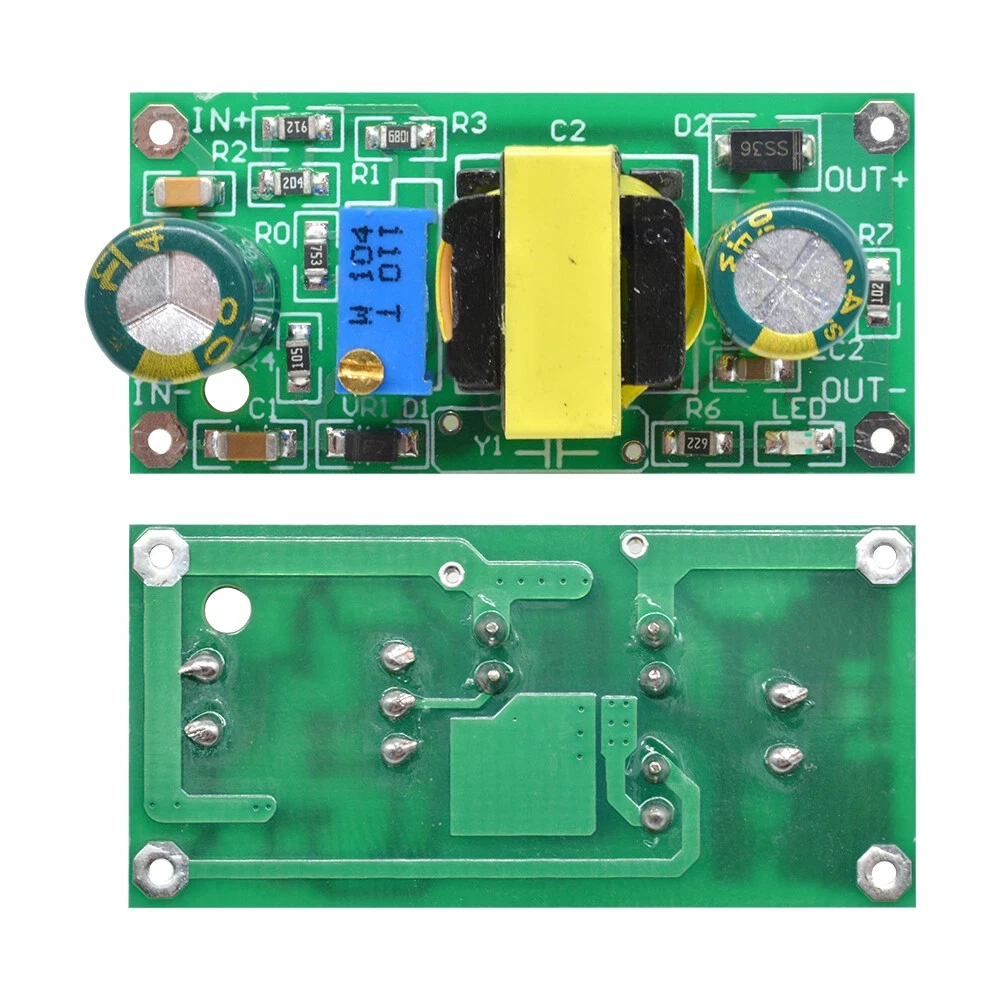

Ізольований DC-DC понижуючий модуль живлення (Buck-конвертер)

Ізольований DC-DC понижуючий модуль живлення (Buck-конвертер)

Технічні характеристики:

• Тип модуля: понижуючий (Buck) з гальванічною розв’язкою

• Діапазон вхідної напруги: DC 22–290 В

• Мінімальна різниця між вхідною та вихідною напругою: 15 В

• Вихідна напруга: регульована від 3.6 В до 15 В

• Вихідні характеристики:

  • Максимальний струм: 600 мА

  • Максимальна потужність: 6 Вт

  • Приклади:

    • Вхід 22 В → вихід 5 В = понад 200 мА

    • Вхід 48 В → вихід 5 В = понад 500 мА

    • Чим вища вхідна напруга — тим більша навантажувальна здатність

• Струм споживання у режимі очікування: 0.5 мА (типове значення при зниженні з 90 В до 5 В)

• ККД: до 96%

• Низьке споживання у режимі очікування

• Вбудовані захисти:

  • від перегріву

  • від перевантаження по струму

  • від короткого замикання на виході

• Функція плавного старту (Soft Start)

• Робоча температура: від -40°C до +85°C (промисловий діапазон)

• Габарити модуля: 43 × 21 × 17 мм

Інструкція з використання:

1. Спочатку підключіть дроти модуля до джерела живлення, а потім вмикайте живлення.
   ⚠️ Не підключайте модуль під напругою — особливо при високій напрузі це може призвести до займання або пошкодження плати.

2. Після вибору джерела живлення перевірте вихідну напругу за допомогою мультиметра.
   Вихідна напруга регулюється синім підлаштувальним резистором на платі (діапазон 3.6–15 В).

3. Навантаження (споживач) підключається до виходу модуля.

4. Якщо індикатор живлення на платі не світиться, можливо, потенціометр налаштований занадто низько або занадто високо — підкоригуйте значення.

5. Якщо різниця між вхідною і вихідною напругою менше 15 В, світлодіод не загориться.

Комплектація:

• 1 × DC-DC понижуючий модуль живлення (Buck Converter)
