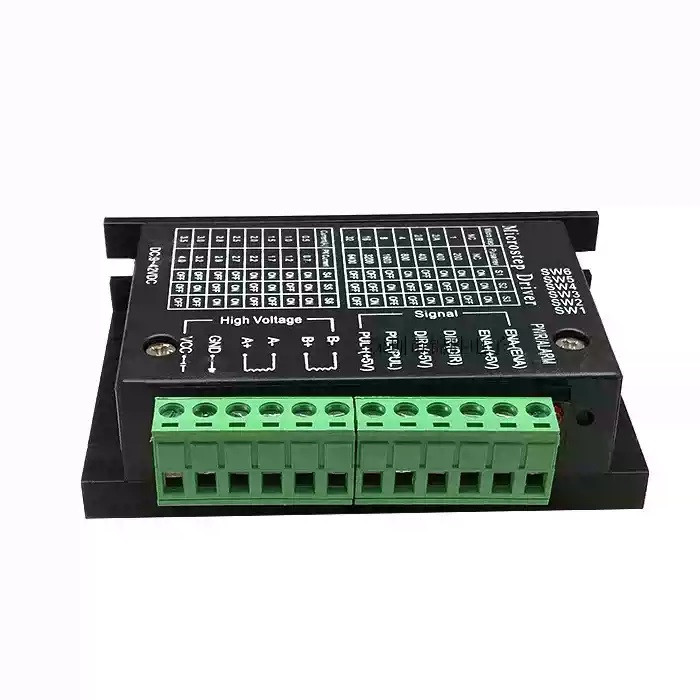

TB6600 Модуль драйвера крокового двигуна ЧПК U-9-42, Imax-4 А stepper motor driver

TB6600 - це універсальний драйвер для керування двофазними та чотирифазними кроковими двигунами середньої потужності. Широко використовується у системах ЧПУ, 3D-принтерах, гравірувальних верстатах, лазерних плотерах та іншому автоматизованому обладнанні, де потрібна висока точність позиціонування, низький рівень шуму та стабільна робота двигуна.

Основні характеристики:

• Вхідна напруга: 9–42 В (деякі моделі до 48 В)

• Максимальний струм: до 4–4,5 А, пік до 5 А

• Мікрокрок: 1, 2, 4, 8, 16, 32 (до 6400 мікрокроків)

• Кількість каналів: 1

• Сумісність: підходить для NEMA 17, NEMA 23, NEMA 34 та інших дво- і чотирифазних двигунів

• Інтерфейс керування: STEP/DIR/ENABLE, TTL-рівень, гальванічна розв’язка (оптоізоляція)

• Захист: від перегріву, перевантаження по струму, зниженої напруги

• Режим утримання: зниження струму при простої для енергоощадження

• Налаштування: DIP-перемикачі для вибору мікрокроку та струму

• Розміри: близько 97 x 71 x 28 мм

Переваги:

• Простота налаштування та підключення

• Висока точність та плавність роботи двигуна

• Надійна робота в промислових і побутових умовах

• Можливість використання з Arduino, Mach3, іншими контролерами та ПЛК

Застосування:

• ЧПУ верстати (фрезерні, токарні, гравірувальні)

• 3D-принтери

• Лазерні гравери

• Автоматизовані системи подачі, маркування, пакування

• Робототехніка
