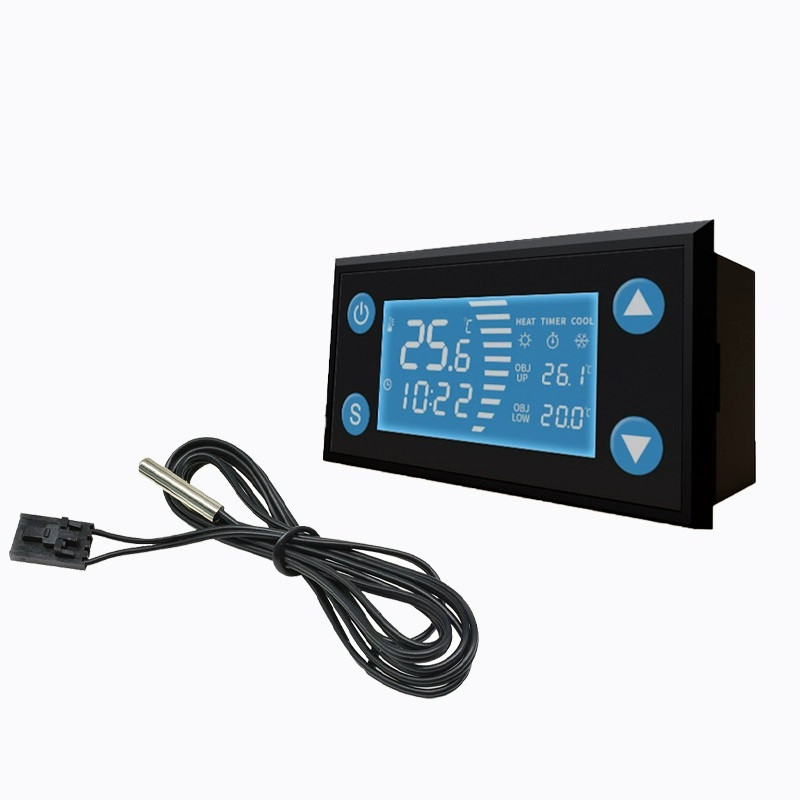

Терморегулятор W1213 з таймером (-40 °C...+120 °C), цифровий, з виносним датчиком температури термостат

Режими роботи приладу:

Прилад вимірює температуру в потрібному місці за допомогою виносного датчика температури, довжина кабелю 100 см. Показання датчика температури можна відкалібрувати в параметрах приладу за еталонним термометром.
Є вбудований годинник і 2 таймери:
Час увімкнення приладу
Час вимкнення приладу
Термостат має 3 режими роботи:
А — автомат, керування пристроями нагрівання й охолодження через два незалежні реле для підтримання температури в заданих межах
H — режим нагрівання, керування пристроєм нагрівання через контакти реле для підтримки заданої температури
С — режим охолодження, керування пристроєм охолодження через контакти реле для підтримки заданої температури. Для захисту компресорних охолоджувальних пристроїв у термостаті передбачена можливість увімкнення затримки в параметрах приладу, для виставляння мінімального часу між запусками компресорного пристрою.

Кнопки керування термостатом:

• Тривале натискання кнопки «живлення» вмикає/вимкне прилад
• Коротке натискання кнопки S показує режим роботи терморегулятора
• Довге натискання кнопки «S» переводить прилад у режим параметрів
• Коротке натискання кнопки «Стріжка вгору» показує час вимкнення приладу
• Довге натискання кнопки «Стриочка вгору» вмикає/вимикає таймер вимкнення приладу
• Коротке натискання кнопки «Стріжка вниз» показує час вмикання приладу
• Довге натискання кнопки «Стриочка вниз» вмикає/вимикає таймер увімкнення приладу
• Опис показань на панелі дисплея

У лівому верхньому кутку показується поточна температура в градусах Цельсія
У разі короткочасного натискання кнопки «S» у цьому місці показується в якому режимі працює прилад:

• «A» — автоматичний режим
• «H» — режим нагрівання
• «C» — режим охолодження

У правому нижньому кутку виводиться поточний час. У разі короткочасного натискання «стрілочка вгору» у цьому місці показується час вимкнення приладу; у разі короткочасного натискання «стрілочка вниз» у цьому місці показується час вмикання приладу.
У центрі табло рухома дуга — зображає стан керування реле:
Дуга біжить знизу-вгору — увімкнений реле нагрівання, реле охолодження вимкнене.
Дуга повністю горить — задана температура набрана або йде очікування заданого часу між ввімкненнями компресора, обидва реле вимкнені.
Дуга біжить зверху-вниз — увімкнений реле охолодження, реле нагрівання вимкнене.
У правому верхньому кутку:
значок «сонечка» показує, що прилад є в режимі нагрівання;
миготливий значок «годинник» показує, що задані таймери вмикання/вимикання приладу;
значок «сніжинки» — прилад працює в режимі охолодження;
миготливий значок «сніжинки» — прилад працює в режимі охолодження, йде очікування закінчення заданої затримки між увімкненнями компресора.
У правому нижньому кутку показуються встановлені значення необхідного діапазону температур — максимальне та мінімальне значення заданих температур.

Режим параметрів:

Для переходу в меню налаштувань тривалий час натисніть кнопку «S».
Кнопками «Стрілочка вниз/вгору» можна перегортати сторінки меню налаштувань P1, P2, P3, P4, P5, H1, H2.
Для входу в режим редагування коротко натисніть кнопку «Живлення», стрілочками змініть значення, для записування значень ще раз коротко натисніть кнопку «Живлення».

• P1 — виставлення верхнього та нижнього порогу температур (значення від -40 до +120 градусів Цельсія).
• P2 — виставлення мінімального часу затримки між увімкненнями компресора охолодження (значення від 1 до 10 хвилин).
• P3 — калібрування показань датчика температури (можна відкоригувати показання температурного датчика в діапазоні температур від -10 до +10 градусів Цельсія).
• P4 — встановлення режимів роботи термостата ("A" автоматичний режим, "H" режим нагрівання, "C" режим охолодження).
• P5 — встановлення поточного часу
• H1 — встановлення часу вимкнення термостата.
• H2 — встановлення часу увімкнення терморегулятора.
