SSR REX-C100FK02-8*AN (токовий вихід 0-20ма) CKC Контролер температури терморегулятор універсальний вхід

Програмований високотемпературний PID (ПІД) контролер температури терморегулятор REX-C100FK02-8*AN. Підтримує вісім видів термопар. Термоопори у цій версії не підтримуються. ПІД-регулятор дозволяє максимально точно підтримувати задану температуру.

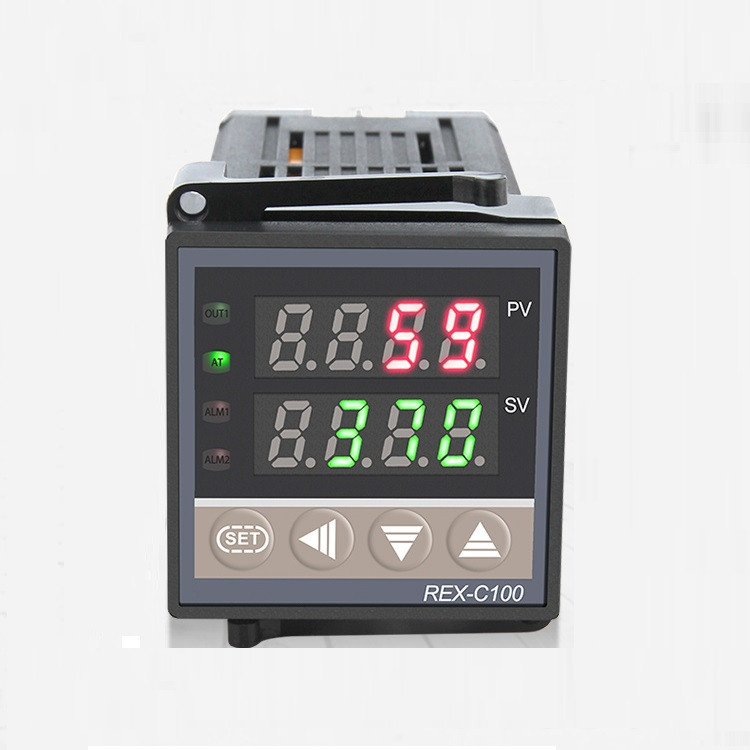

ПІД-терморегулятор REX-C100 використовується для точного підтримки заданого значення температури в діапазоні температури 0-999°С в технологічних процесах. Широкий вибір датчиків, що підтримуються, дозволяє однаково вдало застосовувати цей регулятор як у побутових так і в промислових процесах. Одноканальний ПІД-терморегулятор виконаний у компактному пластиковому корпусі чорного кольору. Для виведення інформації використовується два світлодіодні чотиризначні індикатори, позначені PV (поточне значення, червоний колір), SV (встановлене значення, зелений колір). Також використовується 4 світлодіоди (ALM1 – індикатор спрацьовування аварійного виходу; OUT1 – індикатор спрацьовування керуючого виходу; АТ – індикатор режиму автоматичного регулювання за ПІД законом).



Для керування терморегулятором використовують 4 кнопки, які розміщені на передній панелі. Позначення кнопок "SET" (перемикання налаштувань), "вліво" (перемикання розряду), "вниз" (зменшення значення), "вгору" (збільшення значення).



Прилад у процесі використання може перемикатися між двома режимами «Робота» та «Налаштування». У режимі «Робота» терморегулятор здійснює вимірювання та регулює температуру відповідно до заданих параметрів. У режимі «Налаштування» можна встановити 35 необхідних параметрів та констант. Опис процесу налаштування міститься в інструкції, що додається внизу. Для увімкнення режиму «Налаштування» необхідно протягом 3 секунд утримувати кнопку «SET», на індикаторі PV з'явиться напис AL1. Перехід між параметрами здійснюється кнопкою «SET», встановлення значень вибраного параметра кнопками: «вліво» (перемикання розряду), «вниз» (зменшення значення), «вгору» (збільшення значення). Підтвердження встановленого параметра виконується кнопкою «SET». Для переходу в режим "Робота" потрібно натиснути та утримувати кнопку "SET" протягом 3 секунд, або почекати 30 секунд і прилад зробить це автоматично.



ПІД-терморегулятор REX-C100 має релейний вихід, який може комутувати, ланцюг живлення пристрою нагрівання або охолодження. Максимальний струм комутований реле 3А при напрузі 220 В змінного струму.



Для роботи з терморегулятором необхідно підключити датчик температури підключити комутований ланцюг до контактів 3, 4, 5 (контакти 3-5 нормально замкнуті), після цього підключити живлення 220 В змінного струму, до контактів 1 і 2. Слід звернути особливу увагу на правильне підключення полярності термопари.
