Плата для Power Bank 2USB Type-c PD 100W 4S Li-ion/LiFePO4

особливості:
1. Повністю сумісна з QC, PD, PPS, SCP, VOOC та іншими протоколами швидкої зарядки, щоб задовольнити потреби в зарядці більшості електронних пристроїв на ринку, щоб мати плату в руці, заряджати без хвилювань!
2. Підтримка функції MPPT, можна підключити до сонячних панелей для заряджання.
3. Ефективне автоматичне перемикання підйомної напруги, не хвилюйтеся про те, що напруга акумулятора занадто висока, зарядка поганого мобільного телефону, автоматичне перемикання режимів ШІМ та PSM для реалізації ефективної підйомної напруги.
4. Продукт підтримує різноманітні механізми захисту, перевантаження по струму/перенапруга/коротке замикання/перегрівання та інші засоби захисту, більш безпечне та надійне використання.
5. Не тільки вихідна швидка зарядка, її власна зарядка також швидка, підтримує двосторонню швидку зарядку PD, значно скорочує час самозаряджання, покращує зручність використання
6. Фільтрація твердотільних конденсаторів великої ємності, низька пульсація на виході, Vpp порту C лише 6-9 мВ, більш ефективний захист електронного обладнання
7. Розроблений для ентузіастів DIY, забезпечує чітке розташування схем і маркування, простий у складанні та налагодженні, підходить для індивідуального налаштування проектів мобільного живлення відповідно до індивідуальних потреб



Параметри:
Материнська плата за замовчуванням має 4 порти USB Type-C1, Type-C2, Type-A1, Type-A2
Type-C1 і Type-C2 підтримують вхідні протоколи AFC/FCP/SCP/PD3.1.
Підтримка PPS/PD3.1/UFCS/PE1.1/PE2.0/QC3+/QC3.0/QC2.0/AFC/FCP/SCP/SFCP вихідний протокол Type-A1/Type-A2 Підтримка UFCS/PE1.1/PE2.0/QC3+/0C3.0/QC2.0/AFC/FCP/SCP/ SFCP вихідний протокол

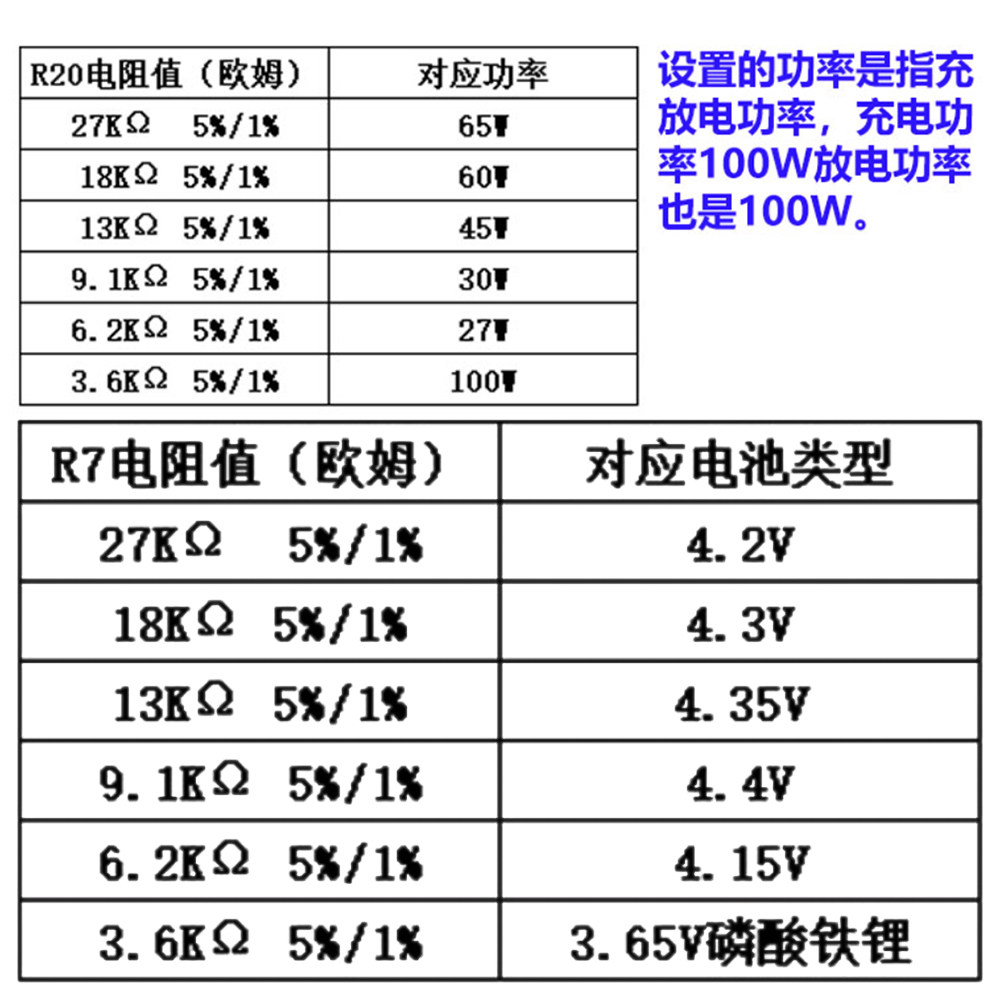

Напруга Струм Потужність:
PPS/PD3.1: 20В@5A, 3.3V-21V@5A, Maxin100W/Maxout60W
UFCS: 3,4-21 В при 5 А, максимум 100 Вт/макс. вихід 60 Вт
QC2.0: 5V3A/9V3A/12V2.8A/20V1.5A
QC3.0: 3,6-20В@200мВ/крок!5В@3A/9В@3A/12В@2,8A/20В@1,5A
AFC: 5V3A/9V3A/12V2.8A
FCP: 5V3A/9V3A/12V2.8A
SCP: OUT3.3V-12V, IN5V/9V/10V/12V, підтримка 10V4A
PE1.1: 5В/7В/9В/12VPE2.0: 5В-12В@500мВ/крок
SFCP: 5В/9В/12В

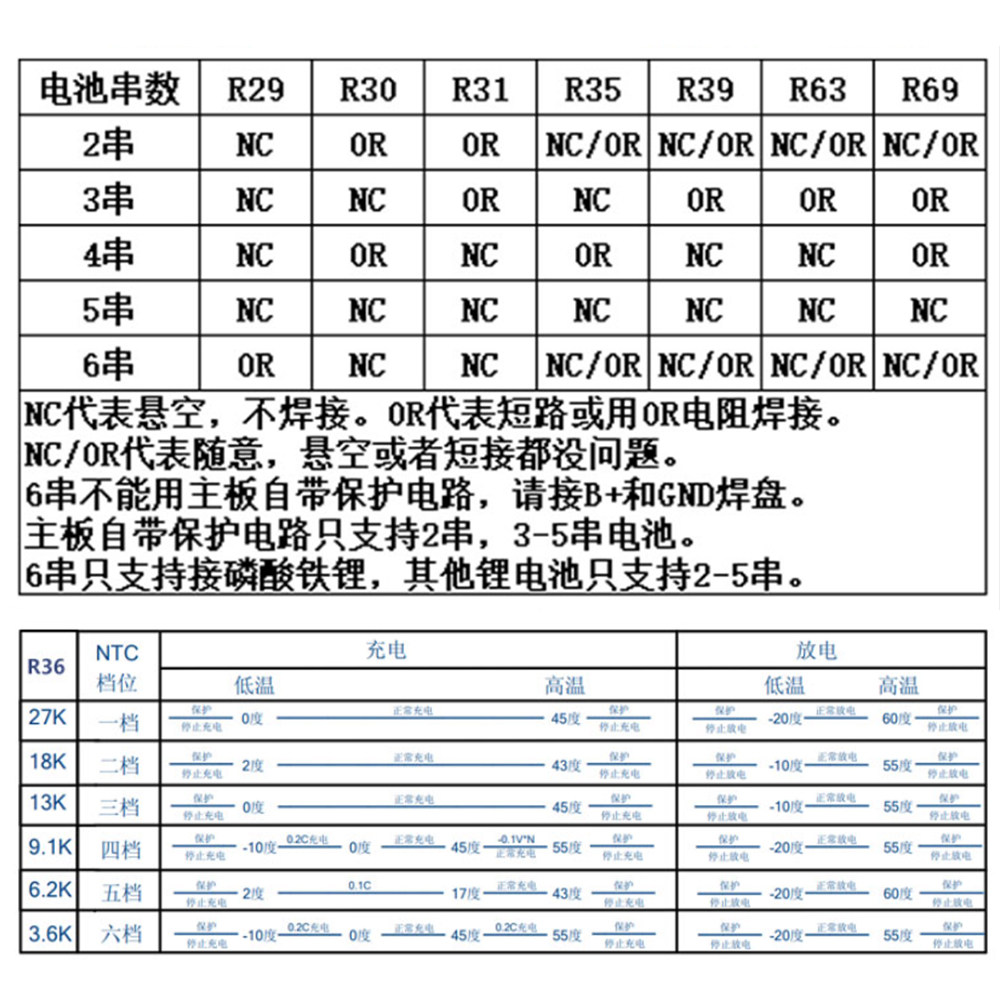

Материнська плата повинна бути підключена згідно зі схемою для підключення батареї, плата самозахисту батареї, тоді потрібно лише підключити позитивний і негативний полюси батареї до материнської плати B + і C - можуть бути дві колодки, інакше вбудований захист материнської плати має бути підключений відповідно до схеми, вам потрібно підключитися до лінії вирівнювання, інакше її не можна активувати належним чином!

Примітки:
1: лінія зовнішньої батареї материнської плати повинна пропускати струм 10 А, принаймні 1 квадратний мідний дріт, звичайна лінія для використання 1,5 квадрата. Немає необхідності бути занадто товстим, але не занадто тонким, занадто тонкий буде загрозою безпеці. (Оскільки струм на стороні батареї дуже великий) рекомендована лінія специфікації 16AWG.
2: Материнська плата постачається із захисним чіпом, підтримує лише батареї серії 2-5, батареї серії 6 із 7 мають мати захисну плату, постачаються із захисною платою. Струм захисту від перевантаження по струму має бути більше 15 А, інакше він не може працювати належним чином, серйозне пошкодження мікросхеми материнської плати.
3: Через високий струм на стороні батареї, ви повинні використовувати товстий дріт для зварювання батареї для перевірки, ви не можете використовувати крокодилові затискачі, щоб закріпити колодки для перевірки зарядки та розрядки.
4: підтримка флеш-зарядки OPO, підтримка HW надшвидкої зарядки, різні протоколи мають різну потужність, кажуть, що 65 Вт, 100 Вт — це потужність протоколу PD, VOOC — 20 Вт, SCP — 22,5 Вт. Будь ласка, підтвердьте попит, а потім зніміть, не приймайте повернення, якщо ваш телефон не підтримує швидку зарядку. Зварні не підтримують повернення. (Непідтримуваний стільниковий телефон, оскільки власний протокол телефону не є загальнодоступним, не можна використовувати третю сторону.)
5: Акумулятор, підключений до цієї материнської плати, має відповідати вимогам і бути з’єднаним послідовно.

3S може підключити лише 3 рядки батарей, 4S може підключити лише 4 рядки батарей, а 5S може підключити лише 5 рядків батарей.

Пакет включає:
Мобільний силовий модуль *1
Кабель вирівнювання 15 см *1
