Модуль перемикання джерела живлення джерело безперебійного живлення ДБЖ 12A 15А
690 ₴
- Готово до відправки
- Код: 3480
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

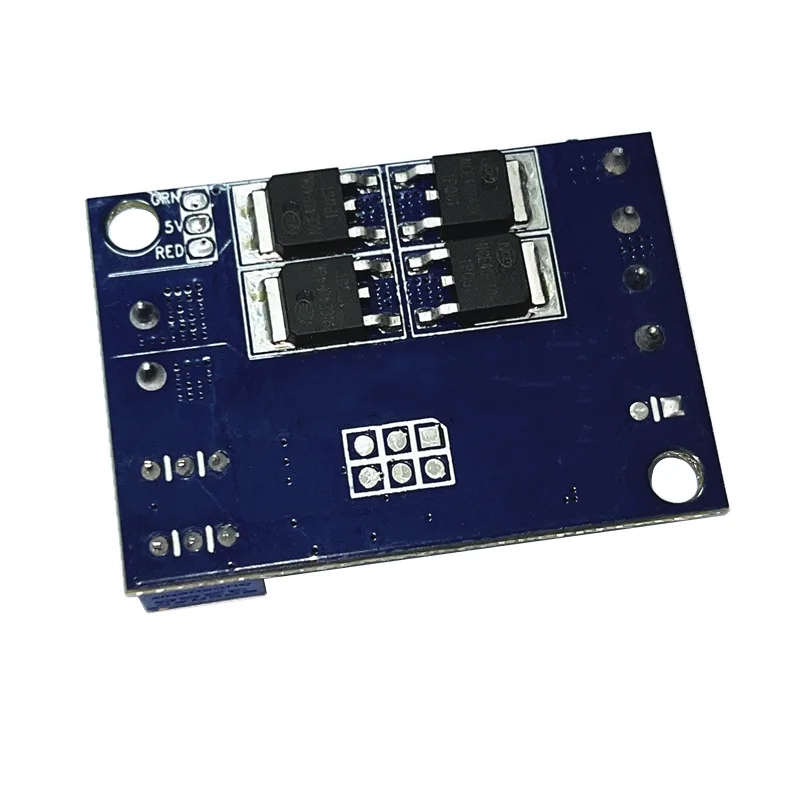

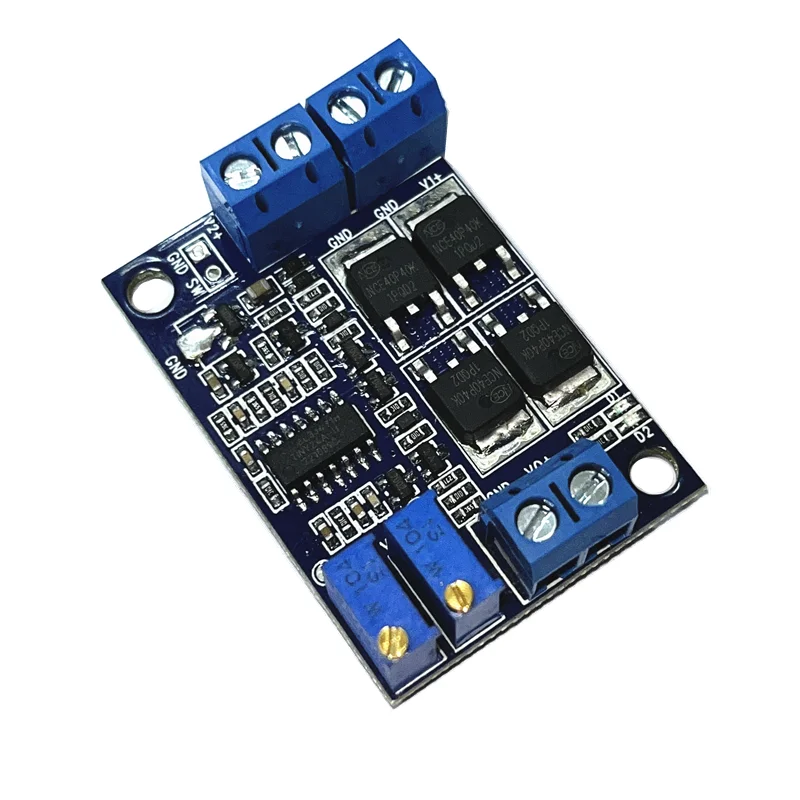

Цей модуль призначений для автоматичного перемикання живлення від основного джерела (12 В) на резервний (батарея) у разі вимкнення основного джерела. Наприклад, коли пристрій живиться від перетворювача AC/DC 220 В — 12 В і трапляється перебій живлення, цей модуль автоматично вмикатиме живлення від резервного джерела — 12-вольтової батареї.
Діапазон робочої напруги: 6-36 В.
Максимальний вихідний струм: 8 А для версії з низьким енергоспоживанням, 15 А для версії з високим енергоспоживанням.
Власне споживання модуля становить приблизно 6 мА
Використовуючи надмалапотужний 8-бітний мікроконтролер як основний елемент керування, перемикання відбувається швидко та точно.
Використання високопотужного та маловтратного МОП-транзистара
На борту 2 індикатори живлення, що дає змогу в режимі реального часу контролювати стан живлення.
Час перемикання становить приблизно 0,1 мс.
Вбудований прецизійний багатообертовий потенціометр може вільно регулювати напругу перемикання й напругу відновлення основного джерела живлення, що робить його зручним для різних застосувань із напругою.
Напруга основного джерела живлення може бути вищою або нижчою за напругу допоміжного джерела живлення.
У модуля немає функції заряджання, й основне джерело живлення не може заряджати допоміжне джерело живлення.
Метод під'єднання: клема із замком
Розмір: 46X32X15 мм довжина X ширина X висота.
Робоча температура: від -40 до +105 °C
Вимірене падіння напруги показано в таблиці нижче (випробувальна напруга: 12 В)
Опис виведення:
1: Позитивний полюс основного входу живлення
2: Негативний полюс основного входу живлення (заземлювальний дріт)
3: Негативний полюс резервного входу живлення (заземлювальний дріт)
4: Позитивний полюс резервного входу живлення
5: Негативний полюс виходу (заземлювальний дріт)
6: Позитивний полюс виходу
2: Негативний полюс основного входу живлення (заземлювальний дріт)
3: Негативний полюс резервного входу живлення (заземлювальний дріт)
4: Позитивний полюс резервного входу живлення
5: Негативний полюс виходу (заземлювальний дріт)
6: Позитивний полюс виходу
Індикатор:
D1: Червоне світло, горить під час увімкнення основного джерела живлення V1, не горить під час увімкнення допоміжного джерела живлення V2.
D2: Зелене світло, горить під час живлення від допоміжного джерела живлення V2, не горить під час живлення від основного джерела живлення V1.
D1: Червоне світло, горить під час увімкнення основного джерела живлення V1, не горить під час увімкнення допоміжного джерела живлення V2.
D2: Зелене світло, горить під час живлення від допоміжного джерела живлення V2, не горить під час живлення від основного джерела живлення V1.
Потенціометр:
VR1: Потенціометр регулювання напруги основного вимикача живлення. Коли напруга основного джерела живлення нижча за встановлену напругу VR1, негайно вимкніть основне джерело живлення та перемикайтеся на вихід резервного джерела живлення.
Напруга перемикання VUVP основного джерела живлення вп'ятеро більша від напруги в контрольній точці TP1. Розрахуйте за такою формулою:
VR1: Потенціометр регулювання напруги основного вимикача живлення. Коли напруга основного джерела живлення нижча за встановлену напругу VR1, негайно вимкніть основне джерело живлення та перемикайтеся на вихід резервного джерела живлення.
Напруга перемикання VUVP основного джерела живлення вп'ятеро більша від напруги в контрольній точці TP1. Розрахуйте за такою формулою:
VUVP=VTP1×5 (В)
Наприклад, під час регулювання потенціометра VR1 так, щоб напруга TP1 становив 2 В, напруга перемикання VUVP=2 × 5 = 10 (В). Коли напруга основного джерела живлення V1 падає нижче 10 В, негайно вимкніть основне джерело живлення та перемикайтеся на резервне джерело живлення. За замовчуванням напруга перемикання становить 10 В.
VR2: Відновіть напругу основного джерела живлення до VSTART і відрегулюйте потенціометр. Коли напруга основного джерела живлення вища від напруги, встановленої VR2, негайно вимкніть резервне джерело живлення та відновіть вихід основного джерела живлення.
Відновлювальна напруга VSTART основного джерела живлення в 5 разів більше напруги в контрольній точці TP2. Розрахуйте за такою формулою:
VSTART=VTP2×5 (В)
Наприклад, відрегулювавши потенціометр VR2 так, щоб напруга TP2 становив 2,2 В, що відновлює напругу основного джерела живлення VSTART=2,2 × 5=11 (В). Коли напруга основного джерела живлення вища за 11 В, перемикніться назад на основне джерело живлення та вимкніть резервне джерело живлення. Відновлювальна напруга за замовчуванням становить 11 В.
Наприклад, під час регулювання потенціометра VR1 так, щоб напруга TP1 становив 2 В, напруга перемикання VUVP=2 × 5 = 10 (В). Коли напруга основного джерела живлення V1 падає нижче 10 В, негайно вимкніть основне джерело живлення та перемикайтеся на резервне джерело живлення. За замовчуванням напруга перемикання становить 10 В.
VR2: Відновіть напругу основного джерела живлення до VSTART і відрегулюйте потенціометр. Коли напруга основного джерела живлення вища від напруги, встановленої VR2, негайно вимкніть резервне джерело живлення та відновіть вихід основного джерела живлення.
Відновлювальна напруга VSTART основного джерела живлення в 5 разів більше напруги в контрольній точці TP2. Розрахуйте за такою формулою:
VSTART=VTP2×5 (В)
Наприклад, відрегулювавши потенціометр VR2 так, щоб напруга TP2 становив 2,2 В, що відновлює напругу основного джерела живлення VSTART=2,2 × 5=11 (В). Коли напруга основного джерела живлення вища за 11 В, перемикніться назад на основне джерело живлення та вимкніть резервне джерело живлення. Відновлювальна напруга за замовчуванням становить 11 В.
SW: Вихідний вимикач живлення, який може керуватися ззовні для вимкнення та увімкнення виходу.
Розомкнута ланцюга: вмикання виходу.
Коротке замикання: вимикання виходу.
Розомкнута ланцюга: вмикання виходу.
Коротке замикання: вимикання виходу.


Характеристики
Основні атрибути | |
---|---|
Виробник | Без бренда |
Стан | Новий |
Країна виробник | Китай |
Користувацькі характеристики | |
Вага (г) | 28 |
