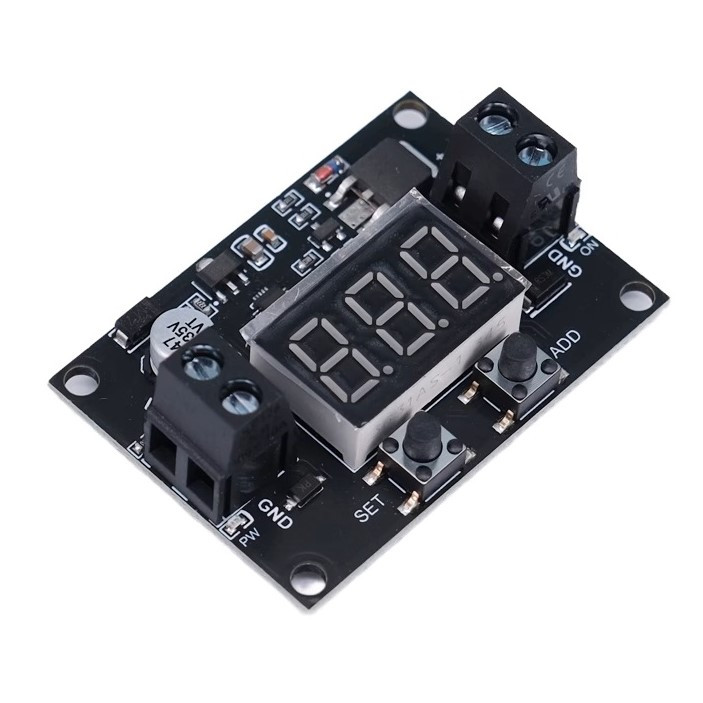

Модуль автоматичного вимкнення та захист від розряджання автомобільного акумулятора 4-30 В 10 А



Вхідна напруга: 4-30 В постійного струму (вантаження акб із напругою 24 В не рекомендуються, оскільки в поганому стані акумулятор може дати перенапруги)
Вихідна напруга: дорівнює вхідної напруги
Максимальний вихідний струм: 10А

1. Встановивши напругу вимкнення й пускову напругу для реалізації цієї функції, довгострокову потужність автомобіля можна перетворити на потужність ACC, щоб напругу можна було виводити після запуску автомобіля, і вихід можна вимкнути після вимкнення двигуна.

Приклад застосування (вихід автомобіля): Встановіть напругу вимкнення на 13,0 В і напругу вмикання на 13,5 В. Тоді напруга після запуску автомобілю буде вищою за 13,5 В, буде рівною вихідної напруги модуля. Під час вимкнення автомобіля та падіння напруги нижче ніж 13,0 В модуль вимикає вихід.

2. Реалізуйте функцію запобігання надмірному розряджанню акумулятора. Коли напруга акумулятора вища від напруги увімкнення, вихід дозволений. Коли напруга акумулятора нижче напруги вимкнення, вихід вимикається.

Приклад застосування (запобігання надмірному розряду акумулятора):аємо як приклад акумулятор 12 В, встановіть напругу вимкнення на 11,8 В і напругу вмикання на 12,0 В. Отже, вихідна напруга допускається тільки в тому разі Якщо напруга батареї перевищує 12 В, а вихід вимикається, коли напруга батареї нижча за 11,8 В.

Порада: Напруга вимкнення й напруга запуску необхідно регулювати відповідно до реальної ситуації.

Натисніть кнопку SET, на екрані зобразиться — L — що означає початок встановлення напруги вимкнення. Натисніть кнопку SET ще раз, на екрані зобразиться значення напруги вимкнення й почне блимати. У цей час натисніть кнопку ADD. Щоб відрегулювати значення, коротко натисніть кнопку «ДОБАВИТИ», щоб додати 0,1 до значення. Натисніть і утримуйте. Продовжуйте +1,0. Діапазон регулювання становить 4,0–30,0. Коли значення перевищує 30,0, воно повертається до 4,0. Після встановлення напруги вимкнення натисніть кнопку SET, і на екрані зобразиться — H — що означає початок встановлення напруги увімкнення. Натисніть кнопку SET ще раз, на екрані зобразиться значення напруги увімкнення. блимає, потім натисніть кнопку ADD, щоб змінити значення. Метод настроювання такий самий, як зазначено вище, і налаштування завершене. Після ввімкнення значення напруги нарешті натисніть кнопку SET, щоб зберегти та вийти.

Примітка. Значення настроювання напруги вимикання має бути меншим за значення настроювання напруги увімкнення, інакше модуль не працюватиме, і буде відтворюватися код помилки ERR.

Вимикання дисплея: у змозі без налаштувань натисніть кнопку ADD, щоб вимкнути та ввімкнути дисплей. Настроювання буде збережене, і попередній стан збережеться, навіть якщо живлення буде вимкнене та знову увімкнене.



-------------------------------
Якщо вихідне навантаження під'єднане до індуктивного навантаження, як-от реле, двигун тощо, залиште добрий запас за навантаженням, оскільки в момент запуску індуктивне навантаження має великий струм, зазвичай, що перевищує номінальний струм. індуктивні навантаження можуть легко спричинити перешкоди. Будь ласка, ви можете впоратися з цим самостійно. Рекомендується додати RC-поглинальну петлю, варістор тощо.
--------------------------------
