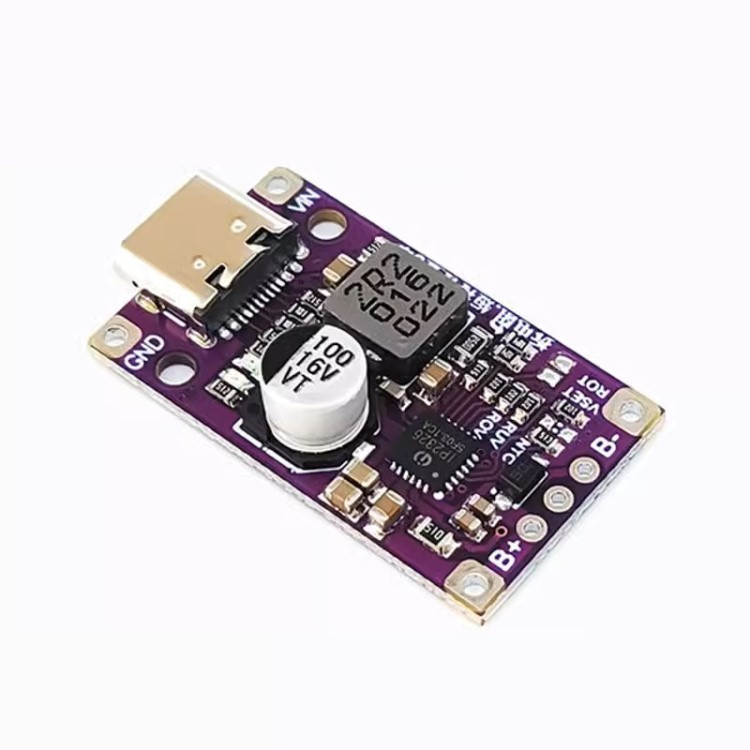

Контролер заряду Type-C BMS 3S 1A плата заряду 3x Li-ion 18650 12.6V lx-lisc-v3
140 ₴
- Готово до відправки
- Код: 3422
Контролер заряду Type-C BMS 3S 1A плата заряду 3x Li-ion 18650 12.6V lx-lisc-v3Готово до відправки
140 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Type-C USB 3S(2S) BMS модуль заряджання LX-LISC-V3 Порт Type-C під'єднаний до швидкого заряджання QC автоматично регулює напругу заряджання, що підвищує ефективність заряджання. Струм заряджання типово для 2S 1,4-1,5 А.
Особливості:
- Функція балансування для 2S батареї
- Автоматичне регулювання напруги заряджання для підвищення ефективності
- Захист від перевантаження за струмом, перенапруги, короткого замикання
- Регулювання зарядного струму
Характеристики LX-LISC-V3:
- Чип: IP2326 (QFN24)
- Вхідна напруга: 5В TYPE-C
- Заряджання для 2S/3S літієвих батарей
- Підтримка швидкого заряджання QC
- Ефективність заряджання: 94%
- Частота перемикання: 500 кГц
- Потужність: 15 Вт
- Розміри: 31 х 18 х 6,9 мм
Інтерфейс
VIN: позитивний полюс джерела живлення
GND: негативний полюс джерела живлення
B+: приєднаний до позитивної клеми послідовно під'єднаної батареї
B —: приєднаний до негативної клеми послідовно під'єднаної батареї BM: використовується тільки для батарей 2S, приєднаних до середини двох серій батарей для вирівнювання
Світлодіодний індикатор:
- червоний горить під час заряджання
- синій горить
- заряджання повне, блимає в разі виявлення несправності (напругу акумулятора не відповідає нормі)
Стандартно використовується 3S. Для 2S додайте перемичку на платі та випа'яті резистор номіналом 64 кОм (код 184).
Функція балансування використовується для 2S, середня точка двох батарей під'єднується до "BM".
- Струм заряду акумулятора за замовчуванням становить 0,9 A (100K)
Формула розрахунку струму: I= 90000/проти 180 к-0,5 A 90 к-1A 75 к-1,2 A 60-1,5A — Напруга заряду акумулятора за замовчуванням 4,2 В. Якщо його потрібно змінити, встановити опір "VSET" плати відповідно до таблиці параметрів RVSET.
У дужках для 3S. 1к-8,1В(12,3В) 68 к-8,2В(12,4В) 120к-8,3В(12,5В) NC-8,4В(12,6В) — Таймаут заряджання, типово немає (ROT = 1K).
Встановити значення ROT опору: 68K-4 години 120K-12 годин без (NC) — Установлення термозахисту: - Замінити SMD резистор 51 кОм, позиційне позначення NTC на резистор 82 ком 1% — Припорошити терморезистор 100 кОм (B = 4100) до точок G і NTC — Розмістити терморезистор у точці вимірювання температури VSET — напруга заряду ISET — зарядний струм ROT — час заряджання RUV — поріг зниженої напруги на вході ROV — поріг підвищеної напруги на вході
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Стан | Новий |
| Країна виробник | Китай |
Інформація для замовлення
- Ціна: 140 ₴
