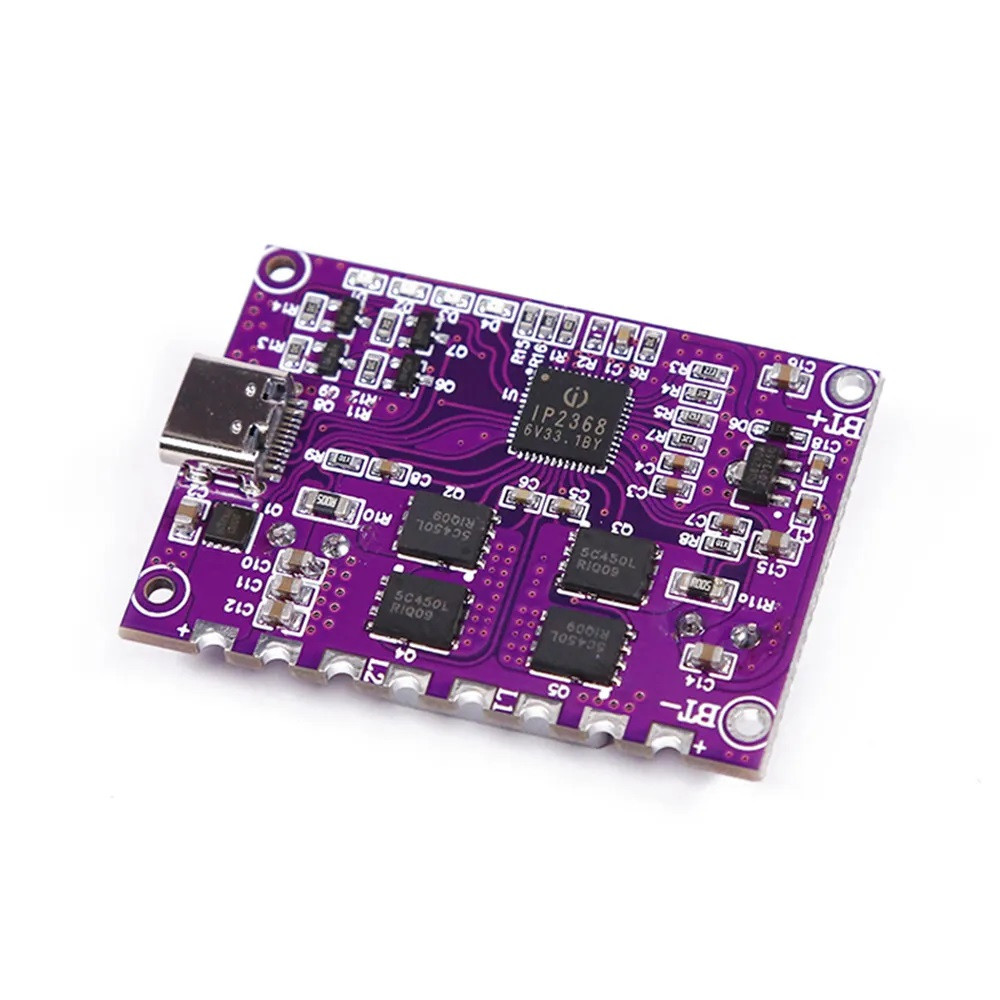

Модуль PowerBank IP2368 PD100W LI-ion / LiFePO4

IP2368 підтримує 2/3/4/5/6 послідовних з'єднань акумуляторних комірок, можна вибрати кількість послідовних з'єднань через зовнішній резистор. IP2368 підтримує вибір між звичайними літієвими батареями та літій-железофатними батареями, зовнішній резистор може встановити напругу повного заряду. Напруга повного заряду літієвих батарей може бути встановлена на: 4,15 В/ 4,2 В/ 4,3 В/ 4,35 В/ 4,4 В. Напруга повного заряду літій-железофосфатних батарей може бути встановлена на: 3,5 В/3,55 В/3,6 В/3,65 В/3,7 В.

Конкретні методи зміни:

• R2 порожній = звичайна літієва батарея - за замовчуванням;
• R2 коротке замикання = літій-залізофосфатна батарея.

Встановлення кількості послідовних з'єднань батарей R7:

• 6,2 кОм = 2 послідовні;
• 9,1 кОм = 3 послідовні;
• 13 кОм = 4 послідовні - за замовчуванням;
• 18 кОм = 5 послідовних;
• 27 кОм = 6 послідовних.

Настроювання ємності батареї за допомогою R5:

• 6,2 кОм = 5000 мАч - за замовчуванням;
• 12,4 кОм = 10000 мА·год;
• 18,7 кОм = 15000 мАч;
• 24,9 кОм = 20000 мА·год;
• 30,9 кОм = 25000 мАч.

Технічні характеристики

• мікросхема: IP2368;
• максимальна вихідна потужність: 100 Вт;
• підтримка протоколів: AFC / FCP / PD2.0 / PD3.0;
• інтерфейс: type-C;
• габаритний розмір: 49х34х13 мм.
