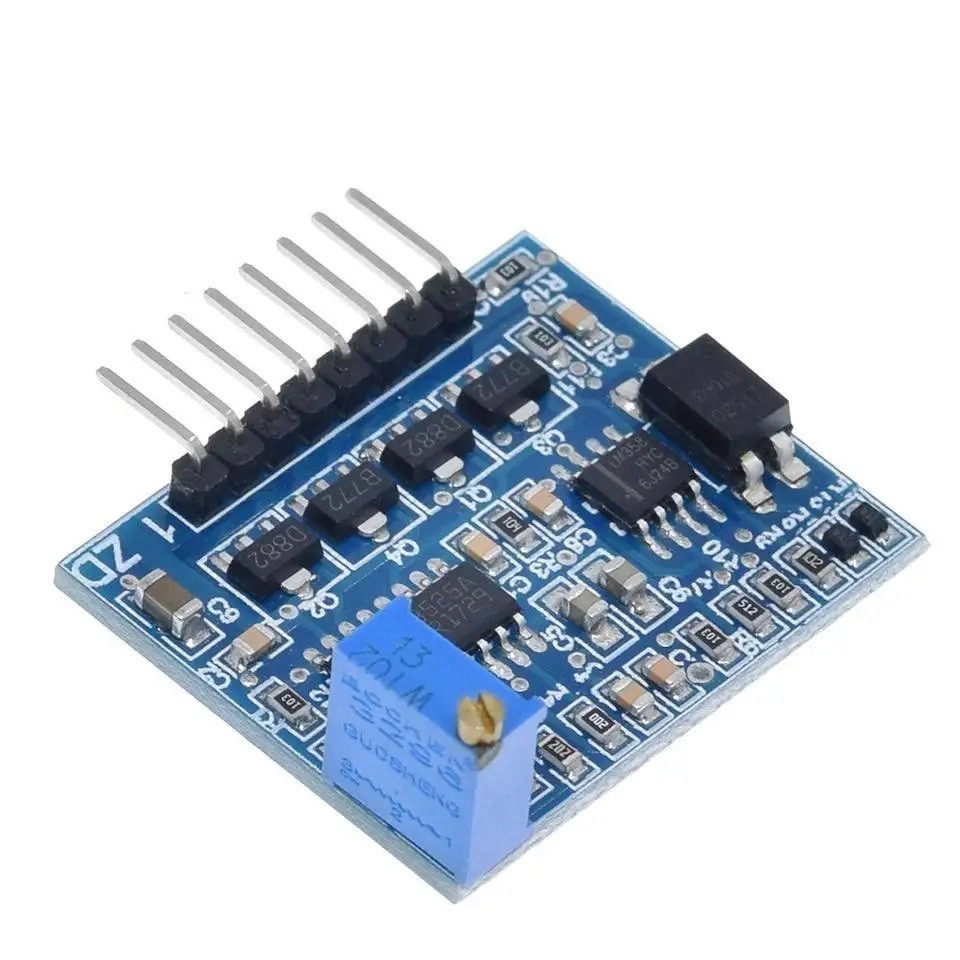

Плата з драйвером і генератором для інвертора на SG3525 і LM358
90 ₴
Мінімальна сума замовлення на сайті — 100 грн
- Готово до відправки
- Код: 3389
Плата з драйвером і генератором для інвертора на SG3525 і LM358Готово до відправки
90 ₴
+380 (66) 802-33-33
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Генераторна плата для перетворювачів напруги, з драйвером керування польовими транзисторами та з модулем керування вихідною потужністю
Генератор зроблений на мікросхемі SG3525, яка є ШІМ контролером. На платі стоїть підстройковий резистор, яким можна регулювати частоту генерації
Регулювання здійснюється в межах 20-35 кГц. Драйвер керування польовими транзиссторами, виготовлений на чотирьох біполярних транзисторів, з виходу та які можна під'єднувати польові транзистори безпосередньо.
Призначення виводів плати::
Висновок 1 — живлення плати
Виведення 2 — вихід 1
Виведення 3 — мінус плати (земля)
Виведення 4 — вихід 2
Виведення 5 і 6 — вхід блокування виходу (оптрон)
Виведення 7 — вихід блокування
Виведення 8 — вхід мікросхеми для регулювання вихідної напруги (зворотний зв'язок)
Вхід блокування відбувається через оптрон, що зручно, якщо потрібна гальванічна розв'язка між мікросхемою та датчиком блокування, струм оброблення приблизно 5 мА. Сигнал оптрона посилюється операційним підсилювачем на LM358 до рівня, необхідного для входу блокування вихідного сигналу SG3525.
Виведення 2 — вихід 1
Виведення 3 — мінус плати (земля)
Виведення 4 — вихід 2
Виведення 5 і 6 — вхід блокування виходу (оптрон)
Виведення 7 — вихід блокування
Виведення 8 — вхід мікросхеми для регулювання вихідної напруги (зворотний зв'язок)
Вхід блокування відбувається через оптрон, що зручно, якщо потрібна гальванічна розв'язка між мікросхемою та датчиком блокування, струм оброблення приблизно 5 мА. Сигнал оптрона посилюється операційним підсилювачем на LM358 до рівня, необхідного для входу блокування вихідного сигналу SG3525.
Переведено за допомогою www.DeepL.com/Translator (безколадна версія)
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Без бренду |
| Країна виробник | Китай |
| Тип | Модуль |
| Тип модуля | Комунікаційний |
| Стан | Новий |
