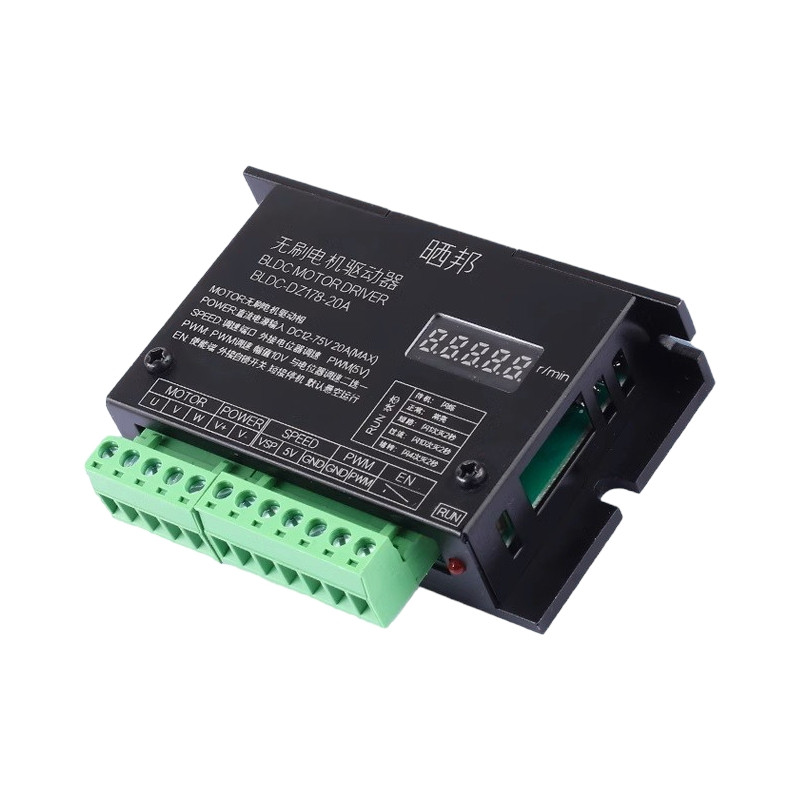

Контролер безщіткового трифазного DC 12V-75V 1500 W 20 A DC мотора
1 500 ₴
- Немає в наявності
- Код: 3384
Контролер безщіткового трифазного DC 12V-75V 1500 W 20 A DC мотораНемає в наявності
1 500 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
Контролер безщіткового трифазного DC 12V-75V 1500 W 20 А DC мотора
Робоча напруга 12-75 В
Метод керування «PWM/Serial
Піковий струм 50 А
Розмір модуля 78*57 мм
Безперервний вихідний струм 20A
Максимальна вихідна потужність 1600W
Метод керування «PWM/Serial
Піковий струм 50 А
Розмір модуля 78*57 мм
Безперервний вихідний струм 20A
Максимальна вихідна потужність 1600W
Інші функції: Захист від перевантаження за струмом, захист від зриву та захист від зворотного під'єднання живлення
1. Огляд продукції
Цей продукт являє собою модуль приводу, розроблений для безіндукторних двигунів BLDC. Основне мікросхемне керування є SNR8503M, у якому інтегровані спеціальні схеми для безіндукторних двигунів.
У мікросхемі інтегрована спеціальна схема для безсенсорного керування двигуном, що вирізняється простою периферійною схемою, досконалою функціональністю, малими розмірами, простотою налагодження, високою ефективністю керування, гнучкістю застосування і широким застосуванням.
Висока ефективність приводу, гнучкість застосування, широке застосування.
У мікросхемі інтегрована спеціальна схема для безсенсорного керування двигуном, що вирізняється простою периферійною схемою, досконалою функціональністю, малими розмірами, простотою налагодження, високою ефективністю керування, гнучкістю застосування і широким застосуванням.
Висока ефективність приводу, гнучкість застосування, широке застосування.
Нижній шар приводу двигуна
Бездатчиковий пусковий нижній шар
Інверсний потенціал зміни фази Дно
Алгоритм фазової компенсації
Алгоритм ПІД-регулювання із замкнутим контуром швидкості
ПІД-алгоритм із обмеженням за струмом
Алгоритм запуску на вітрі
Перемикання вперед і назад, зупинка та гальмування, потенціометричне (ШІМ) керування швидкістю, світлодіодний індикатор стану двигуна.
Захист двигуна, самотестування під час увімкнення, захист MOS від перегрівання, захист від блокування, захист від перевантаження за струмом, захист від зниженої напруги.
Бездатчиковий пусковий нижній шар
Інверсний потенціал зміни фази Дно
Алгоритм фазової компенсації
Алгоритм ПІД-регулювання із замкнутим контуром швидкості
ПІД-алгоритм із обмеженням за струмом
Алгоритм запуску на вітрі
Перемикання вперед і назад, зупинка та гальмування, потенціометричне (ШІМ) керування швидкістю, світлодіодний індикатор стану двигуна.
Захист двигуна, самотестування під час увімкнення, захист MOS від перегрівання, захист від блокування, захист від перевантаження за струмом, захист від зниженої напруги.
1.1 Особливості продукту
Вбудовані світлодіодні індикатори режиму очікування, роботи, помилок та інших станів.
Вбудований потенціометр (0,5 ~ 5 В), інтерфейс ШІМ (частота 1~20КГц), робочий цикл 10 ~ 100%.
Вбудований інтерфейс зворотного зв'язку швидкості FG, розрахована швидкість RPM = частота FG Гц *60 / логарифмі полюса.
Інтерфейс керування CW/CCW на борту, CW для обертання за годинниковою стрілкою CW і CCW для обертання проти годинникової стрілки CCW через замикання на GND.
Бортовий послідовний порт UART, користувач може керувати модулем через послідовний протокол.
Вбудований потенціометр (0,5 ~ 5 В), інтерфейс ШІМ (частота 1~20КГц), робочий цикл 10 ~ 100%.
Вбудований інтерфейс зворотного зв'язку швидкості FG, розрахована швидкість RPM = частота FG Гц *60 / логарифмі полюса.
Інтерфейс керування CW/CCW на борту, CW для обертання за годинниковою стрілкою CW і CCW для обертання проти годинникової стрілки CCW через замикання на GND.
Бортовий послідовний порт UART, користувач може керувати модулем через послідовний протокол.
Вбудований послідовний порт UART, користувач може керувати модулем за послідовним протоколом. Вбудований інтерфейс для оновлення процедури пропалювання.
Застосування: насоси, медичне обладнання, компресори, вентилятори, електричні викрутки, електричні штори, автоматичні двері, гідравлічні оливні насоси та інше обладнання, Електричні викрутки, електричні штори, автоматичні двері, гідравлічні олійні насоси, повітряні насоси, морозильні камери, безщіткові компресори постійного струму, газонокосарки, розпилювачі, підводні пропелери тощо.
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Стан | Новий |
| Країна виробник | Китай |
| Користувацькі характеристики | |
| Висота (мм) | 17 |
| Довжина (мм) | 63 |
| Ширина (мм) | 42 |
Інформація для замовлення
- Ціна: 1 500 ₴
