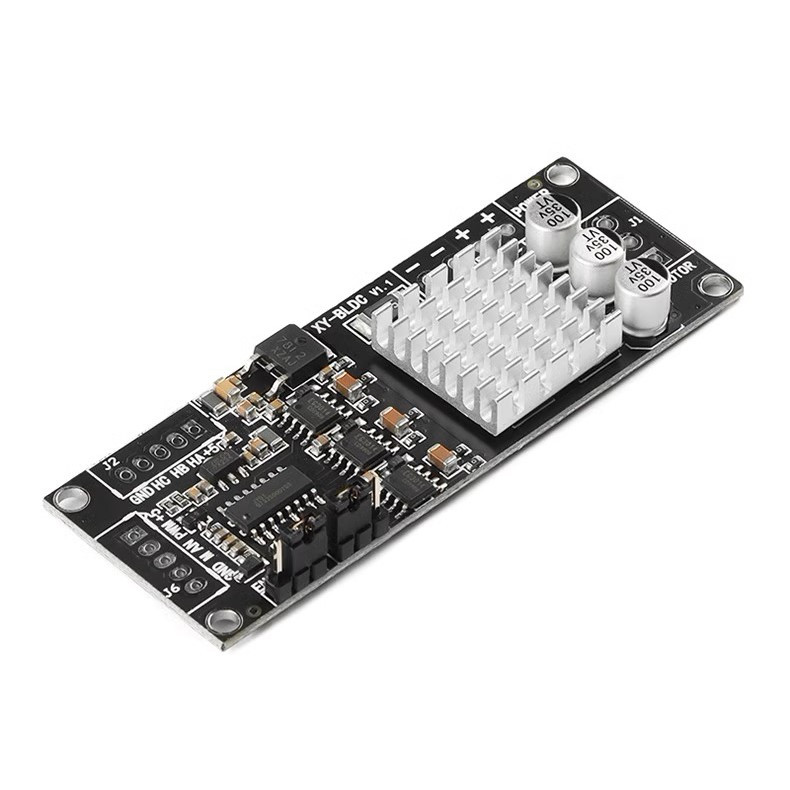

Плата контролер безщіткового трифазного DC 12V-30V 200W XY-BLDC DC мотора
550 ₴
- Готово до відправки
- Код: 3383
Плата контролер безщіткового трифазного DC 12V-30V 200W XY-BLDC DC мотораГотово до відправки
550 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Плата контролер безщіткового трифазного DC 12V-30V 200W XY-BLDC DC мотора
Модель: XY-BLDC
Робоча напруга: 12-30V
Максимальний струм: Номінальний 7A, пік 10A
Максимальна потужність: 200 Вт
Захист від перевантаження за струмом: Так
Прямий і зворотний хід: Так
Гальмування: Так
Керування швидкістю ШІМ: Так
Аналогове керування швидкістю: Так
Прямий і зворотний хід: Так
Гальмування: Так
Керування швидкістю ШІМ: Так
Аналогове керування швидкістю: Так
Розмір продукту: L 80MM * W 30MM * H 10MM
Вага продукту: 15 г
Вага продукту: 15 г
Опис:
1. Для входу зовнішнього ШІМ-сигналу амплітуда становить 5V, а рекомендована частота ШІМ — 1K-10KHz.
2. Для аналогового входу для керування швидкістю можна використовувати зовнішній потенціометр 5 В, GND (проти 10K-100K) або зовнішній аналоговий вхід (0-5 В).
Однак потрібне загальне заземлення з GND на платі.
3. Для керування прямим/зворотним ходом операції вперед/назад має здійснюватися після зупинки обертання двигуна.
Не міняйте напрямок під час обертання двигуна, позаяк це може призвести до пошкодження друкованої плати. Крім того, після видалення замикальної рамки можна виконати зовнішнє під'єднання друкованої плати.
Раму короткого замикання можна зняти й керувати двигуном за допомогою зовнішнього підрулевого перемикача.
Раму короткого замикання можна зняти й керувати двигуном за допомогою зовнішнього підрулевого перемикача.
4. Вихід імпульсного сигналу RPM, амплітуда 5V, кожен імпульс являє собою один оберт двигуна.
Примітки.
1. в ланцюгу живлення на основній платі немає запобіжника, тому рекомендується додати свій власний, а з'єднання позитивних і негативних клем призведе до незворотного пошкодження деяких мікросхем на платі.
Зворотне з'єднання позитивної та негативної клем джерела живлення призведе до незворотного пошкодження деяких мікросхем на платі.
Зворотне з'єднання позитивної та негативної клем джерела живлення призведе до незворотного пошкодження деяких мікросхем на платі.
2. На виході двигуна є захист від перевантаження струмом за нормальної роботи, через високу споживану потужність модуля струм дуже високий.
Будь ласка, не замикайте модуль на коротке замикання, якщо він не працює належним чином, коротке замикання може призвести до перегоряння дротів і вибуху трубок.
У разі короткого замикання модуля є ймовірність перегоряння дротів і розриву трубок.
У разі короткого замикання модуля є ймовірність перегоряння дротів і розриву трубок.
У разі першої спроби під'єднати дроти, будь ласка, перевірте їх на низькому струмі та низькій напруги, а потім увімкніть високий струм і високу напругу, оскільки модуль продається у формі голої плати.
Дроти мають бути ізольовані, щоб запобігти дотику сильної напруги до плат і компонентів.
Дроти мають бути ізольовані, щоб запобігти дотику сильної напруги до плат і компонентів.
3. Якщо потужність приводного модуля перевищує 100 Вт або робоче середовище перевищує 30 °C, необхідне зовнішнє повітряне охолодження для відведення тепла від друкованих плат, щоб забезпечити тривалу нормальну роботу схеми.
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Стан | Новий |
| Країна виробник | Китай |
| Користувацькі характеристики | |
| Висота (мм) | 17 |
| Довжина (мм) | 63 |
| Ширина (мм) | 42 |
Інформація для замовлення
- Ціна: 550 ₴
