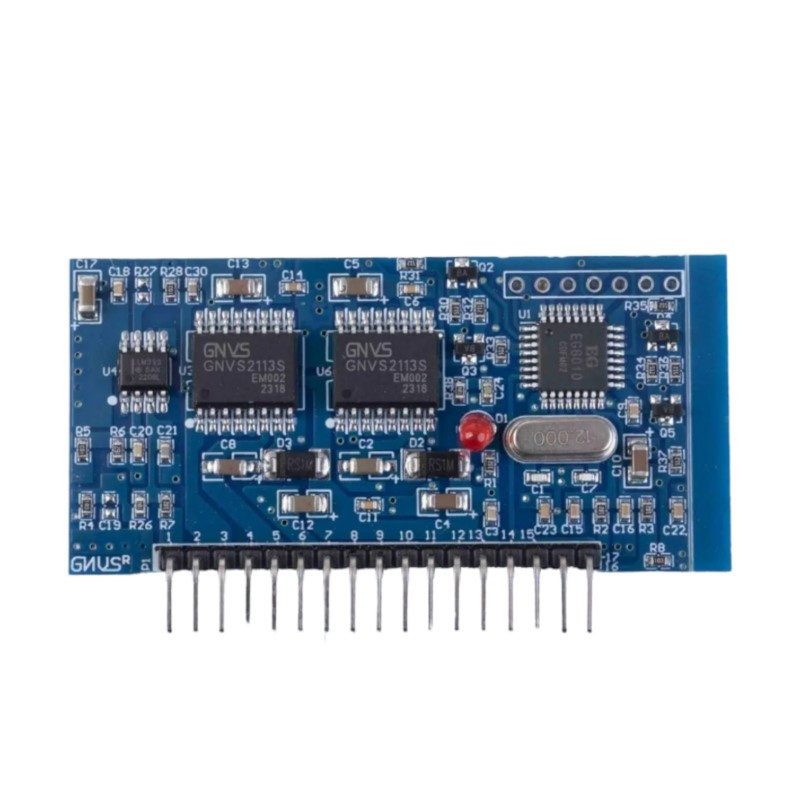

Модуль EGS002B для збирання інвертора з чистою синусоїдою EG8010+GNVS2113S
Цей модуль призначений для використання в складанні інвертора з чистою синусоїдою на виході потужністю від 1 до 10 кВт. Він також може бути використаний для створення частотного перетворювача для однофазного двигуна або для ремонту та модернізації пристроїв, які працюють на базі подібних модулів. Модуль базується на драйверах керування ключами IR2110 та контролері GNVS2113S.
Основні характеристики:
- Напруга живлення цифрової частини: 5 В (DC)
- Напруга живлення драйверів: 12-20 В (DC)
- Частота ШІМ (PWM): 23.4 кГц
- Тактова частота контролера: 12 МГц
- Частота вихідного сигналу:
- Фіксовані значення — 50 Гц або 60 Гц
- Регульовані режими — 0-100 Гц та 0-400 Гц
- Установка dead time: 4 фіксованих значення: 300 нс, 500 нс, 1.0 мкс, 1.5 мкс
- Плавний запуск (Soft-start): час 1 секунда
- Захист: від перевантажень за напругою, струмом, температурою
- Зворотний зв'язок: за напругою, струмом, температурою
- Регулювання параметрів: можливість підключення по послідовній шині для зміни вихідної напруги, частоти та інших параметрів
- Напруга живлення цифрової частини: 5 В (DC)
- Напруга живлення драйверів: 12-20 В (DC)
- Частота ШІМ (PWM): 23.4 кГц
- Тактова частота контролера: 12 МГц
- Частота вихідного сигналу:
- Фіксовані значення — 50 Гц або 60 Гц
- Регульовані режими — 0-100 Гц та 0-400 Гц
- Установка dead time: 4 фіксованих значення: 300 нс, 500 нс, 1.0 мкс, 1.5 мкс
- Плавний запуск (Soft-start): час 1 секунда
- Захист: від перевантажень за напругою, струмом, температурою
- Зворотний зв'язок: за напругою, струмом, температурою
- Регулювання параметрів: можливість підключення по послідовній шині для зміни вихідної напруги, частоти та інших параметрів
Важливі зауваження:
- Модуль є лише частиною інвертора. Для створення повноцінного інвертора DC12V/AC220V потрібне додаткове компонування силової частини та інших елементів залежно від потреб.
- AC 220V на виході цей модуль не видає самостійно. Він функціонує як драйвер для керування силовою частиною інвертора.
- Модуль є лише частиною інвертора. Для створення повноцінного інвертора DC12V/AC220V потрібне додаткове компонування силової частини та інших елементів залежно від потреб.
- AC 220V на виході цей модуль не видає самостійно. Він функціонує як драйвер для керування силовою частиною інвертора.
Цей модуль надає гнучкі можливості для налаштування частоти та параметрів роботи інвертора, що робить його універсальним для різних застосувань.
Характеристики
| Основні | |
|---|---|
| Виробник | Без бренду |
| Країна виробник | Китай |
| Вид запчастини | Плати та модулі |
| Стан | Новий |
