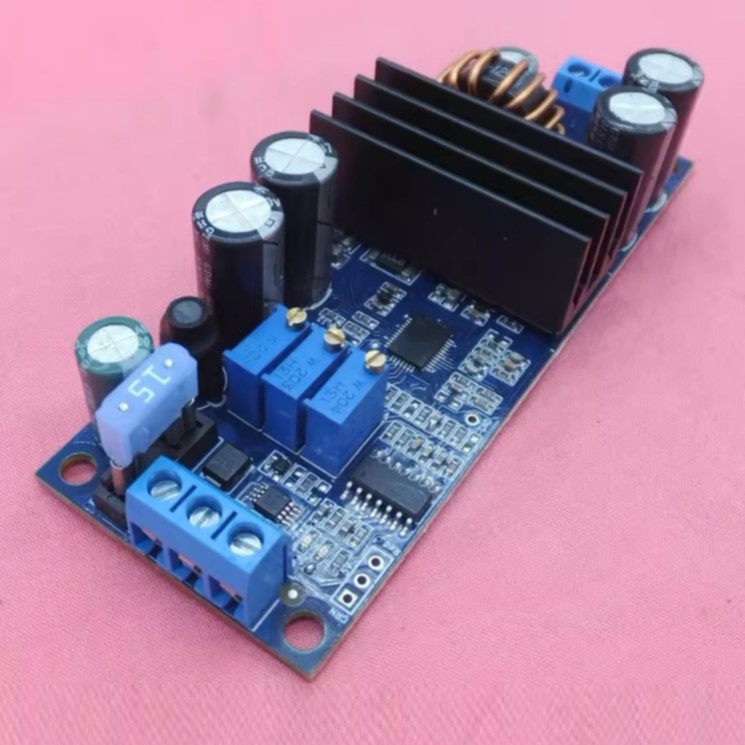

MPPT зарядний модуль для Li-ion батарей 13-50 В

CHG-105008 — це багатоступеневий зарядний модуль постійного струму та постійної напруги, який автоматично збільшує і зменшує напругу. Він може заряджати літій-іонні, літій-полімерні, літій-залізо-фосфатні та олив'яно-кислотні батареї. і акумуляторні батареї великої ємності.

Особливістю автоматичного підвищення та зниження є те, що вхідна напруга може бути вищою від напруги батареї або нижче від напруги батареї, водночас напруга заряджання залишається стабільною, а модуль автоматично плавно перемикається між режимами підвищення та зниження. Наприклад, якщо напруга заряджання встановлена на 13,8 В, акумулятор можна стабільно заряджати у разі зміни вхідної напруги від 13 до 50 В.

Модуль також має функцію MPPT (відстеження максимальної потужності) і може також використовуватися для заряджання систем електроживлення від сонячних батарей. Ефективність заряджання на понад 50% вища, ніж у зарядної пластини без функції MPPT, а функція вироблення електроенергії сонячної панелі може використовуватися з максимальною ефективністю .

Сфера застосування

• Бортове заряджання. Може використовуватися для легкових, вантажних автомобілів, автобусів та інженерної техніки.
• Сонячний вуличний ліхтар, контролер заряду садового освітлення
• Заряджання акумулятора системи живлення 48 В
• Домашня сонячна енергія

Особливості

• Діапазон вхідної напруги живлення: 13 ~ 50 В постійного струму
• Максимальний вхідний струм: 10А
• Вбудований багатообертовий прецизійний потенціометр регулює точку відстеження MPPT, регульований діапазон 13-45 В. Стандартно (18 В).
• Напруга заряджання: 12-46 В, плавно регульоване за допомогою вбудованого багатообертового прецизійного потенціометра. Постачання за замовчуванням 12,6 В
• Зарядний струм: 1-5 А, плавне регулювання за допомогою вбудованого багатообертового прецизійного потенціометра. Доставка за замовчуванням 2 А
• Максимальна потужність заряджання може досягати 180 Вт.
• Високоефективна синхронна підвищувальна та знижувальна зарядка з максимальною ефективністю заряджання до 95 %.
• Типи акумуляторів: літій-іонні, літій-полімерні, літій-залізо-фосфатні батареї.
•  Триступеневе інтелектуальне заряджання: струмневе заряджання (для надмірно розряджених батарей), постійний струм, постійна напруга й автоматична зупинка за повного заряджання для запобігання перезаряджанню. У разі надмірного розряджання акумуляторів використовуйте зарядку малим струмом упродовж пів години, щоб активувати акумулятор, а потім перемикайтеся на заряджання сильним струмом.
• Рішення про закінчення заряджання: коли зарядний струм стає менш ніж 10% від заданого значення, заряджання завершується.
• Коли вхід вимкнений, заряд батареї не буде надходити назад на вхід.
• Двоколірний червоний і зелений індикатор заряджання.
• EN дистанційне керування терміналом, зовнішній сигнал можна використовувати для вимкнення або увімкнення зарядки. Може бути під'єднаний до сигналу ACC автомобіля для керування перемикачем заряджання для забезпечення вбудованого заряджання.
• Всі імпортні керамічні конденсатори великої місткості та високочастотні фільтрувальні електролітичні конденсатори з низьким опором стійкі до високих температур і стабільні.
• Захист від зниженої та підвищеної напруги на вході
• Вхідна клема захищає від перехідних перенапруг TVS і використовує змінні запобіжники для невеликих автомобілів.
• Захист від зворотної полярності входу немає. Зміна полярності вхідного живлення може призвести до пошкодження модуля.
• Трубка перемикача має захист від перегрівання. Вона перестане працювати у разі перевищення температури та відновить роботу, коли температура стане нормальною.
• Захист виходу від короткого замикання
• Термінал із гвинтовим замком
• Робоча температура: -20～+85 градусов
• Розміри: 96,5x38x24 мм (довжина х ширина х висота)
