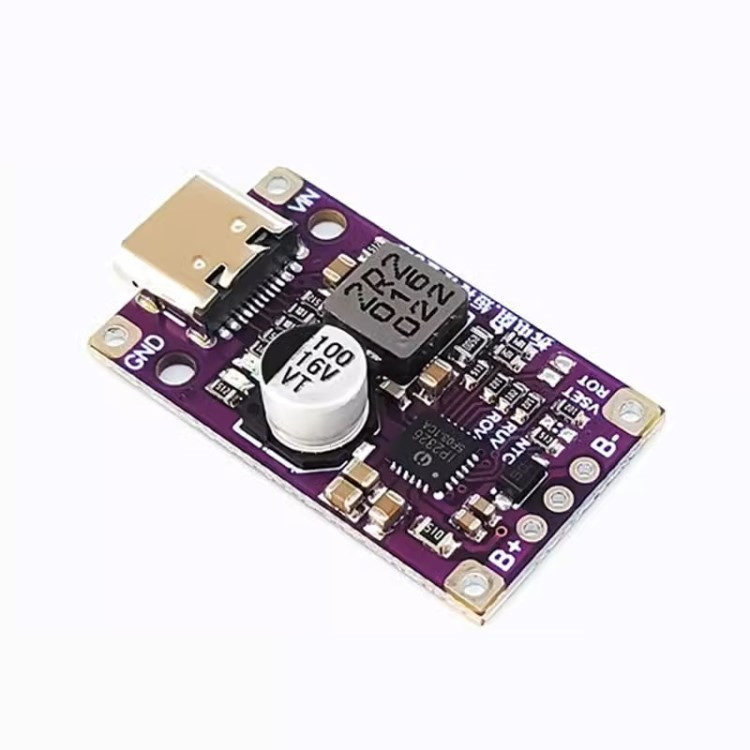

Контроллер заряда Type-C BMS 2S 4A плата заряда 2x Li-ion 18650 7.4V lx-lisc-v3

140 ₴

  • Немає в наявності
  • Код: 3192
Контроллер заряда Type-C BMS 2S 4A плата заряда 2x Li-ion 18650 7.4V lx-lisc-v3
Контроллер заряда Type-C BMS 2S 4A плата заряда 2x Li-ion 18650 7.4V lx-lisc-v3Немає в наявності
140 ₴
+380 (63) 613-08-10
Менеджер
+380 (63) 613-08-10
Менеджер
повернення товару протягом 14 днів за рахунок покупця

Контроллер заряда Type-C BMS 2S 4A плата заряда 2x Li-ion 18650 7.4V lx-lisc-v3

Type-C USB 2S(3S) BMS модуль заряджання LX-LISC-V3 Порт Type-C під'єднаний до швидкого заряджання QC автоматично регулює напругу заряджання, що підвищує ефективність заряджання. Струм заряджання типово для 2S 1,4-1,5 А.

Особливості:
- Функція балансування для 2S батареї
- Автоматичне регулювання напруги заряджання для підвищення ефективності
- Захист від перевантаження за струмом, перенапруги, короткого замикання
- Регулювання зарядного струму
Характеристики LX-LISC-V3:
- Чип: IP2326 (QFN24)
- Вхідна напруга: 5В TYPE-C
- Заряджання для 2S/3S літієвих батарей
- Підтримка швидкого заряджання QC
- Ефективність заряджання: 94%
- Частота перемикання: 500 кГц
- Потужність: 15 Вт
- Розміри: 31 х 18 х 6,9 мм
Інтерфейс
VIN: позитивний полюс джерела живлення
GND: негативний полюс джерела живлення
B+: приєднаний до позитивної клеми послідовно під'єднаної батареї
B —: приєднаний до негативної клеми послідовно під'єднаної батареї BM: використовується тільки для батарей 2S, приєднаних до середини двох серій батарей для вирівнювання
Світлодіодний індикатор:
- червоний горить під час заряджання
- синій горить
- заряджання повне, блимає в разі виявлення несправності (напруження акумулятора не відповідає нормі)

Стандартно використовується 2S.    Для 3S видалити перемичку на платі та припаяти поряд резистор номіналом 64 кОм (код 184).
Функція балансування використовується для 2S, середня точка двох батарей під'єднується до "BM".
- Струм заряду акумулятора за замовчуванням становить 0,9 A (100K)
Формула розрахунку струму: I= 90000/проти 180 к-0,5 A 90 к-1A 75 к-1,2 A 60-1,5A — Напруга заряду акумулятора за замовчуванням 4,2 В. Якщо його потрібно змінити, встановити опір "VSET" плати відповідно до таблиці параметрів RVSET.
У дужках для 3S. 1к-8,1В(12,3В) 68 к-8,2В(12,4В) 120к-8,3В(12,5В) NC-8,4В(12,6В) — Таймаут заряджання, типово немає (ROT=1K).
Встановити значення ROT опору: 68K-4 години 120K-12 годин без (NC) — Установлення термозахисту: - Замінити SMD резистор 51 кОм, позиційне позначення NTC на резистор 82 ком 1% — Припороти терморезистор 100 кОм (B = 4100) до точок G і NTC — Розмістити терморезистор у точці вимірювання температури VSET — напруга заряду ISET — зарядний струм ROT — час заряджання RUV — поріг зниженої напруги на вході ROV — поріг підвищеної напруги на вході




Характеристики
Основні
ВиробникБез бренда
Країна виробникКитай
СтанНовий
