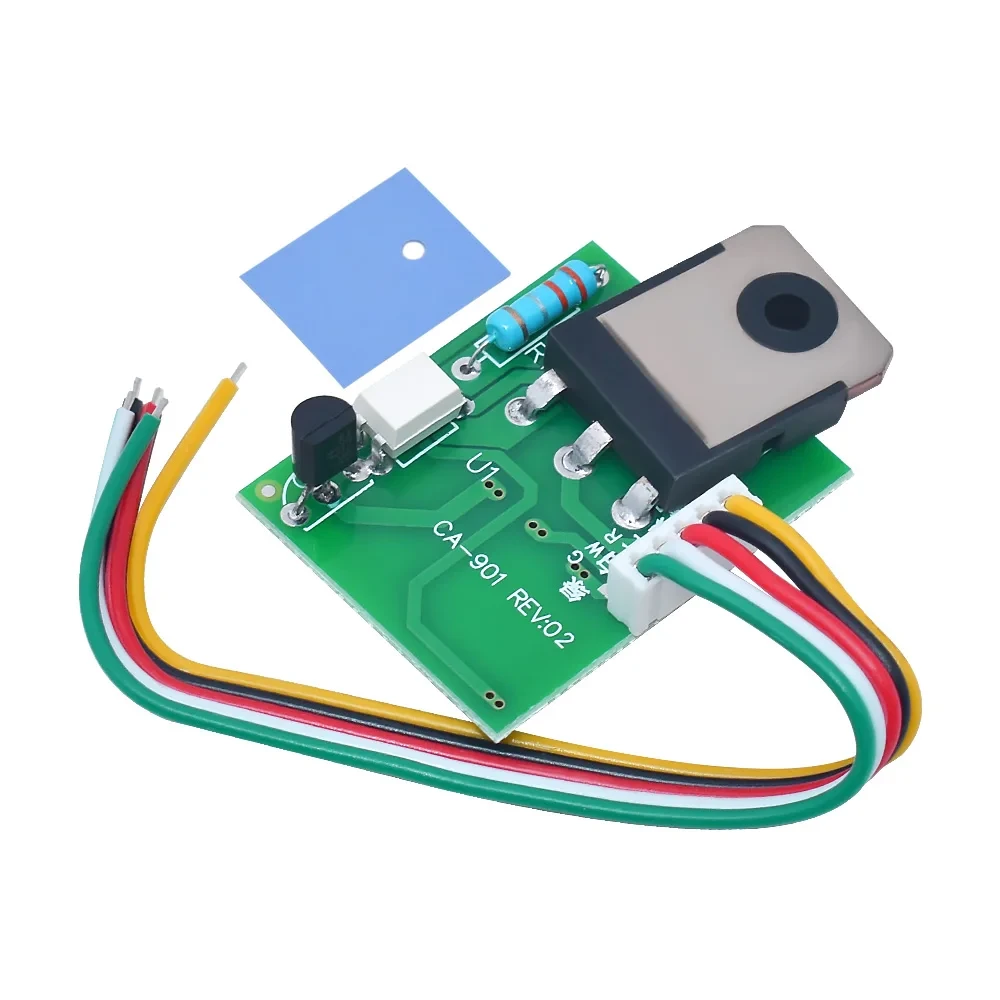

Модуль CA-901 ШІМ CA-901 12/24В 120 Вт для РК телевізорів до 46"

Модуль універсального ШІМ CA-901 призначений для швидкого відновлення імпульсних джерел живлення РК-телевізорів діагоналлю до 46" або інших зворотнохідних БЖ із вихідною потужністю до 120 Вт. Він ґрунтується на чипі UC3843A і потужному силовому транзисорі SSH7N90, а також має власну оптопару та стабілізатор TL431.
Модуль може працювати як приймач і передавач даних, що дає змогу його використовувати в різних імпульсних зворотноходових блоках живлення. Він має високу ефективність, низьке енергоспоживання й компактні розміри. Діапазон напруги живлення широкий, що робить модуль універсальним.
Стабілізатор може мати вихідні напруги 12 В або 24 В, але за замовчуванням встановлено 24 В. Необхідну напругу можна встановити переставкою перемичок.

Інструкція щодо встановлення така:
1. Видаліть силовий транзистор і ШІМ із блока живлення.
2. Перевірте запобіжники, міст, ланцюг снаберу, трансформатор і випрямлячі діоди на наявність пошкоджень або короткого замикання.
3. Переконайтеся, що на платі універсального ШІМ встановлено потрібну напругу (12 В або 24 В).
4. Закріпіть силовий ключ модуля універсального ШІМ на радіаторі через ізоляційну прокладку.
5. Під'єднайте кольорові провідники відповідно до схеми.
6. Виконайте перший запуск із вимкненим навантаженням для контролю вихідної напруги.
7. Після перевірки можна під'єднати БЖ до телевізора.
