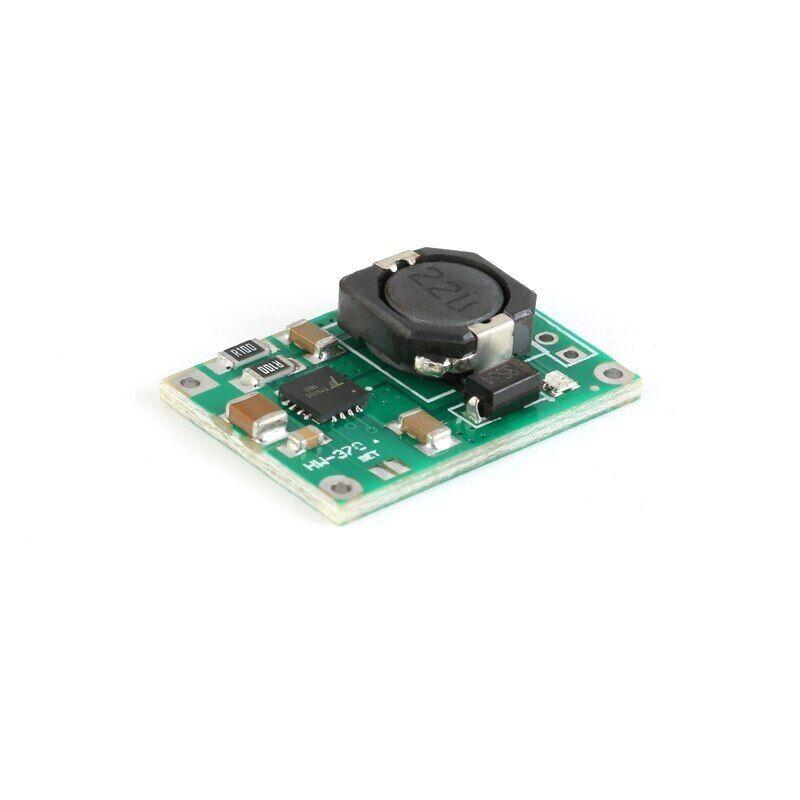

Контроллер заряда TP5100 Li-Ion аккумуляторов 1S(4.2V) / 2S(8.4V)

40 ₴

Мінімальна сума замовлення на сайті — 100 грн

  • Готово до відправки
  • Код: 3088
Контроллер заряда TP5100 Li-Ion аккумуляторов 1S(4.2V) / 2S(8.4V)
Контроллер заряда TP5100 Li-Ion аккумуляторов 1S(4.2V) / 2S(8.4V)Готово до відправки
40 ₴
+380 (63) 613-08-10
Менеджер
+380 (63) 613-08-10
Менеджер
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

 Модуль заряду для одного 1S або двох послідовних увімкнених 2S літій-іонних акумуляторів на основі контролера TP5100. Контролер працює за схемою імпульсного перетворення, а не лінійного, що істотно підвищує ККД і зменшує нагрівання плати. Зарядний струм для TP5100 можна встановити в діапазоні від 100 мА до 2 А.

 У разі досягнення напруги 4.2 В(для Li-Ion) або 8.4 В(для двох послідовних АКБ) заряджання автоматично припиняється. Загальний стан заряджання виводиться за допомогою вбудованого здвоєного світлодіода. Червоний колір сигналізує що йде процес заряджання, синій — що заряджання завершене.

 Характеристики:

Діапазон вхідної напруги для 1S  5...18 В (рекомендується до 12 В)
Діапазон вхідної напруги для 2S  9...12 В (рекомендується до 12 В)
Напруга повного заряду (1S)  4.2 В
Напруга повного заряду (2S)  8.4В
Зарядний струм за замовчуванням  2 А
Діапазон встановлення зарядного струму  100 мА...2А
Частота перетворення  400 кГц
Діапазон робочих температур    -40...+85°C
Розміри плати  25х17х5 мм
  • захист від перегрівання контролера
  • захист від КЗ
  • захист від переполюсування батареї
  • передзаряд 10% для глибоко розряджених акумуляторів

Стандартний зарядний струм встановлений на 1 А  і може настроюватися заміною токозадаючого резистора Rs згідно з такою таблицею:


Характеристики
Основні
ВиробникБез бренда
Країна виробникКитай
Користувацькі характеристики
СтанНове
Інформація для замовлення
  • Ціна: 40 ₴
