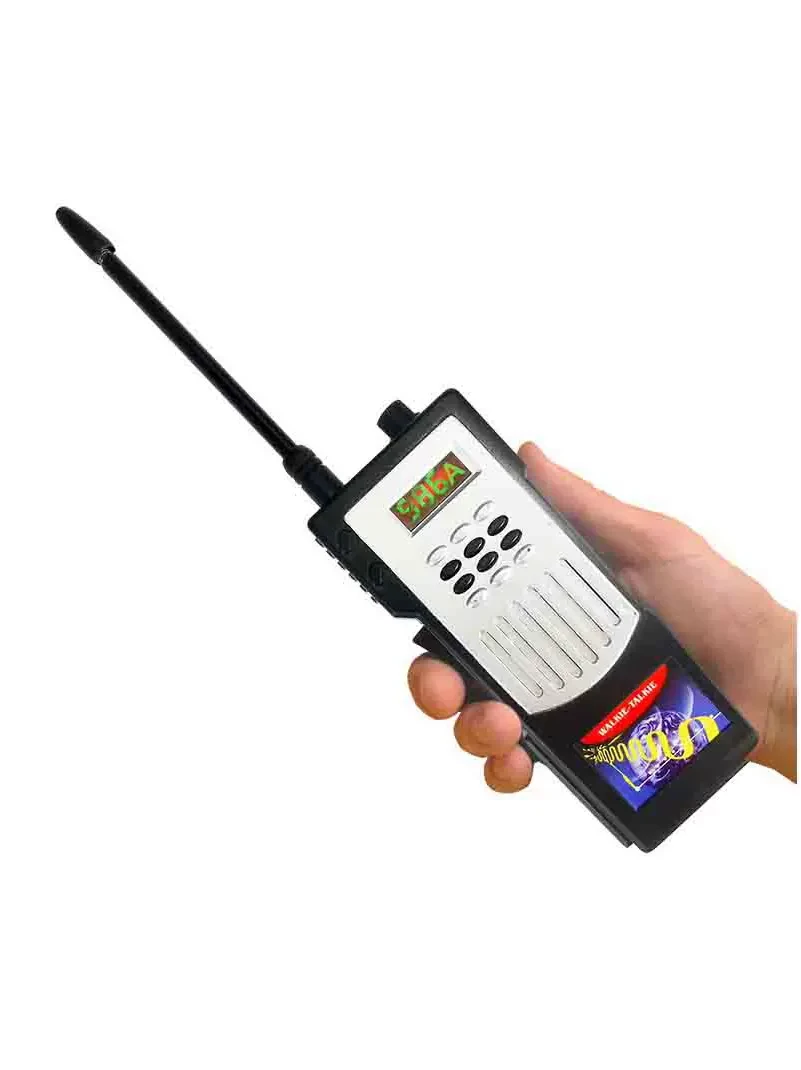

Конструктор рація набору для самостійного складання 2 шт. Kit Diy
420 ₴
- Готово до відправки
- Код: 3027
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Ця рація є спеціалізованою рацією з радіочастотою 49,8 МГц.
МГц.
Два набори рацій утворюють пару. У ній використовуються батареї, крона 9 В.
Схема проста, і вся машина порівняно проста у виготовленні.
Збирання Рівень успіху високий, а відстань розмови становить понад 10 м. Він має гучний звук, гарну якість звуку та інші переваги.
1. Особливості цього комплекту
1. Гучний звук і гарна якість звуку;
2. Схема цього комплекту проста, вся машина порівняно проста у виготовленні, ймовірність успіху складання висока, а відстань виклику становить понад 10 метрів.
Принцип роботи
транзистор Q1 і пов'язана з ним перебудовувана котушка індуктивності T1, конденсатори C4 і C2 утворюють коливальний контур для генерації сигналу несучої частоти з частотою приблизно 49,8 МГц.
Q2, Q3, Q4, Q5 і конденсатори з відповідним опором утворюють ланцюг підсилювача низької частоти.
Q2, Q3, Q4, Q5 і пов'язані з ними резисторні конденсатори утворюють ланцюг підсилювача низької частоти. Динамік SP також використовується як голосовий конденсатор. Коли схема працює в режимі приймання, встановіть перемикач передавач/приймач у положення приймання (див. нижче).
Коли схема працює в режимі приймання, встановіть перемикач REC/TRANSMIT у положення REC (за замовчуванням — REC).
Сигнал, прийнятий від антени ANT, зв'язується з індуктором антени L1, потім із котушкою індуктивності T1 з регульованим зв'язком, конденсаторами C4, C2, високочастотним транзисстором Q1 і вторинною котушкою T1.
Потім він виявляється схемою виявлення хвилі, що складається з регульованої котушки індуктивності T1, конденсатора C4, C2, високочастотного транзистори Q1 і вторинної котушки T1. Після виявлення хвилі аудіосигнал з'єднується з низькочастотним сигналом через вторинну котушку T1 і центральний відгалужувач.
Центральне відведення вторинного обмотування T1 під'єднується до входу підсилювача низької частоти, і після посилення конденсатор C17 під'єднується для посилення звуку динаміка SP.
Після посилення конденсатор C17 приєднується, щоб підштовхнути динамік SP до звуку.
Коли схема працює в режимі передавача, S2 є перемикачем передавача/приймача (перемикач скидання), і під час натискання він встановлюється в стан "передавач".
Коли схема працює в режимі передавання, S2 є перемикачем (перемикачем скидання), і коли він натискається до стану "передавання", динамік перетворює голос на сигнал, і конденсатор C17 з'єднується з Q2, Q3, Q4, Q5 і відповідними резисторними конденсаторами.
Після посилення сигналу схемою низькочастотного підсилювача, що складається з конденсаторів C17, Q2, Q3, Q5 і відповідних резисторів, сигнал під'єднується до генератора через центральні виведення з'єднаних регульованих індукторів.
Після посилення сигналу ланцюгом підсилювача низької частоти, що складається з Q2, центральний насос зв'язаного регульованого індуктора подає сигнал на генератор Q1 для модуляції сигналу, так що місткість bc-переходу генератора змінюється залежно від зміни річкового сигналу.
Ємність bc-переходу трубки під'єднана паралельно до вторинних виведеннях T1, тому частота генераторного контуру змінюється відповідно.
Ємність bc-переходу трубки під'єднана паралельно до двох клем вторинної обмотки T1, тому частота генераторного контуру змінюється відповідним чином, що реалізує функцію модуляції та передає модульовану форму хвилі від антени через T1 і L1.
Q2, Q3, Q4, Q5 і конденсатори з відповідним опором утворюють ланцюг підсилювача низької частоти.
Q2, Q3, Q4, Q5 і пов'язані з ними резисторні конденсатори утворюють ланцюг підсилювача низької частоти. Динамік SP також використовується як голосовий конденсатор. Коли схема працює в режимі приймання, встановіть перемикач передавач/приймач у положення приймання (див. нижче).
Коли схема працює в режимі приймання, встановіть перемикач REC/TRANSMIT у положення REC (за замовчуванням — REC).
Сигнал, прийнятий від антени ANT, зв'язується з індуктором антени L1, потім із котушкою індуктивності T1 з регульованим зв'язком, конденсаторами C4, C2, високочастотним транзисстором Q1 і вторинною котушкою T1.
Потім він виявляється схемою виявлення хвилі, що складається з регульованої котушки індуктивності T1, конденсатора C4, C2, високочастотного транзистори Q1 і вторинної котушки T1. Після виявлення хвилі аудіосигнал з'єднується з низькочастотним сигналом через вторинну котушку T1 і центральний відгалужувач.
Центральне відведення вторинного обмотування T1 під'єднується до входу підсилювача низької частоти, і після посилення конденсатор C17 під'єднується для посилення звуку динаміка SP.
Після посилення конденсатор C17 приєднується, щоб підштовхнути динамік SP до звуку.
Коли схема працює в режимі передавача, S2 є перемикачем передавача/приймача (перемикач скидання), і під час натискання він встановлюється в стан "передавач".
Коли схема працює в режимі передавання, S2 є перемикачем (перемикачем скидання), і коли він натискається до стану "передавання", динамік перетворює голос на сигнал, і конденсатор C17 з'єднується з Q2, Q3, Q4, Q5 і відповідними резисторними конденсаторами.
Після посилення сигналу схемою низькочастотного підсилювача, що складається з конденсаторів C17, Q2, Q3, Q5 і відповідних резисторів, сигнал під'єднується до генератора через центральні виведення з'єднаних регульованих індукторів.
Після посилення сигналу ланцюгом підсилювача низької частоти, що складається з Q2, центральний насос зв'язаного регульованого індуктора подає сигнал на генератор Q1 для модуляції сигналу, так що місткість bc-переходу генератора змінюється залежно від зміни річкового сигналу.
Ємність bc-переходу трубки під'єднана паралельно до вторинних виведеннях T1, тому частота генераторного контуру змінюється відповідно.
Ємність bc-переходу трубки під'єднана паралельно до двох клем вторинної обмотки T1, тому частота генераторного контуру змінюється відповідним чином, що реалізує функцію модуляції та передає модульовану форму хвилі від антени через T1 і L1.
Параметри комплекту:
Розмір друкованої плати: 50*33
Розмір корпусу: 150*26*62
Напруга живлення: 9 В (DC)
Номер моделі: WK-56-49
Розмір друкованої плати: 50*33
Розмір корпусу: 150*26*62
Напруга живлення: 9 В (DC)
Номер моделі: WK-56-49
Характеристики
Основні атрибути | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Стан | Новий |
Інформація для замовлення
- Ціна: 420 ₴
