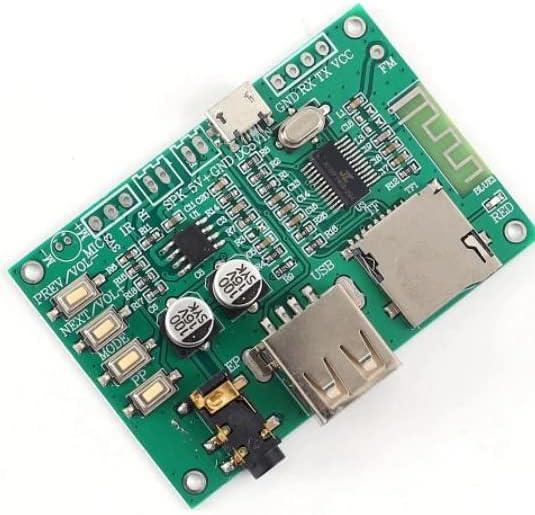

Модуль цифрового підсилювача потужності BT-201 MP3 Bluetooth 5.0 3 Вт

Bluetooth-модуль BT201 використовує чип KT1025A.
KT1025A — це чип 4-в-1, який підтримує bluetooth, usb-флешнакопичувач і TF-карту. Найкраща частина про чип є відтворенням музики без втрат, і простий послідовний інтерфейс AT-функції керування, BLE прозорої функції передавання та SPP прозорої функції передавання. Це неабияк знижує труднощі розвитку вбудованого bluetooth в інших продуктах

Номер моделі：BT201
Номер моделі чипа：KT1025A-QSSOP24 стерео
Диапазон частот：2.4G-2.480G
Робоча напруга：3.3V-5V
Потужність передавання：4 дБм
Зовнішні динаміки：Підтримують 4 Ом 3 Вт і нижче динаміки
Вологість：5% -95%
Робоча температура：-40 C -80 C
Контрольна відстань：10 метрів
Швидкість передавання даних：9600-256000 (заводська швидкість передавання даних типово 115200)

16-бітний стерео ЦАП із підсилювачем для навушників, SNR понад 95 дБ
Кристалічний конденсатор навантаження, чип автоматично генерує Bluetooth MAC-адреса без прокатки програмування
Підтримка MP3, WAV, WMA, FLAC, AAC, APE повне декодування
Підтримка 128G U диск і TF карти, підтримка пам'яті точки зупинки та трек пам'яті функції
Підтримка Bluetooth аудіопередавання, під'єднати мобільний телефон для передавання музики, підтримка відтворення паузи, вгору та вниз пісні перемикання
Підтримка Bluetooth функція виклику, користувач може встановити заміну, підтримання відповіді, повісити трубку, перетелефонувати, відхилити й інші функції
Bluetooth 5.0 версії, підтримка HFP/A2DP/AVRCP/HSP/GAVDP/IOP/SPP/BLE, відстань становить приблизно 10M
Class2 4dbM діапазон частот становить 2.4G -2.480G
Підтримка BLE прозорої функції передавання, окремо під'єднати "BT201-BLE" Підтримка SPP прозорої функції передавання
Чип використовує рішення SOC, яке об'єднує 32-бітний MCU та aDSP спеціально для декодування аудіо. Метод жорсткого декодування використовується для забезпечення стабільності та якості звуку системи. Невеликий розмір корпусу краще відповідає потребам вбудовування в інші продукти

Формат файлу MP3
1. Підтримка всіх бітрейтів 11172-3 та ISO13813-3 layer3 для декодування аудіо.
2. Підтримка частоти дискретизації (KHZ): 8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48
3. Підтримка нормальних, джазових, класичних, поп, рок та інших звукових ефектів
Інтерфейс USB: 2.0 стандарт
UART інтерфейс Стандартний послідовний порт, TTL рівень, швидкість передавання даних може бути встановлений, перетворення рівня потрібно для під'єднання ПК [наприклад: CH340G-USB у TTL]
Вхідна напруга：3.3V-5V [7805 діод після каскаду найкраще]
Номінальний струм：20MA [статичний]
Низький рівень споживання енергії менш ніж 200 мкА
Потужність підсилювача потужності модуля：Привод 4 Ом 3 Вт динамік, використовувати HX8358 чип [5 Вт цифровий підсилювач потужності]
Драйвер ЦАП чипа：Основне ЦАП-чипа може керувати тільки навушниками

Технічні дані — Драйвери
https://drive.google.com/open?id=1mlRY6rSlg2HRfW6WnQHuxupsyLbadPpN

Комплект містить:
1 X BT201 Dual Mode 5.0 Bluetooth Lossless Audio Power Amplifier Board Module Tf Card
Інструкції/схеми НЕ входять.



Ми не надаємо технічну допомогу, будь ласка, переконайтеся, що ви знайомі з продуктом перед купівлею.
