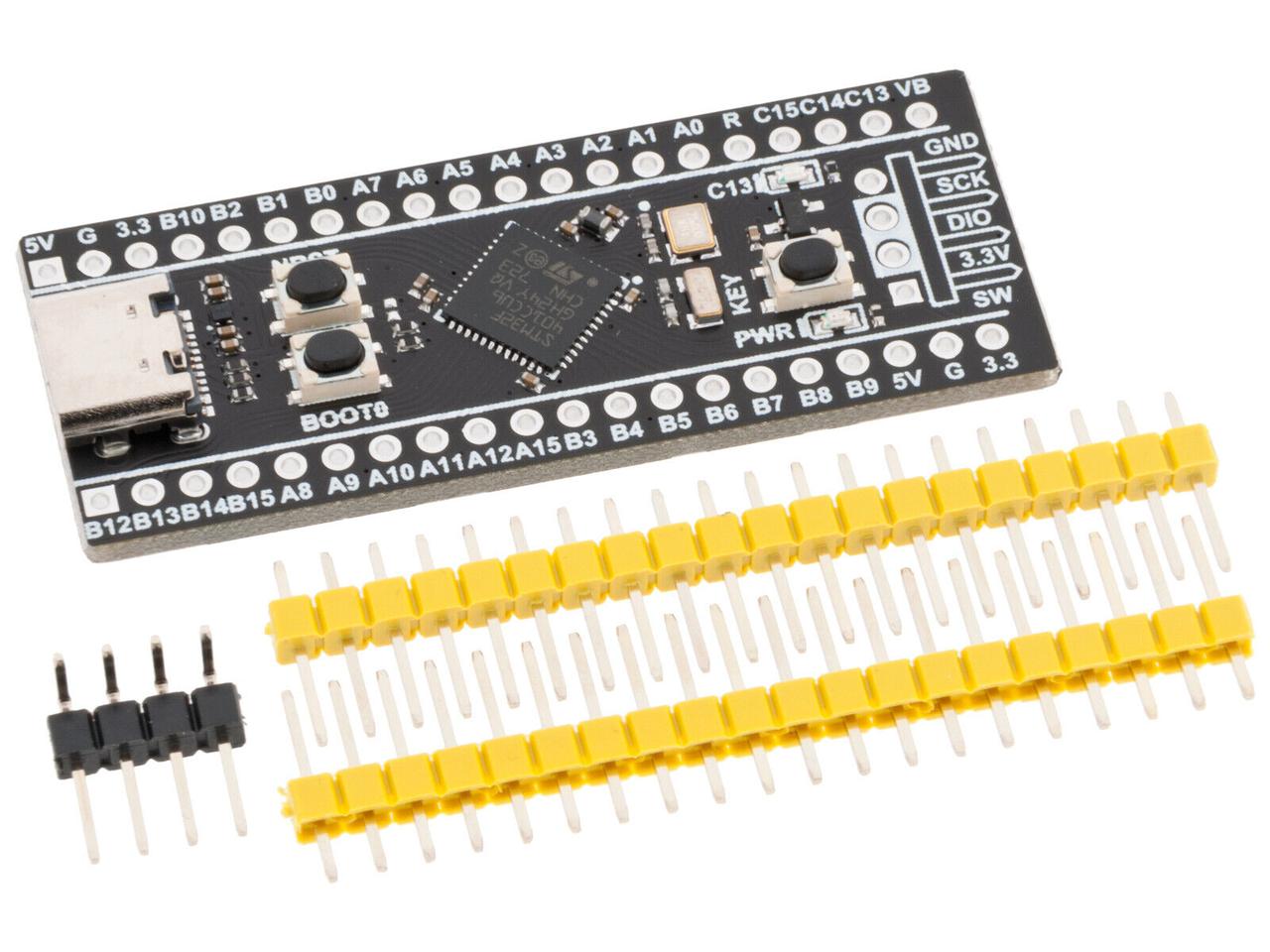

Налагоджувальна плата STM32F411 Black Pill

Налагоджувальна плата STM32F411 Black Pill

Відладнана плата з STM32F411CEU6 з доступною користувацькою пам'яттю 512 кБ програм і 128 кБ оперативної пам'яті, також обладнана безліччю популярних інтерфейсів. З робочою частотою до 100 МГц. Підтримує апаратні обчислення з рухомою точкою.

В основі плати лежить STM32F411CEU6 — мікроконтролер від ST Microelectronics, який має одне ядро Cortex-M4 і апаратний комплекс FPU для підтримки обчислень із плавальною точкою.

Контролер підтримує всі стандартні послідовні інтерфейси, а також SDIO і USB OTG Full Speed, роз'єм якого розведений на платі у форм-факторі Type C. На відміну від популярних моделей серії F1, тут мікроконтролер може слугувати хостом і обробляти дані від під'єднаних пристроїв.

На платі передбачено місце для запаювання SPI Flash пам'яті серії 25, яку можна використовувати у своїх проєктах (мікросхема пам'яті до комплекту не входить).

Окремо виведені контакти Plassuslus SWD, користувацькі світлодіод і кнопка, а також кнопка входу в завантажувач спрощують ототожнення програм.

Користувачеві доступні 11 апаратних таймерів, не рахуючи модуля годинника реального часу.

Підтримується завантаження прошивки через USB — для розроблення не потрібен навіть програматор!

Характеристики:
Розміри: 53х21х2 мм
Напруга живлення: 2-5 В
Максимальна частота ядра: 100МГц
Родина мікроконтролера: Cortex-M4
Роз'єм USB: type C
Відладний інтерфейс: SWD
Варіанти завантаження прошивки:
SWD, USB DFU, UART DFU
Кількість таймерів: 11
Кількість розведених портів введення-виведення: 36
Периферія: 3 USART, 3 SPI, 3 I2C, 3 SDIO, 1 USB 2.0, 3 I2S
АЦП: є, 12 бітів, до 2.4×10^6 семплів/с

Споживаний струм:
в робочому режимі: 100 мкА/МГц
у режимі сну: 24мкА
у режимі ЧРВ: 1 мкА

Об'єм пам'яті:
програм: 512кБ
ОЗП: 128кБ

Встановлені кварцові резонатори:
ядра: 25МГц
RTC: 32768Гц
