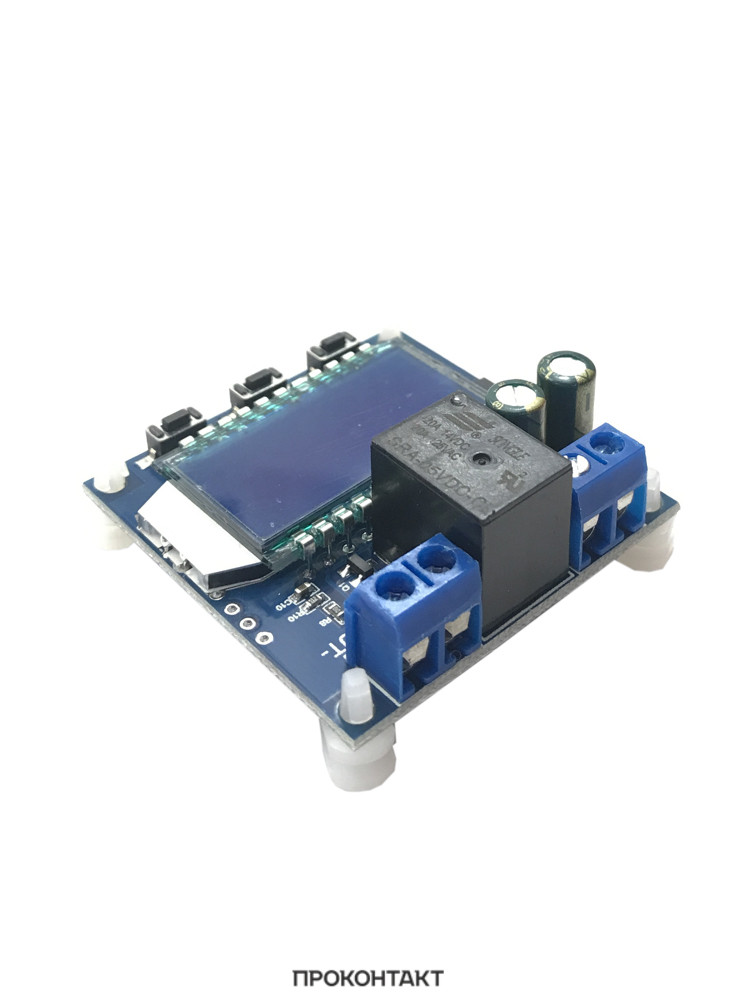

Контролер заряду-розряду акумулятора XY-CD60L

XY-CD60L — це модуль контролера заряду та розряду акумуляторів. DC 6 ~ 60 В можна використовувати для будь-яких літієвих / олив'яно-кислотних акумуляторів.

Внимание!!! Плата не є зарядним пристроєм. Вона контролює заряд/розряд акумулятора. Це простий контролер напруги. Він може вмикати та вимикати вихід через реле. Він не може змінювати вихідну напругу.

Характеристики:
- Робоча напруга: DC 6 - 60 В
- Ток: до 3A
- Робоча температура: -40 ~ 85 С
- Вологість під час експлуатації: 0% ~ 95%
- Розміри: 46 х 45 х 20 мм
Два режими роботи: заряд і розряд акумулятора.

Режим заряджання: (на екрані символ IN) — встановіть верхній UP і нижній межі напруги DN; - коли напруга батареї менша або дорівнює нижній межі напруги DN, реле вмикається, і зарядний пристрій починає заряджання акумулятора;- коли напруга батареї більше або дорівнює верхній межі напруги UP, реле вимикається для завершення заряджання;-про режими роботи реле сигналізує світлодіодний індикатор.

Режим розряджання: (на екрані символ OUT) — Встановіть верхній UP і нижній межі напруги DN;- коли напруга батареї більша або дорівнює верхньому гранню напруги UP, реле вмикається й починає розрядження;- коли напруга батареї менша або дорівнює Нижньою межею напруги DN реле вимикається й завершує розрядження; - про режими роботи реле сигналізує світлодіодний індикатор.

Автоматичний контроль параметрів: Якщо значення DN більше, ніж UP, на екрані зобразиться ERR (помилка).

Опис клавіш:
- коротке натискання кнопки UP, перемикає % і час;
- тривале натискання (5 секунд) перемикає режими: режим заряджання: IN, режим розряджання: OUT;
- коротке натискання SET: перегляд параметрів;
- тривале натискання (5 секунд) SET, настроювання: верхня межа напруги, UP: нижня межа напруги, DN: час вмикання, DOP: затримка увімкнення (0-999 секунд), FOP: примусове вмикання (0-10 секунд) у режимі розряджання;
- коротке натискання кнопки DOWN, вимикання/ввімкнення реле, аварійна зупинка;
— тривале натискання (5 секунд) DOWN, встановлення РК-підсвітки L-P: вимикання підсвітки, увімкнення: підсвітка автоматично гасне через 5-10 хвилин, активація — будь-яка клавіша.

Настроювання пристрою:
(A) Увійдіть у режим налаштування параметрів, натиснувши клавішу SET, тривале натискання (5 секунд);
B) після входу в інтерфейс налаштування параметрів, виберіть параметр клавішею SET.
C) встановіть кнопками UP/DOWN значення параметра;
D) для встановлення інших параметрів повторіть кроки B і c;
E) після встановлення всіх параметрів натисніть кнопку SET, тривале натискання (5 секунд) для виходу та збереження;

- Відкладений час вмикання (0-999 секунд): - завершення заряджання/розряджання, інтервал між повторним увімкненням;
- Відкладений час запуску у разі розряджання (0-10 с):
