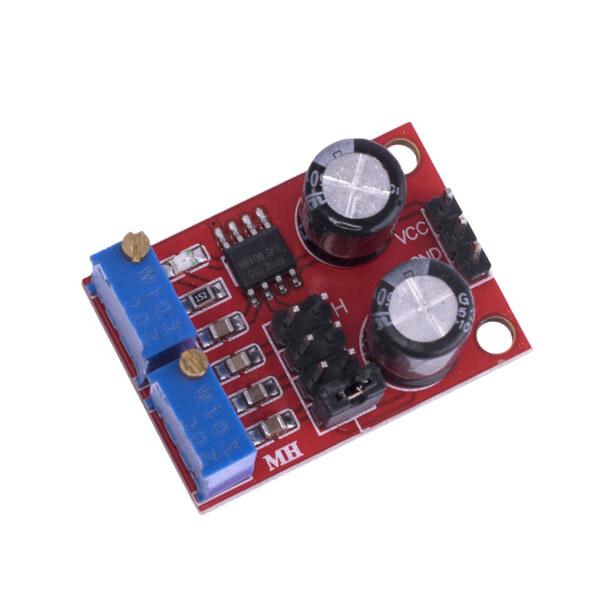

Модуль YL-107 NE555 генератор прямокутних сигналів, драйвер крокового двигуна
35 ₴
Мінімальна сума замовлення на сайті — 100 грн
- Готово до відправки
- Код: 1928
Модуль YL-107 NE555 генератор прямокутних сигналів, драйвер крокового двигунаГотово до відправки
35 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль YL-107, заснований на мікросхемі NE555, є генератором прямокутних імпульсів. NE555 є однією з найпоширеніших і найпопулярніших мікросхем для створення тимчасових сигналів в електронних пристроях.
Модуль YL-107 дає змогу створювати прямокутні імпульси з регульованою частотою. Він має настроювані резистори та конденсатори, що дають змогу контролювати частоту та довжину імпульсу. Цей модуль зручний у використанні та може бути використаний у різних застосуваннях, як-от генератори сигналів, таймери, миготливі світлодіоди, звукові ефекти та інші.
Модуль YL-107 має вхідні та вихідні порти для під'єднання до інших пристроїв або мікроконтролерів. Він живиться від джерела живлення напругою від 5 В і має вбудований стабілізатор напруги для стабільної роботи.
Цей модуль є корисним інструментом для електронних ентузіастів і конструкторів, які потребують генерації прямокутних імпульсів із регульованою частотою та довжиною.
Використовується як генератор сигналів прямокутної форми (для генерації сигналів прямокутної форми в експериментальних розробках), а також для керування драйвером крокового двигуна. Має світлодіод, який світиться за низького рівня, світлодіод не світиться за високого рівня, і світлодіод блимає — коли частота порівняно низька. Вихідна амплітуда: від 4,2 до 11,4 В (вольт-розмах залежить від вхідної напруги, амплітуда на виході буде різною).
Частота вихідних імпульсів регулюється за допомогою перемички:
1)1 Hz – 50 Hz.
2)50Hz – 1 kHz.
3)1 kHz – 10 kHz.
4) 10 kHz – 200 kHz.
Частота регулюється потенціометром R1, сквальність R2 (50...100%).
Живлення: 5...15VDC.
Габарити:31x22mm.
Призначення: Генератори
Тип виробу: Готовий модуль
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Стан | Нове |
