LCD1602 Keypad SHIELD Модуль індикатора з клавіатурою
120 ₴
- Готово до відправки
- Код: 1731
LCD1602 Keypad SHIELD Модуль індикатора з клавіатуроюГотово до відправки
120 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

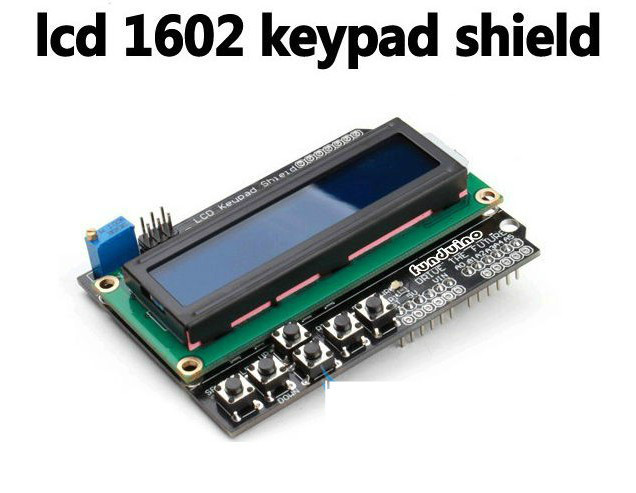

Модуль LCD1602 Keypad SHIELD являє собою рідкокристалічний дисплей LCD1602 з вбудованими 6 кнопками. Передавання даних на дисплей відбувається в 4-бітовому режимі. Цей модуль містить 6 кнопок: 5 кнопок керування й 1 кнопку, яка відповідає за функцію RESET. Модуль LCD1602 Keypad SHIELD дає змогу візуалізувати меню пристрою й навігацію за його пунктами.
Графічний дисплей (ЖК-дисплей) спроєктований на основі стандартного драйвера HD44780 і має регульований контраст за допомогою потенціометра.
Цей модуль під'єднується до плати Arduino Uno з використанням монтажу "навого". Під час під'єднання важливо обережно з'єднати плату дисплея з платформою Arduino. Після під'єднання модуля LCD1602 Keypad SHIELD треба пам'ятати, що частина портів мікроконтролера використовується для керування цим модулем. На платі є вільні роз'єми (5V, GND, IN) й аналогові висновки від A1 до A5. Крім того, на платі є шина для під'єднання пристроїв через інтерфейс ICSP.
Модуль LCD1602 Keypad SHIELD має такі висновки на платі:
| GND: | «земля» |
| VCC: | живлення модуля |
| VIN: | живлення з нестабілізованим напругою |
| RS: | повідомляє контролеру про відображення даних |
| R/W: | відображає або зчитує дані з дисплея |
| Enable: | повідомляє про готовність даних для зчитування |
| A0: | висновок кнопок |
| A1 - A2 | аналоговий вхід вільний |
| D4 - D10: | цифрові висновки до яких підключений дисплей |
| D0 - D3 і D11 - D14: | вільні цифрові висновки |
| LCD: | відключення підсвічування |
Підключається живлення до модуля від платформи Arduino, інших мікроконтролерних пристроїв або зовнішнього джерела живлення. Напруга живлення модуля LCD1602 Keypad SHIELD становить 5 Ст. Про наявність живлення сигналізує світлодіод PWR, який підключений до шин живлення.
Для роботи з цим модулем в середовищі розробки Arduino IDE можна використати стандартну бібліотеку «Liquid Crystal».
Технічні характеристики модуля:
| Напруга живлення, В | 4,7 ... 5,5 |
| Мікросхема | HD44780 |
| Колір підсвічування екрану | Жовто-зелений |
| Колір символів | чорний |
| Розміри модуля, мм | 80 х 60 х 20 |
| Вага, г | 54 |
Характеристики
| Основні | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Стан | Новий |
Інформація для замовлення
- Ціна: 120 ₴
