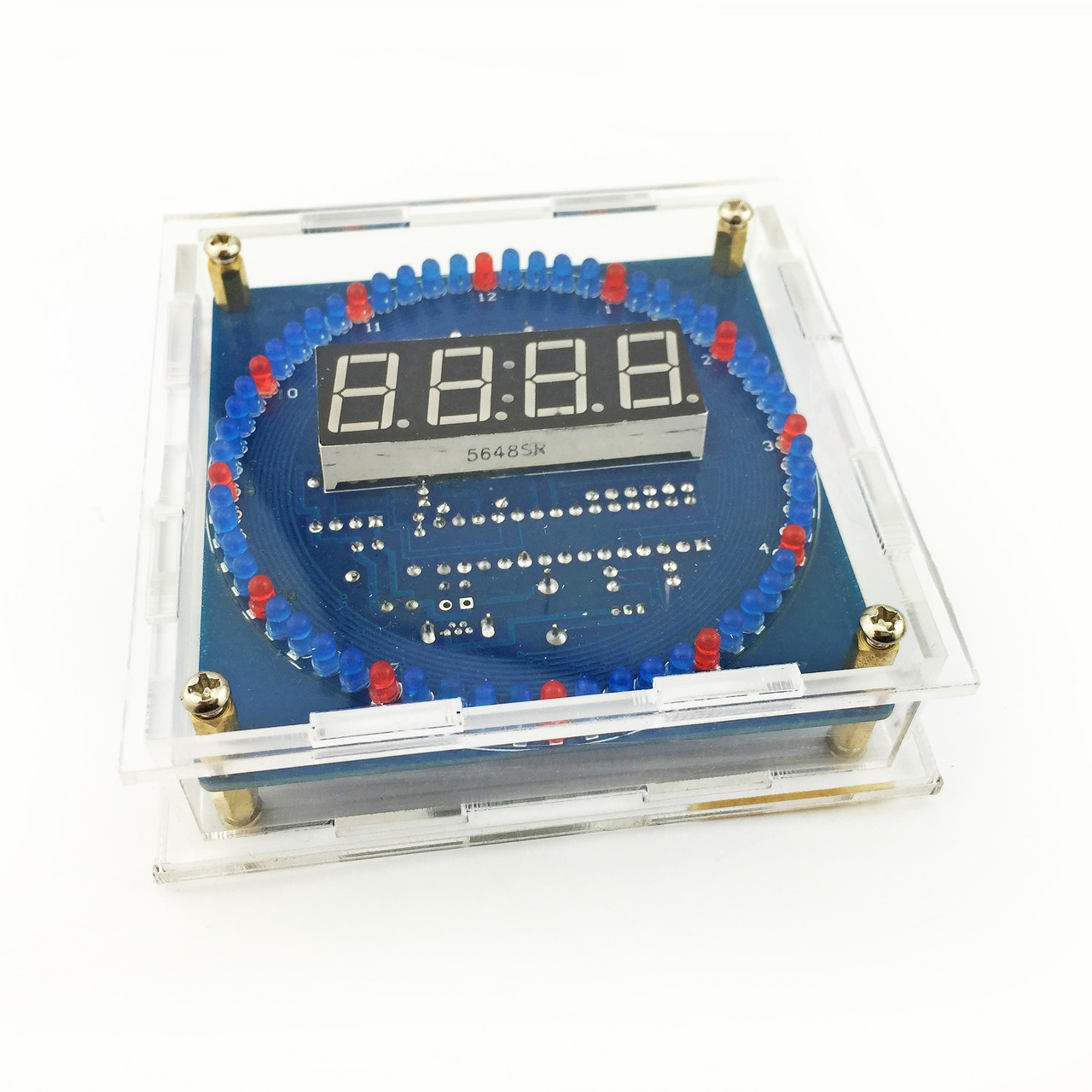

Годинник-конструктор для збирання з корпусом, кабелем живлення, зелений

6. LED-індикатор звертає увагу на напрямок, а датична точка розміщена нижче.

7. Джерело живлення зверніть увагу на позитивний і негативний полюс, напруга постійного струму джерела живлення — 5 В.

8. Перевірте, чи немає короткого замикання припоя та паяних з'єднань. Це явище трапляється часто.

9. Якщо дисплей показується ненормально або час не проходить, витягніть DS1302 і кнопки. Батарею, потім під'єднайте DS1302, не під'єднуйте батарею, а потім увімкніть живлення, поставте батарею для нормальної роботи.

10. Якщо окремі індикатори не горять, перевірте паяльні замикання індикаторів, що не палають, і паяння, перевірте її та замініть індикатор, якщо він не горить.

11. якщо чотири цифрові трубки мають однаковий код сегмента, який завжди увімкнений і підсвічується, деякі світлодіоди також завжди ввімкнені через електростатнє пробою світлодіода цифрової трубки, що викликає загальний контакт одного кристала з цією лампою.

Функції годинника:

1. Рік, місяць, день, час, температура круглий дисплей: нове оновлення круглого дисплея, якщо хочете бачити дату та температуру без натискання кнопки, зручніше та простіше!

2.годинний хронометраж: коли функція весь час хронометраж увімкнена, година куранти з 8:00 до 22:00 щодня, але не вночі, коли ви лягаєте спати. Звичайно, ви також можете вимкнути функцію годинного хронометржата!!

3. будильник: З будильником ви можете встановити час будильника на свій розсуд. У попередній версії багатодокейлі кажуть, що час будильника занадто довгий, але багато хто говорив, що час будильника занадто короткий. Вирішили зробити час будильника регульованим!

4) Температурний сигнал: коли температура довкілля нижча за встановлену мінімальну температуру або вище за встановлену максимальну температуру, буде виданий сигнал тривоги, щоб нагадати вам увімкнути або вимкнути кондиціонер, щоб у вашому домі підтримується помірна температура!

5. Час вимкнення та переходу: Після налаштування заданого часу, навіть якщо живлення втрачено, після повторного вмикання немає потреби повторно встановлювати час.

6. Вибір світлодіодного дисплея: Зовнішній кільцевий світлодіод має до 10 шаблонів зображення.

Опис основних функцій:

    На годиннику є два світлові перемикачі S1 і S2, у стані зображення часу, коротке натискання на S2 покаже дату, у стані зображення дати, а потім натискання на S2 відобразить день тижня, у стані зображення дня тижня, а потім натискання на S2 покаже рік. S1 використовується для зображення температури та часу будильника, коротке натискання на S1 відобразить температуру, а потім ще одне натискання покаже час будильника. Натисніть і утримуйте одночасно S1 і S2 упродовж короткого часу для перемикання режиму зображення кругової світлодіодної індикації, всього є 6 режимів зображення, натисніть один раз для перемикання одного з них, перемикання відбувається циклически. Одночасно натисніть і утримуйте S1 і S2 не більш ніж 3 секунди, це призведе до переходу в режим настроювання, на цифровій трубці з'явиться напис "Fu-1", від імені функції 1, є 5 функцій: 1. встановлення часу, 2. встановлення року, місяця та дня, 3. встановлення часу будильника, 4. встановлення всього часу дзвінка. Під час встановлення сигналу будильника біт годинника може бути встановлений на 24, під час встановлення на 24 зберігається, тобто вимикається сигнал. У режимі настроювання S1 перемикає номер функції, S2 входить до відповідної функції, після входу в відповідну функцію натисніть S1 для збільшення номера миготливого сегмента біта, S2 перемикається на наступний сегмент біту. Після переходу до наступного сегмента натисніть S2 ще раз для збереження і виходу з режиму налаштування.

Розмір друкованої плати: Довжина: 81 мм * 81 мм

Робоча напруга: 5V (доступний зарядний пристрій мобільного телефона, перезаряджувані скарби, живлення від порту USB)

Прошивка MCU: прошивка була прошита, встановлена для безпосереднього використання

Функція: комплект годинника з автоматичним регулюванням яскравості, час і температура чергуються дисплей, з будильником, функція пам'яті вимкнення живлення

Комплектація набору:

друкована плата 1шт

корпус акриловий  - 1шт

набір деталей — 1 комплект

кабель живлення micro usb — 1 шт.
