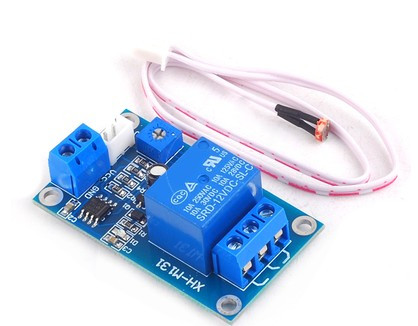

Фотореле, датчик освітлення 5V XH-M131 з реле

Цей модуль є модулем реле, перемикання якого відбувається за певної інтенсивності світла. Попередній рівень інтенсивності знімається за допомогою фоторезизора. Поріг спрацьовування реле можна налаштувати за допомогою підстрочкового резистора, встановленого на плату модуля.

Технічні характеристики

• напруга живлення 5 В DC;
• максимальний комутований струм 10 А;
• довжина дроту датчика 300 мм;
• розмір 55х30х18 мм.

Особливості роботи

Фоторезистор під'єднується до модуля за допомогою виведення COS. На платі модуля є 2 клемники:

• J1: під'єднується живлення реле;
• J2: під'єднується навантаження.

Для індикації на платі є 2 світлодіоди:

• D1: сигналізує про живлення модуля;
• D2: спалахує у разі перевищення заданого порога чутливості датчика.
