Модуль захисту 18650 Li-Ion 12,6В BMS 3S 100A Контролер для акумуляторів Контролер заряду

Модуль захисту 18650 Li-Ion 12,6В BMS 3S 100A Контролер для акумуляторів Контролер заряду

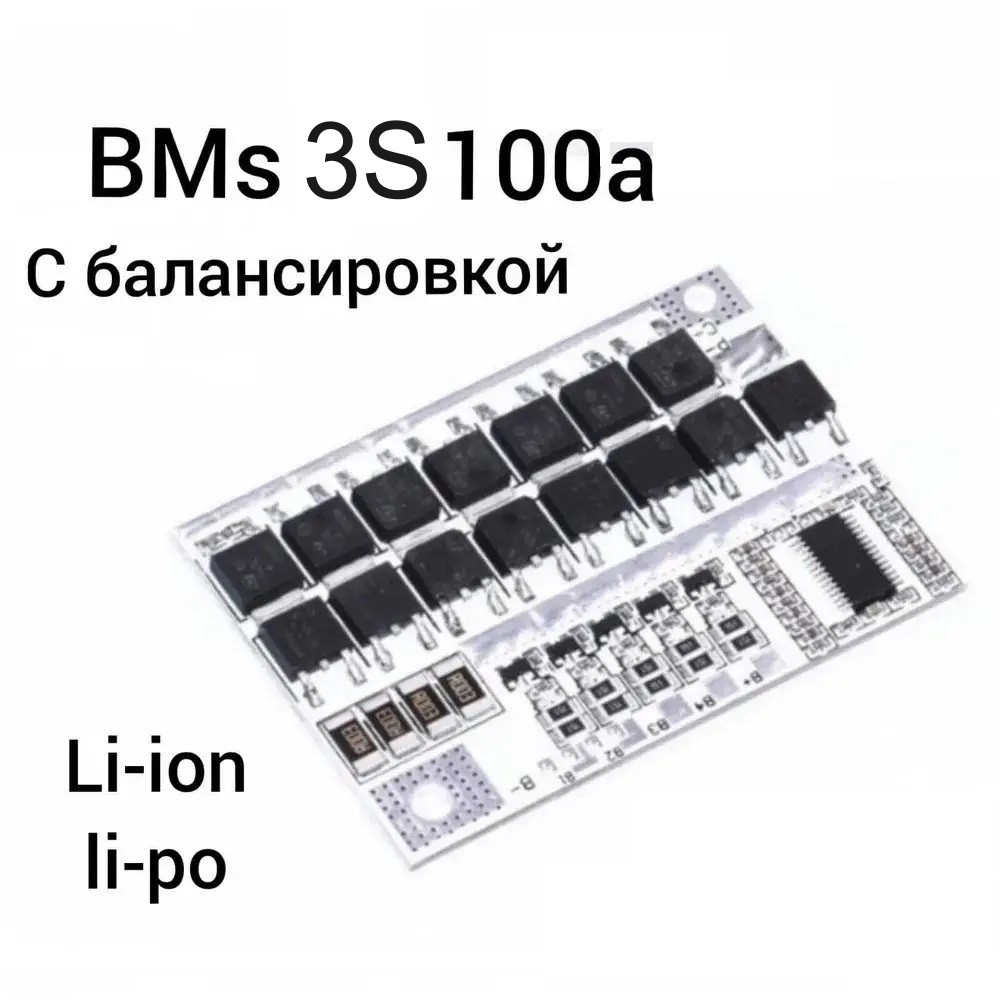

BMS 3S контролер, плата захисту для збирання з чотирьох послідовно включених Li-ion, Li-po акумуляторів. Використовується мікроконтролер BM3451TNDC-T28A на 12,6 В.

Плата виконує функцію захисту акумуляторів від перерозряджання, перезаряджання та від короткого замикання в навантаженні. Також є функція балансування для рівномірного заряджання акумуляторів і опціонально, захисту від перегрівання акумуляторів.

Технічні характеристики:

• Кількість елементів: 3S (3шт)
• Напруга заряду: 12,6 В
• Постійний струм заряду: 60А
• Постійний струм розряду: 80А
• Перевантаження за струмом розряду: 1,5 - 2,5 S
• Балансування елементів
• Струм балансування: 60мА
• Захист від перезаряду: 4.21 - 4.29 В
• Захист від перерозряду: 2.72 - 2.88 В
• Відновлення зарядки, при зниженні напруги на елементі до: 4.14 - 4.24 В
• Захист від короткого замикання
• Розміри модуля: 42.1 мм х 61.2 мм х 4 мм
• Підключення збірки акумулятора до плати здійснюється строго в послідовності: 0V, 4,2 V, 8,4 V, 12,6 V. В іншому випадку плата може вийти з ладу.
• Під час під'єднання до щіткового електродвигуна рекомендується під'єднати неполярний конденсатор (який може витримувати напругу вище 25 В, з ємністю 10 мкФ-100 мкФ) до позитивних і негативних клем двигуна, щоб запобігти зворотному стрибку електрики від двигуна.
• Перед з'єднанням акумуляторів у збірку, переконайтеся в тому, що батареї мають однаковий внутрішній опір, ємність, а також рівень заряду (напруга).
