Плата захисту BMS 4S 16,8В 100A з балансуванням акумуляторів Li-ion (в т.ч 18650, 21700)

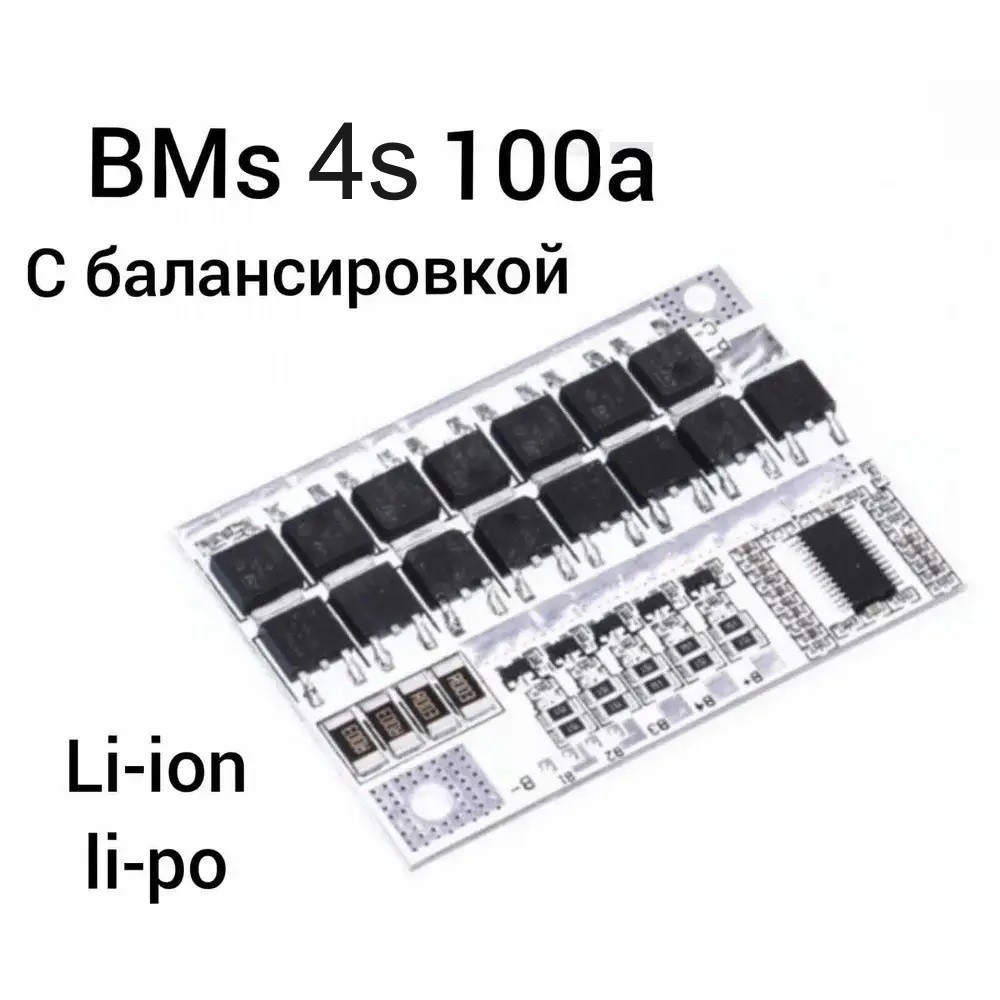

BMS 4S контролер, плата захисту для збірки з чотирьох послідовно увімкнених Li-ion, Li-po акумуляторів. Використовується мікроконтролер BM3451TNDC-T28A на 16.8 В.
Плата виконує функцію захисту акумуляторів від перерозряду, перезаряду і від короткого замикання в навантаженні. Так само є функція балансування для рівномірного заряду акумуляторів і опціонально, захисту від перегріву акумуляторів.

Технічні характеристики:

• Кількість елементів: 4S (4шт)
• Напруга заряду: 16.8 В
• Постійний струм заряду: 60А
• Постійний струм розряду: 80А
• Перевантаження за струмом розряду: 1,5 - 2,5 S
• Балансування елементів
• Струм балансування: 60мА
• Захист від перезаряду: 4.21 - 4.29 В
• Захист від перерозряду: 2.72 - 2.88 В
• Відновлення зарядки, при зниженні напруги на елементі до: 4.14 - 4.24 В
• Захист від короткого замикання
• Розміри модуля: 42.1 мм х 61.2 мм х 4 мм

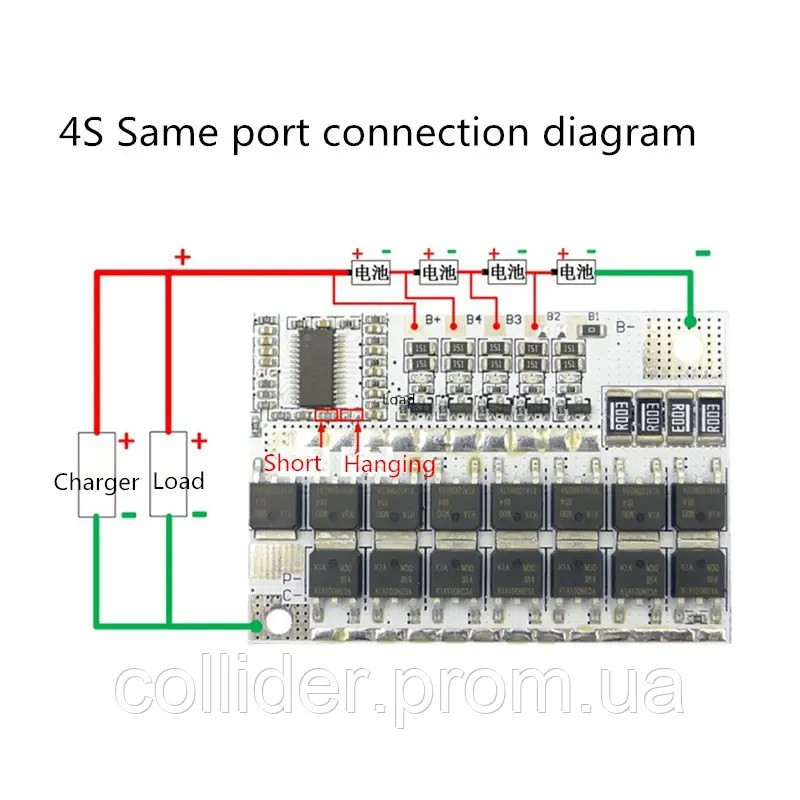

• Підключення збірки акумулятора до плати проводиться строго в послідовності: 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V. В іншому випадку плата може вийти з ладу.
• Під час під'єднання до щіткового електродвигуна рекомендується під'єднати неполярний конденсатор (який може витримувати напругу вище 25 В, з ємністю 10 мкФ - 100 мкФ) до позитивних і негативних клем двигуна, щоб запобігти зворотному стрибку електрики від двигуна.
• Перед з'єднанням акумуляторів у збірку, переконайтеся в тому, що батареї мають однаковий внутрішній опір, ємність, а також рівень заряду (напруга).
