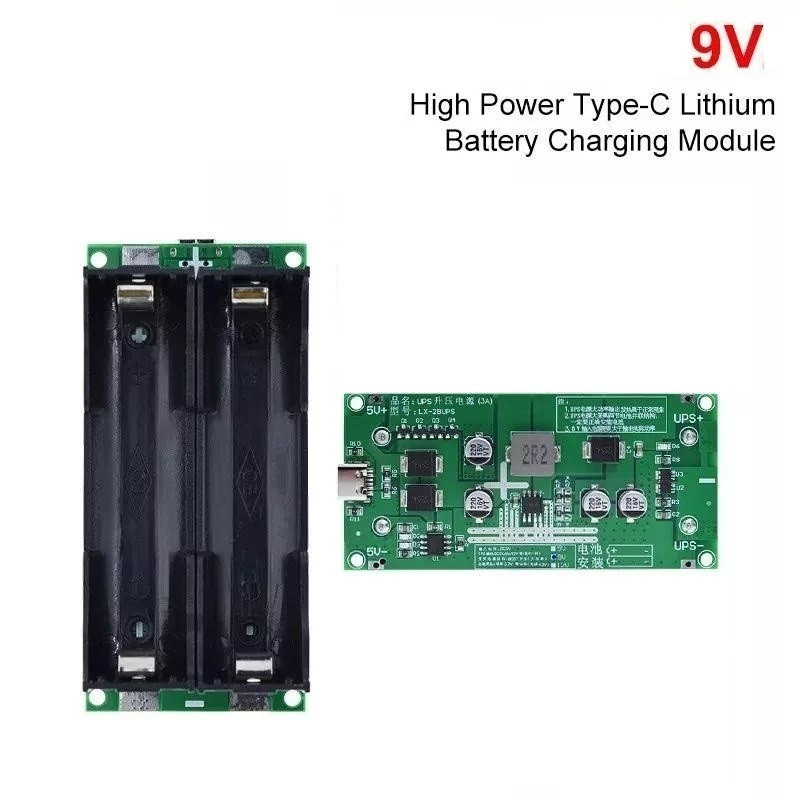

Плата UPS, джерело безперебійного живлення. Type-C, 15W, 1,6 Зарядка 9В
180 ₴
- Готово до відправки
- Код: 1659
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Плата UPS, джерело безперебійного живлення. Type-C, 9В 15W, 1,6A
Модуль безперебійного живлення, що підвищує модуль заряджання літієвих АКБ.
Коли є живлення — заряджає батареї, як живлення зникає — живить ваші прилади від акумуляторів.
Для безперебійного живлення роутерів, модемів та інших приладів.
Зі світлодіодною індикацією — діод D2-АКБ заряджені. D3 — живлення. D6 — напруга на виході.
Застосування:
Цей продукт підходить для обладнання, не пов'язаного з вимкненням живлення. Зовнішнє джерело живлення використовується, коли є живлення, й автоматичне плавне перемикання на живлення від батареї в разі збою живлення. якщо ви використовуєте інтерфейс USB для живлення, рекомендується використовувати інтерфейс Type-c, порівнюючи з інтерфейсом microUSB, струм, який можна пропустити, набагато більше, і максимум може пройти 5 А.
Він підходить для маршрутизаторів, камер, макетних плат та іншого обладнання.
Живлення вимикається, живлення від батареї плавно перемикається, живлення постійно під'єднане. Під'єднайте літієву батарею 18650 до батарейного блока на задній панелі. Ви також можете провести для під'єднання інших літієвих батарей UPS-15W може реалізувати плавне перемикання між зовнішнім джерелом живлення і подвійною батареєю.
Джерело живлення (без затримки), що підходить для схем безперебійного живлення, як-от малопотужне обладнання та лічильники постійного струму, а також самозапуск після збою живлення й самозаряджання, коли живлення зовні зовні є.
Вихідна напруга 9 В, а інші напруження можуть бути налаштовані.(R7 резистором, з досвіду покупців).
Заряджання літієвої батареї, захист літієвої батареї, підвищення потужності, перемикання ДБЖ на чотири практичні функції.
Двоколірний світлодіод вказує на стан заряджання, а зелене світло завжди горить, коли він повний, і заряджання автоматично припиняється.
Інтерфейс Type-C, через великий струм.
ФУНКЦІОНАЛЬНЕ ОПИСАННЯ
2. Ланцюг підвищення: пікова потужність до 20 Вт, номінальна потужність до 15 Вт, схема підвищення BOST, вбудована
1. Функція ДБЖ: коли блок живлення увімкнений, блок живлення безпосередньо подає живлення через ланцюг підвищення й одночасно заряджає літієву батарею.
2. Живлення вимикається, автоматично запускається акумуляторний тракт для подавання живлення на навантаження через ланцюг, що підвищується. Сильноточний MOS-транзистор 12 А, ККД до 96%, статична споживана потужність модуля 25 мА, додатковий вихід 9 В
Рекомендоване нормальне навантаження 15 Вт.
Вихід 5 В: струм 3 А
Вихід 9 В: струм 1,6 А
Вихід 12 В: струм 1,2 А
3. Захист літієвої батареї: перерозряджання, перегрівання та перевантаження за струмом. захист (якщо стан захисту не виводиться після короткого замикання неправильної роботи, заряджання 5 В буде під'єднана для автоматичної активації та відновлення виведення
ІНСТРУКЦІЇ ЩОДО ВИКОРИСТАННЯ:
1. USB-порт і стандартні 5V+ і 5V-порти зовнішнього живлення, один із яких можна вибрати. Tagged USP і UPS — це вихідні інтерфейси. Батарейний відсік для задньої частини з'єднаний із літієвою батареєю 18650. Інші літієві батареї 3,7 В також можуть бути під'єднані.
2. Під час використання як ДБЖ необхідно встановити батарею, щоб забезпечити достатню потужність вхідного джерела живлення 5 В, вихід має вмикатися в режимі реального часу, а потужність батареї подача може бути запущена будь-коли, коли електроживлення вимкнене.
3. Якщо ДБЖ хоче знизити енергоспоживання, після завершення всіх випробувань видаліть вихідний індикатор, який може знизити споживання струму на понад 10 мА, не впливаючи на нормальний вихід схеми та заощаджуючи електроенергію.
4. Під час роботи плата може спрацьовувати для переходу в стан захисту та невиведення з різних причин (неправильне торкання, неправильне під'єднання тощо).
Після усунення проблеми порт заряджання плати може бути під'єднаний до 5 В для заряджання, а плата може бути активована та повторно виведена після повторного вмикання живлення.
5. У зарядному блоці живлення 5 В, використовуваному деякими користувачами, використовується вихідний конденсатор із більшою місткістю. Цей конденсатор може надалі розряджатися після вимкнення джерела живлення, тому напруга джерела живлення має процес уповільнення, через що плата не перемикає живлення від батареї швидко після вимкнення джерела живлення. Якщо ви зіткнулися з такою ситуацією, ви можете під'єднати розрядний резистор приблизно 1K до вхідного порту 5V.
6. Якщо ви хочете збільшити ємність батареї модуля ДБЖ, ви можете використовувати кілька паралельних під'єднань та інші функції не будуть порушені.
МЕРИ ПО ПРИЙМІНЮ
1. На платі є МОП та інші компоненти, які легко пошкодити під час наведення електрики або статичної електрики паяльником. Будь ласка, переконайтеся, що використовуваний дріт уземлений (і дріт заземлення під'єднаний). Найкраще для роботи надягати антистатичні рукавички.
2. Будьте обережні, не встановлюйте акумулятор зворотним боком, інакше він згорить.(незахист від неправильної полярності).
3. Будь ласка, виберіть достатнє джерело живлення. Для забезпечення нормальної роботи модуля.
4. Напруга живлення плати не має перевищувати 5 В.
5. Модуль виділяє тепло під час роботи з високою потужністю. Це нормально. Може знадобитися обдування, охолодження.
У комплекті сама плата зі встановленими холдерами для АКБ.
Характеристики
Основні атрибути | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Стан | Новий |
