Модуль 2-режимного 1-канального ШІМ-генератора імпульсів 1Hz-150kHz 3.3-30V ZK-PP1
210 ₴
- Готово до відправки
- Код: 1601
Модуль 2-режимного 1-канального ШІМ-генератора імпульсів 1Hz-150kHz 3.3-30V ZK-PP1Готово до відправки
210 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
1, короткий опис
Ця серія виробів являє собою пристрої із ШІМ та імпульсними сигналами.
У них використовуються режими PWM і PULSE.
Одночасно може використовуватися тільки один режим, але обидва режими можуть бути перемикані будь-коли.
на другий режим перемикання будь-якої миті.
Ця серія виробів являє собою пристрої із ШІМ та імпульсними сигналами.
У них використовуються режими PWM і PULSE.
Одночасно може використовуватися тільки один режим, але обидва режими можуть бути перемикані будь-коли.
на другий режим перемикання будь-якої миті.
Практичні сцени
1. Генератор ШІМ-сигналів, генератор прямокутних сигналів із квадратною хвилею
1. Генератор ШІМ-сигналів, генератор прямокутних сигналів із квадратною хвилею
генератор сигналів прямокутної хвилі
2. Використовується для формування прямокутного сигналу квадратної хвилі
сигнал, який подається на двигун постійного струму або кроковий двигун
кроковий двигун, серводвигун, електричний
захоплення, маніпулятор робота
3. ZK-PP1 і ZK-PPIK можуть об'єднувати драйвери для
димування, регулювання швидкості, керування електромагнітним
клапаном і т.ін.
2. Використовується для формування прямокутного сигналу квадратної хвилі
сигнал, який подається на двигун постійного струму або кроковий двигун
кроковий двигун, серводвигун, електричний
захоплення, маніпулятор робота
3. ZK-PP1 і ZK-PPIK можуть об'єднувати драйвери для
димування, регулювання швидкості, керування електромагнітним
клапаном і т.ін.
Особливості:
1,1 Можливість вибору двох режимів:
ШІМ-режим — частота (безперервна), робочий цикл, кількість імпульсів не регулюється, триває передавання форми сигналу; ПУЛЬС-режим — час позитивної ширини імпульсу, час негативної ширини імпульсу, час відкладеного старту, регульована кількість імпульсів.
1.2 Кнопка "старт-стоп" (зовнішній перемикач ZK-PP1K і ZK-PP2K також може використовуватися для керування ввімкненням/вимкненням вихідного сигналу).
1.3 Широкий вхідний сигнал напруги 3,3-30 В, захист від реверсу, клемне розведення 5,08 мм.
1,1 Можливість вибору двох режимів:
ШІМ-режим — частота (безперервна), робочий цикл, кількість імпульсів не регулюється, триває передавання форми сигналу; ПУЛЬС-режим — час позитивної ширини імпульсу, час негативної ширини імпульсу, час відкладеного старту, регульована кількість імпульсів.
1.2 Кнопка "старт-стоп" (зовнішній перемикач ZK-PP1K і ZK-PP2K також може використовуватися для керування ввімкненням/вимкненням вихідного сигналу).
1.3 Широкий вхідний сигнал напруги 3,3-30 В, захист від реверсу, клемне розведення 5,08 мм.
2. Технічні параметри
ГЕНЕРАТОР PWM І ІМПУЛЬСНИХ СИГНАЛІВ ZK-PP
2.1 Робоча напруга: 3,3~30 В, із захистом від зворотного ходу.
2.2 Діапазон частот: 1 Гц ~ 150 КГц, точність приблизно 1%.
2.3 Діапазон робочих циклів: 0-100%, крок 1%.
2.4 Кількість імпульсів: 1-9999, або нескінченна (на дисплеї '--' означає нескінченність).
2.5 час затримки виходу: 0,000s-9999s, мінімальне значення може бути встановлене 1 мс.
2.6 тривалість позитивного та негативного імпульсів: 0,000s9999s, мінімальне значення може бути встановлене 1 мс.
2.7 навантаження сигналу:
ZK-PP1:менш ніж 30 мА.
ZK-PP1K:менш ніж 30 мА.
ГЕНЕРАТОР PWM І ІМПУЛЬСНИХ СИГНАЛІВ ZK-PP
2.1 Робоча напруга: 3,3~30 В, із захистом від зворотного ходу.
2.2 Діапазон частот: 1 Гц ~ 150 КГц, точність приблизно 1%.
2.3 Діапазон робочих циклів: 0-100%, крок 1%.
2.4 Кількість імпульсів: 1-9999, або нескінченна (на дисплеї '--' означає нескінченність).
2.5 час затримки виходу: 0,000s-9999s, мінімальне значення може бути встановлене 1 мс.
2.6 тривалість позитивного та негативного імпульсів: 0,000s9999s, мінімальне значення може бути встановлене 1 мс.
2.7 навантаження сигналу:
ZK-PP1:менш ніж 30 мА.
ZK-PP1K:менш ніж 30 мА.
2.8 Амплітуда вихідного сигналу: амплітуда дорівнює
напруги живлення.

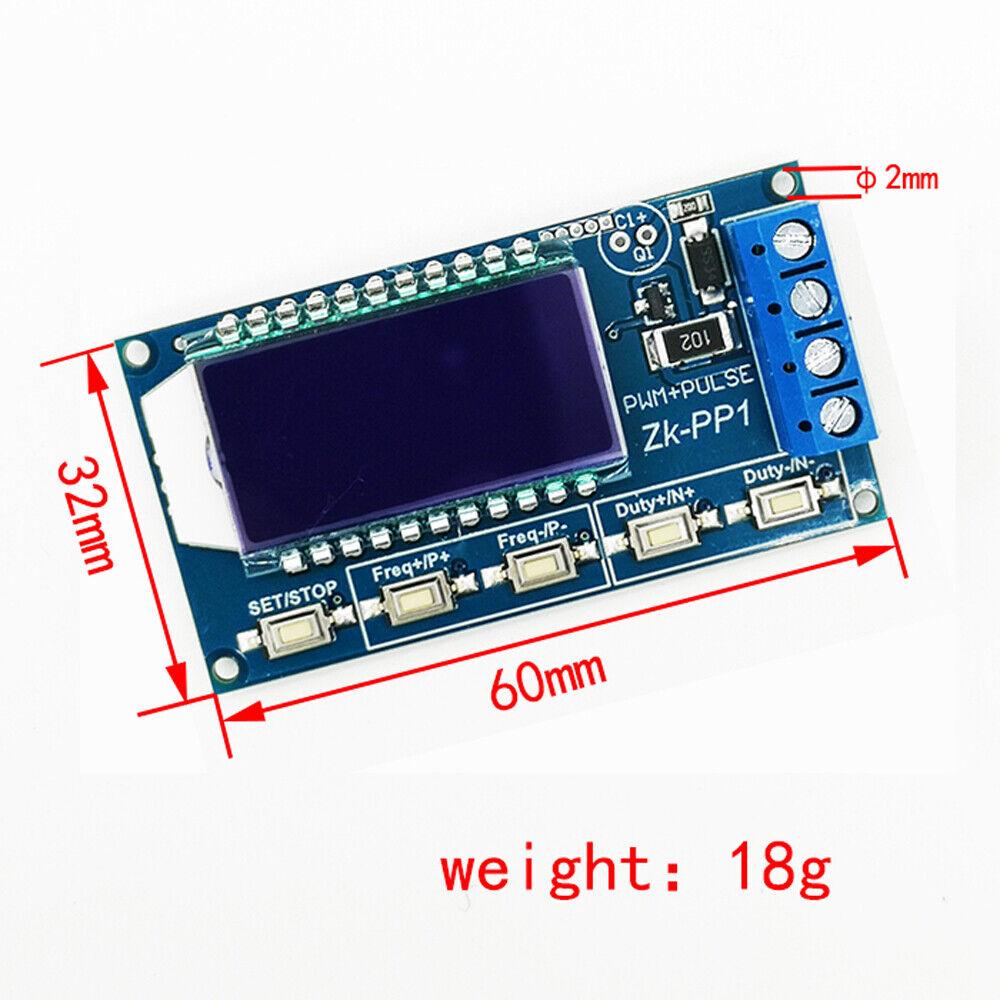

2.9 Розмір виробу:
ZK-PP1:60 мм*32 мм*10 мм
напруги живлення.
2.9 Розмір виробу:
ZK-PP1:60 мм*32 мм*10 мм
2.10 Маса виробу: ZK-PP1 :18 г
2.11 Паковання: Антистатичний пакет
2.11 Паковання: Антистатичний пакет
4.2 Огляд режимів
Примітка: ZK-PP1, ZK-PP2 і ZK-PP1K мають однакові режими.
Примітка: ZK-PP1, ZK-PP2 і ZK-PP1K мають однакові режими.
4.2.1 Режим ШІМ (на дисплеї виводиться God" для режиму ШІМ) Стандартно на заводі встановлений режим ШІМ, кнопками FREQ+ і FREQ встановлюється частота, кнопками DUTY+ і DUTY — встановлюється робочий цикл.
Кнопка DUTY+ і DUTY — встановлюють робочий цикл; короткочасне натискання кнопки ON керує виведенням або зупинкою сигналу, зупинка виведення дорівнює 0, на екрані виводиться напис "OUT".
в іншому разі вихід припиняється; заводська частота за замовчуванням становить 1KHZ, а робочий цикл — 50%.
в іншому разі вихід припиняється; заводська частота за замовчуванням становить 1KHZ, а робочий цикл — 50%.
Якщо ви хочете перемкнутися в режим PULSE, натисніть кнопку SET (понад 6 секунд), не відпускаючи її, ви побачите, як зміниться екран, New" зникне, це режим PULSE.
4.2.2 Режим PULSE (немає "Ном" у правій частині дисплея — це режим PULSE)
У рядку над РК-дисплеєм зображається час позитивної тривалості імпульсу. Кнопками P+ і P встановлюється цей параметр. У рядку під РК-дисплеєм зображається час негативної тривалості імпульсу. Кнопками N+ і N встановлюється параметр. Натисніть кнопку ON для керування виведенням або зупинки сигналу. У разі зупинки вихідний сигнал дорівнює 0. На екрані виводиться "OUT" для виходу, інакше вихід припиняється; заводська тривалість позитивного імпульсу типово становить 0,5 секунди, негативного — 0,5 секунди.
Установлення числа імпульсів і часу затримки — У режимі PULSE натисніть і утримуйте кнопку SET упродовж 2 секунд, потім відпустіть, увійдіть до інтерфейсу встановлення числа імпульсів і часу затримки, на екрані з'явиться напис SET, після введення вона буде вимкнена та очищена. ;P+ і P- секунди, кількість імпульсів нескінченно (дисплей — -); потім натисніть кнопку SET 2 секунди, вона автоматично повернеться в інтерфейс імпульсів, натисніть кнопку ON, після встановлення часу затримки почніть видавати встановлене кількість імпульсів. Якщо кількість імпульсів буде відправлена, то автоматично буде виданий 0. Якщо період не буде відправлений, то натискання кнопки ON призведе до вимкнення. Вихідний імпульс вимикається й очищається, а під час кожного запуску видається задана кількість імпульсів. Після відправлення заданої кількості імпульсів індикація "OUT" автоматично зникає.
4.4 Приклад застосування
4.4.1 ШІМ-вихід 20 КГц, робочий цикл 60%: Виберіть режим ШІМ, частоту встановіть рівний 20,00, а коефіцієнт чергування — 060%.
4.4.2 Вихід вмикається на 0,6 секунди та вимикається на 0,2 секунди. Нескінченний цикл: вибирається режим PULSE, ширина позитивного імпульсу встановлюється 0,600, ширина негативного імпульсу встановлюється 0,200, час затримки встановлюється 0,000, кількість імпульсів встановлюється — -.
4.4.3 Активувати живлення або натиснути кнопку "Пуск", затримка 5 секунд, потім вихід вмикається на 0,6 секунди, вимикається на 0,2 секунди, нескінченний цикл: вибрати режим PULSE, ширина позитивного імпульсу встановлюється 0,600, ширина негативного імпульсу встановлює 0,200, затримка Час встановлюється 5,000, кількість імпульсів встановлюється —....
4.4.4 Вмикання живлення або натискання кнопки "Пуск", затримка 5 секунд, потім на виході високий рівень 10 мс низький рівень 10 мс імпульс 100: вибрати режим PULSE, ширина позитивного імпульсу встановлюється 0.010, ширина негативного імпульсу встановлюється 0.010, затримка Час встановлюється 5.000, кількість імпульсів встановлюється 0100.
4.4.5 Затримка вмикання живлення на 10 секунд, потім постійний вихідний сигнал: вибирається режим PULSE, ширина позитивного імпульсу встановлюється на число більше 0, ширина негативного імпульсу встановлюється на 0, час затримки встановлюється на 10.00 секунд, кількість імпульсів — нескінченна.
(----).
4.4.6 Інші варіанти застосування можна вивчити або проконсультуватися зі служб підтримки
*** Переведено за допомогою www.DeepL.com/Translator (безслатна версія) ***
*** Переведено за допомогою www.DeepL.com/Translator (безслатна версія) ***
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Стан | Новий |
| Тип | Модуль |
