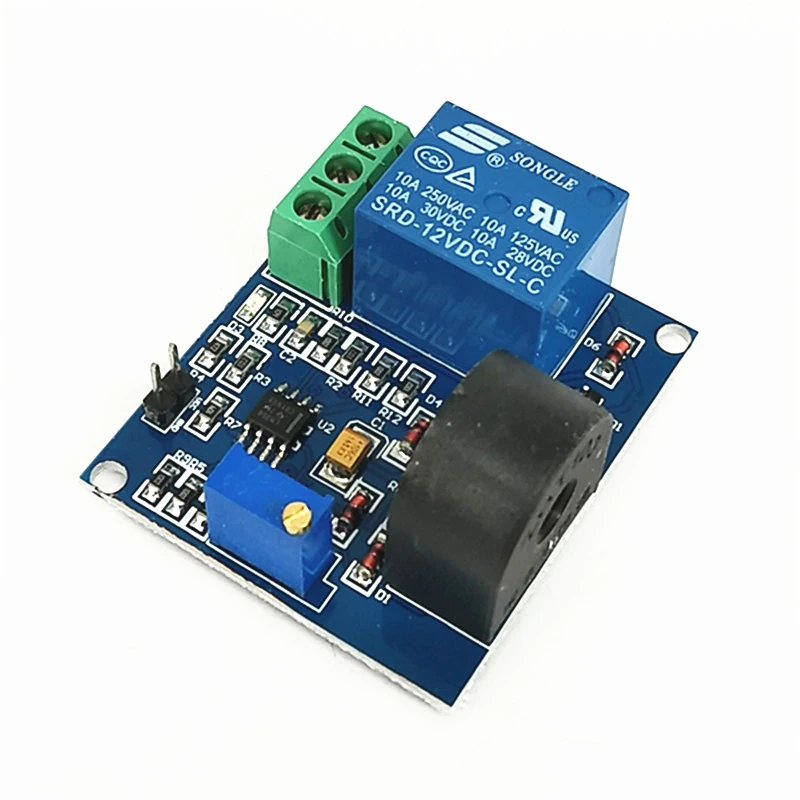

Релейний модуль перевантаження за струмом датчик 0-5A 12 В
145 ₴
- Готово до відправки
- Код: 1559
Релейний модуль перевантаження за струмом датчик 0-5A 12 ВГотово до відправки
145 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Характеристики:
Робоча напруга: 12В постійного струму
Робочий струм: <20 мА
Частотний діапазон: 20 Гц ~ 400 Гц
Вихідний режим: перемикання сигналу на виході (контакти реле)
Діапазон температур: -40°C ~ +85°C
Вологість: 0 ~ 95% відносної вологості
Розмір модуля: 44x38мм
Робочий струм: <20 мА
Частотний діапазон: 20 Гц ~ 400 Гц
Вихідний режим: перемикання сигналу на виході (контакти реле)
Діапазон температур: -40°C ~ +85°C
Вологість: 0 ~ 95% відносної вологості
Розмір модуля: 44x38мм
Сфери застосування:
Модуль струмового захисту від перевантаження.
Датчик використовує трансформатор струму для контролю сили змінного струму. У разі досягнення встановленого навантаження, вихідний сигнал реле перевантаження за струмом спрацьовує в межах 0-5 А. Реле відпускається під час перевантаження, не залишаючись у зафіксованому стані.
Модуль струмового захисту від перевантаження.
Датчик використовує трансформатор струму для контролю сили змінного струму. У разі досягнення встановленого навантаження, вихідний сигнал реле перевантаження за струмом спрацьовує в межах 0-5 А. Реле відпускається під час перевантаження, не залишаючись у зафіксованому стані.
Контакти реле COM, NC, NO можна використовувати для вмикання і вимкнення зовнішньої схеми, забезпечуючи захист від перевантаження струмом.
- Рівень виявлення сили струму можна змінювати за допомогою обертання ручки потенціометра;
- Можна встановити значення критичної точки для вимкнення/ввімкнення навантаження.
- Можна встановити значення критичної точки для вимкнення/ввімкнення навантаження.
Технічні характеристики:
Робоча напруга: DC12V
Робочий струм: <20МА
Діапазон робочих частот: 20 Гц ~ 400 Гц
Робоча напруга: DC12V
Робочий струм: <20МА
Діапазон робочих частот: 20 Гц ~ 400 Гц
Під'єднання живлення:
VCC: сприятлива робоча напруга;
GND: негативна робоча напруга;
Контакти реле:
GND: негативна робоча напруга;
Контакти реле:
NO: Normally Open, замикання під час спрацьовування реле
COM: Common, загальний контакт реле;
NC: Normally Closed, розмикання під час спрацьовування реле.
COM: Common, загальний контакт реле;
NC: Normally Closed, розмикання під час спрацьовування реле.
Настроювання для початку роботи:
1. Встановіть потенціометр для встановлення точки максимального струмового захисту. Обертання потенціометра за годинниковою стрілкою зменшує струм виявлення.
Порядок дій аналогічний використанню сопилки:
1. Виміряйте струм через трансформатор струму, під'єднайте VCC і GND до джерела постійного струму для живлення модуля.
2. Налаштуйте потенціометр, поки не почуєте звук вимкнення реле (можна виміряти за допомогою мультиметра COM і NO, щоб переконатися, чи активоване реле, коли воно під'єднане до реле). Потім зменште або вимкніть струм, що протікає через дріт, якщо в цей момент реле вимикається, коли досягнута точка захисту від перевантаження за струмом (для вимірювання мультиметром використовуйте COM і NC).
3. Під час зменшення або вимкнення струму, що протікає через дріт, реле залишається вимкненим. Далі буде необхідно і далі настроювати потенціометр, щоб знайти точку захисту від перевантаження за струмом.
1. Встановіть потенціометр для встановлення точки максимального струмового захисту. Обертання потенціометра за годинниковою стрілкою зменшує струм виявлення.
Порядок дій аналогічний використанню сопилки:
1. Виміряйте струм через трансформатор струму, під'єднайте VCC і GND до джерела постійного струму для живлення модуля.
2. Налаштуйте потенціометр, поки не почуєте звук вимкнення реле (можна виміряти за допомогою мультиметра COM і NO, щоб переконатися, чи активоване реле, коли воно під'єднане до реле). Потім зменште або вимкніть струм, що протікає через дріт, якщо в цей момент реле вимикається, коли досягнута точка захисту від перевантаження за струмом (для вимірювання мультиметром використовуйте COM і NC).
3. Під час зменшення або вимкнення струму, що протікає через дріт, реле залишається вимкненим. Далі буде необхідно і далі настроювати потенціометр, щоб знайти точку захисту від перевантаження за струмом.
Примітка:
Можливо контролювати тільки змінний струм.
Для збільшення чутливості за малих струмів можна зробити більш ніж одного витка через осердя (трансформатор струму).
