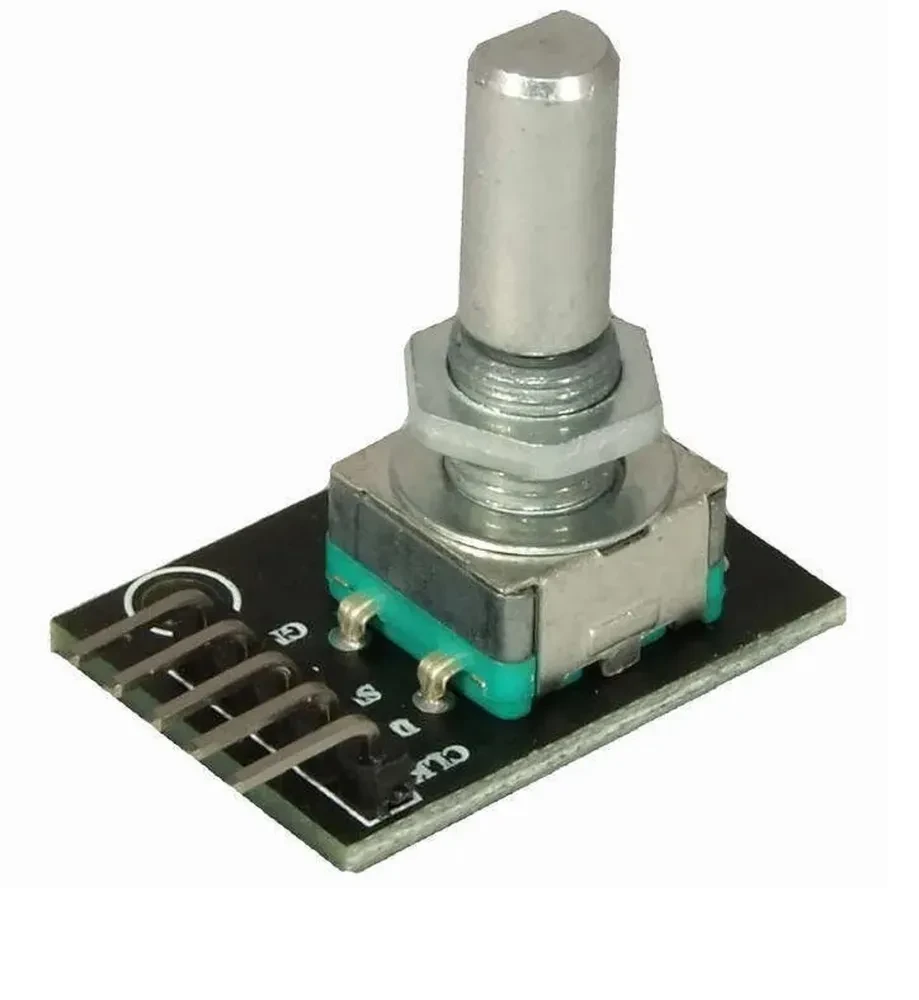

Модуль KY-040 енкодера EC11
40 ₴
Мінімальна сума замовлення на сайті — 100 грн
- Готово до відправки
- Код: 1434
Модуль KY-040 енкодера EC11Готово до відправки
40 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль енкодера EC11 являє собою пристрій для створення систем введення й керування. Його зручне під'єднання не вимагає паяння, позаяк на платі вже розпаяні підтягувальні резистори для енкодера, а також передбачено місце для встановлення резистора для кнопки. Маленький розмір і наявність монтажних отворів роблять цей модуль незамінним для прогресивних і ентузіастів-початківців, що працюють із платформою Arduino. Енкодер має дискретність 20 кроків на один оберт.
Модуль енкодера містить 20 фіксованих позицій на один оберт вала. Датчик кута повороту має 3 виведення, позначені літерами A, B і C. Робота енкодера ґрунтується на зміні положення перемикачів: один відповідає за з'єднання контактів A і B, а інший — за B і C. Кожну зміну положення осі датчика змінює стан перемикачів. Діаметр вала становить 6.85 мм (без різі). Енкодер також обладнаний кнопкою, яка спрацьовує під час натискання на вал. Кнопка може використовуватися для різних цілей, наприклад, для вибору пунктів меню або зміни чутливості датчика.
Коли контакти замкнуті, на датчику формується низький TTL рівень, і нуль подається на висновки CLK і DT. У разі подавання напруги живлення 5 В на висновки генерується високий логічний рівень. Виведення CLK і DT передають дані про обертання осі в напрямку "по" або "проти" годинникової стрілки.
Виведення енкодера:
CLK: контакт A енкодера
DT: контакт B енкодера
SW: визначає стан кнопки
VCC (+): напруга живлення
GND: «земля» (контакт C)
DT: контакт B енкодера
SW: визначає стан кнопки
VCC (+): напруга живлення
GND: «земля» (контакт C)
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Користувацькі характеристики | |
| Вага (г) | 16 |
| Стан | Нове |
Інформація для замовлення
- Ціна: 40 ₴
