Модуль контролю температури на 2 вентилятори 4pin

Примітка: Це чотиридротовий ШІМ-контролер вентилятора може керувати тільки відповідно до стандарту Intel (12-48 В більшість чотиридротових вентиляторів підтримують), не може керувати 2-3 лінійними вентиляторами, не може повністю вимкнути вентилятор.

Контролер може працювати в діапазоні 8-60 В, фактична напруга живлення має відповідати робочій напрузі вентилятора. Наприклад, для керування вентилятором 12 В він має живитися від 12 В. Неправильний вибір джерела живлення може призвести до згоряння вентилятора та одночасного ушкодження панелі керування!

Технічні характеристики:

1. Вагова напруга: DC8-60 В (має бути рівно напругою вентилятора, вентилятор 12 В, але під час використання блока живлення 24 В вентилятор згорить)

2.Ток: Робочий струм приладової панелі 35 мА (12 В) 22 мА (24 В)

3. Контроль: не вентилятор межа струму, але плата вентилятора контакту роз'єму не перевищувати 4.максимальний струм 3A, використовувати більше струму вентилятора встановити вентилятор кабель живлення під'єднаний безпосередньо до мережі!

5.діапазон вихідного сигналу керування: 10% -100% (це діапазон вихідного сигналу, ситуація залежить від продуктивності вентилятора)

6.Технічні характеристики температурного зонда: NTC 10K B = 3950

7. Вимірювання температури: від -9,9 °C до 70,1 °C похибка <1 °C (використовуйте 1% точності зонда)

8.температурний діапазон температурної зони: прискорення температури 0-60 °C, повна температура 10-70 °C

9. Вимірювання швидкості: 10-9990 об/хв, більше, ніж завжди зображає максимальна роздільна здатність 10 об./хв, одиниці вимірювання * 10 об./хв (вимірювання швидкості відповідно до найпоширенішого 2-полюсний сигнал вентилятора дизайн, що пригнічує більшість вентиляторів є 2 полюси сигналу)

10. Швидкість попередження про зупинки: менш ніж 375 об/хв.

Інструкції з під'єднання:

Сині гвинтові клеми під'єднання до мережі (напруга живлення еквівалентно напругою вентилятора, і в діапазоні 8-60 В), будь ласка, зверніть увагу, щоб не прийняти неправильної полярності; "канал 1" і "канал 2" два 4P гніздо під'єднання вентилятора, послідовність лінії живлення є негативною, позитивною потужністю, зворотного зв'язку швидкості, ШІМ-керування (для подробиць, див. схему під'єднання нижча); "тепловий 1" і "2 теплове" під'єднання NTC термістора (параметр 10K B = 3950), відповідно, з двома каналами контролю температури вентилятора; "звуковий сигнал" гнізда змінного струму зумер, під час увімкнення сигналізації зупинки, вентилятор буде зупинити зумер звучання.

Примітка щодо під'єднання:

Максимально допустимий струм одного інтерфейсу вентилятора становить 3 А, якщо необхідно керувати вентилятором із великим струмом, встановіть кабель живлення вентилятора, безпосередньо під'єднаний до основного джерела живлення (за допомогою можливості контролера вентилятора не залежать від струму, але необхідно враховувати струмове навантаження силових провідників)

Опис дисплея:

Приладна панель через цифровий дисплей значення, праворуч від чотирьох світлодіодів цифрова трубка цифрова трубка поточне значення вказує значення першого рядка кожної таблиці призвело два канали температури та швидкості обертання (x10rpm), два призвело другий рядок відмітних представників каналу — дві температури та швидкості (x10 rpm). За нормальних умов роботи буде дотримуватися порядку почергово зображення чотирьох значень, можна в будь-який момент натисканням кнопки "+" "-" швидко перемкнутися на ручні значення, водночас ручне перемикання залишатиметься на цьому значення тривалий час, повертаючись в круглий стан. За потреби канал II дисплея може бути замаскований.

Примітка за настроюванням:

1. У стані налаштування. Швидкість і температурні зони, якщо понад 15 секунд не працює, автоматичний вихід без збереження даних.

2. Коли встановлена температура зони, повна температура має бути вищою, ніж той самий канал прискореної температури принаймні 5 градусів Цельсія, значення температури під час настроювання викликає цю умову не виконується, контролер буде автоматично коригувати ці температури для забезпечення відповідності з іншою різниці не низька в умовах 5 градусів Цельсія, це автоматично налаштовується в один бік, і якщо вам потрібно вручну налаштувати зворотний виклик іншої температури.

3. Два канали маскуються настроювання дисплея впливають тільки на робочий стан дані показують, що два канали керування й параметри настроювання не зачіпаються, нормальної роботи.

Пакет містить:

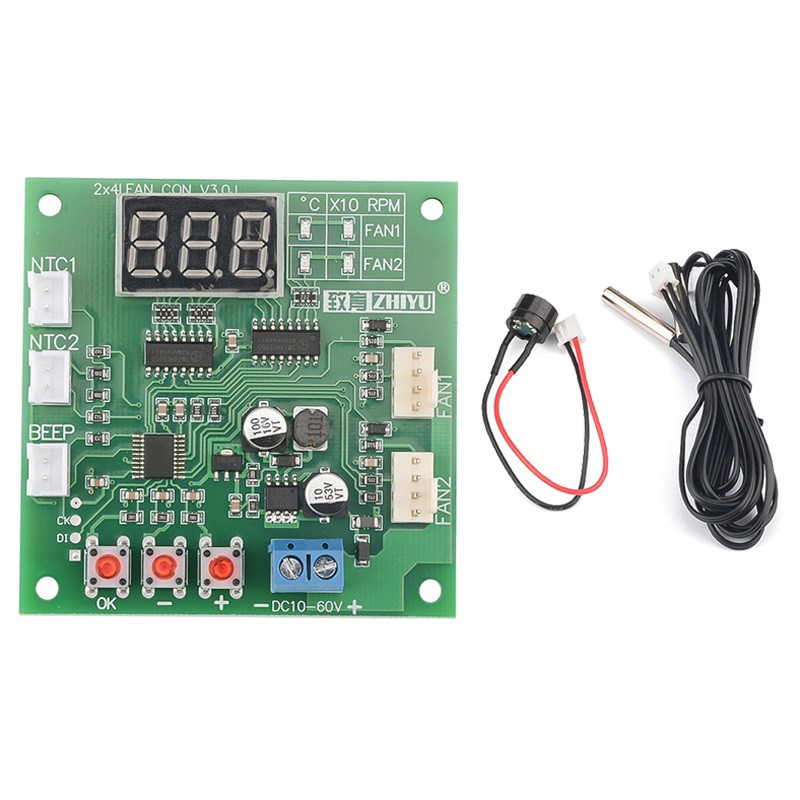

1x  -  4-дротовий контроль температури ШІМ контролер швидкості вентилятора комп'ютера

2x  -  1 метр температурний зонд

1x  -  Діаметр 12 мм довжина 10 см зумер
