Шим PWM bldc регулятор DC 12 V-36 V 500W Шим c датчиком Холла Контролер безщіткового електродвигуна

Шим PWM bldc регулятор DC 12 V-36 V 500W Шим c датчиком Холла Контролер безщіткового електродвигуна

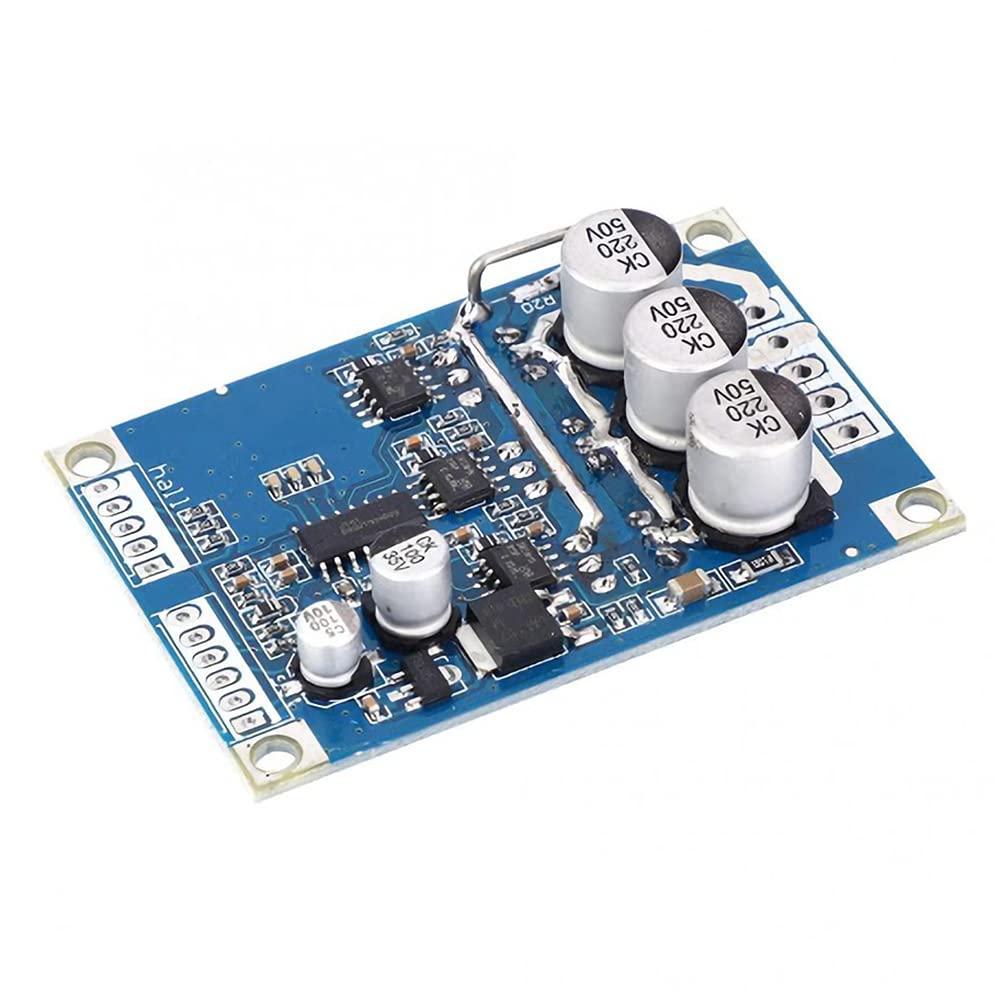

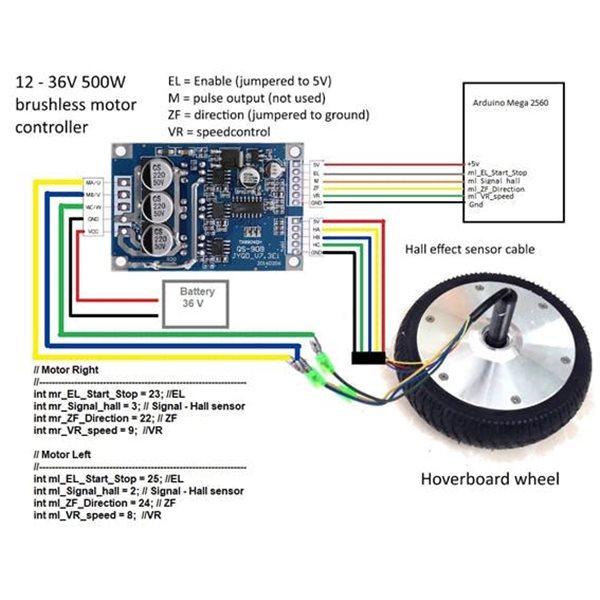

Цей модуль являє собою контролер безщіткового електродвигуна, який можна використовувати з двигунами з напругою від 12 В до 36 В, максимальною потужністю 500 Вт і максимальним струмом 15 А. Його також можна використовувати з двигунами ховерборда для створення інших проєктів з їхньою допомогою.

У модуль не входить радіатор! Без радіатора більше 60Вт не підтримує! Для безпечної роботи необхідний радіатор площею не менше 200 см2. Спалювання мода через надмірну температуру призведе до анулювання гарантії.

Модуль пропонує захист від блокування, захист від надмірного струму та керування напрямком обертання двигуна, що корисно для запобігання можливого пошкодження двигуна. Він також має сигнал керування швидкістю від 0,1 В до 5 В, що дає змогу регулювати швидкість двигуна відповідно до потреб.

Він оснащений датчиком Холла, який може визначати положення двигуна, що дає змогу синхронізувати фази для забезпечення плавного та ефективного обертання.

Технічні характеристики:

• Напруга живлення: 12-36 В постійного струму
• Струм споживання: <=15A
• Потужність драйвера: <= 500 Вт (тільки з радіатором, без радіатора макс. 60 Вт)
• Напруга керування швидкістю: 0,1 В-5 В
• Робоча температура: -40 - 85 градусів С
• Вологість: 90 % відносної вологості
• Захист замка: Так
• Контроль активації: Так
• Захист від перевантаження за струмом: Так
• Керування напрямком: Так
• Сигнал контролю швидкості: Так
• Розміри мм: 63 х 42 х 17 мм (Д * Ш * В)

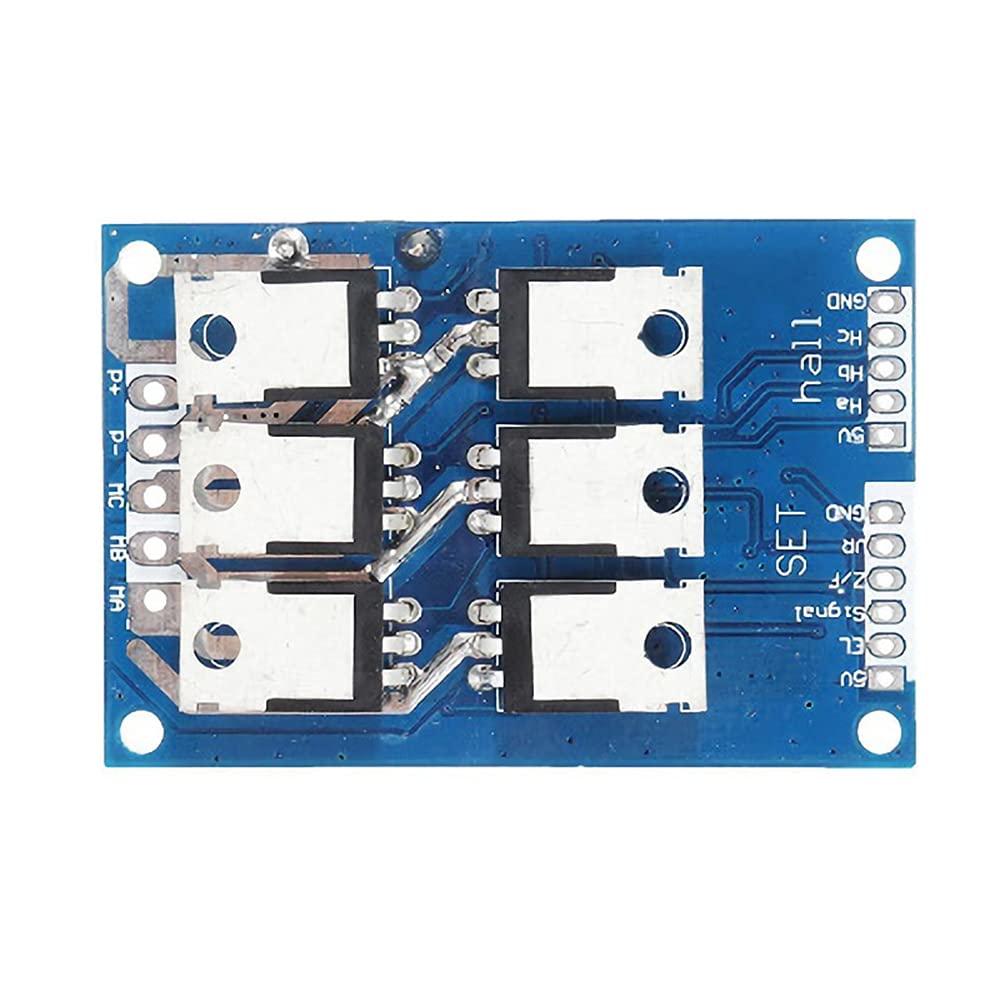

Термінал живлення:

• VCC (позитивне джерело живлення)
• GND (мінус живлення)
• MC (фази двигуна W)
• MB (В фаз двигуна)
• MA (фаза двигуна)

Комплект для керуючої частини:

• GND з'єднаний із землею (-)
• VR кінець регулятора 0-5В (відповідає 10% швидкості двигуна -100%)
• Реверсивне керування ZF (підключення до 5 В або заземлення може змінити напрямок обертання двигуна)
• Імпульсний вихід тахометра (залежно від кількості полюсів двигуна, що відповідає кількості імпульсів на оборот)
• EL термінал управління активацією (під'єднаний до 5В або землі, коли він працює, потім до 5В, коли він заземлений, двигун зупиняється)
• 5В 5В клема керування

HALL для терміналів залу:

• 5В, позитивний зал живлення
• Ха, сигнал залу
• Hb, сигнал холу
• Hc, сигнал холу
• GND, негативний зал
