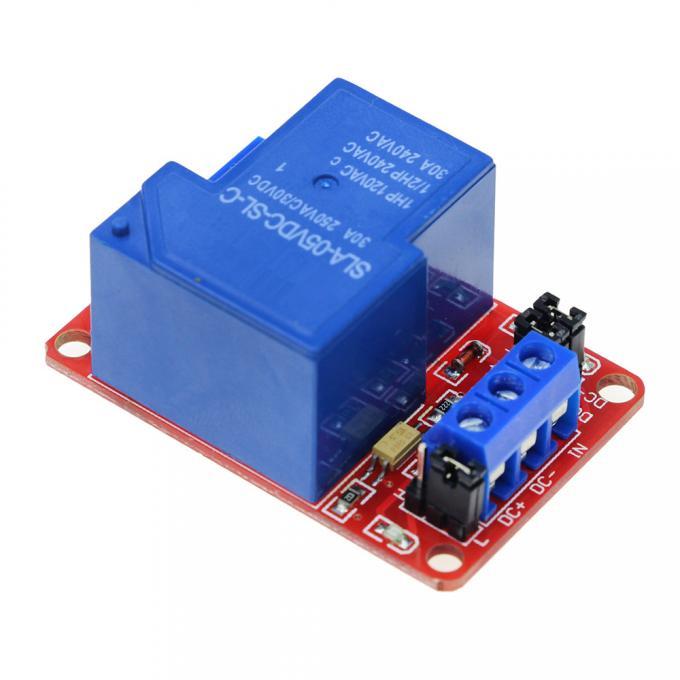

Мінімодуль потужного реле з опторозв'язкою 5 В 30 А
110 ₴
- Готово до відправки
- Код: 1265
Малогабаритний модуль потужного реле надає можливість вибору рівня керівного сигналу. Попри компактні розміри, цей модуль здатний комутувати навантаження з струмом до 30 А. Для керування реле потрібно лише 5 мА струму керівного сигналу. Для захисту входу та обмеження струму через оптрон гальванічної розв'язки на платі є струмообмежувачний резистор. Цей модуль надає надійне та зручне рішення для керування потужними навантаженнями з мінімальним рівнем керівного сигналу.
Контакти модуля:
- DC-: вхід негативного виведення джерела живлення
- DC+: вхід позитивного виведення джерела живлення
- HI-LO: перемичка вибору рівня керівного сигналу
- IN1: вхід керівного сигналу
Для керування модулем сигналом високого логічного рівня необхідно переставити перемичку в положення H*(2-3 піни). Для керування сигналом низького логічного рівня необхідно переставити перемичку в положення L*(1-2 піни).
Також на платі є дві перемички*(JD-DC+ і JD-DC-) повної гальванічної ізоляції модуля.
Характеристики:
- Напруга живлення: 5В
- Максимальний струм навантаження реле: 30А
- Струм сигналу керування: 5мА
- Розмір модуля: 50 мм * 33 мм * 24 мм
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Стан | Новий |
| Тип | Модуль |
| Тип модуля | Комунікаційний |
- Ціна: 110 ₴
