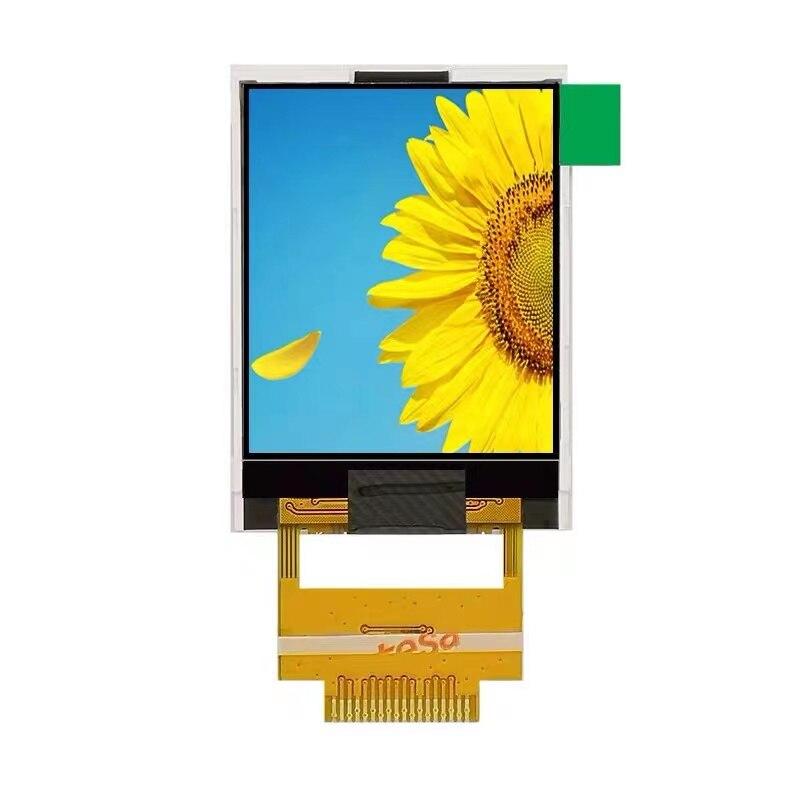

Дисплей для Esr, lcr тестера GM328A 1.8" TFT SPI lcd st7735s
140 ₴
- Готово до відправки
- Код: 1233
Дисплей для Esr, lcr тестера GM328A 1.8" TFT SPI lcd st7735sГотово до відправки
140 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
LCD ST7735s призначений для виведення тексту, зображень, графіків тощо. Такий дисплей часто використовують у багатьох іграшках, приладах тощо. Також цей графічний дисплей використовується в пристрої ESR, LCR тестер GM328A
Специфікація
1. Дисплей : CTC 1.8 дюйма
2. Роздільна здатність: 128х60 RGB
3. Чип драйвера: ST7735S
4. Тип інтерфейсу: 4-дротовий послідовний порт SPI
5. Відстань між контактами: 0,8 мм
6. Розміри: 34 (ширина) x 46,7 (довжина) x 2,3 (товщина) мм.
7. Розмір дисплея: 28,03(Ш)*35,04(Д)мм
8. Тип підсвітки: Samsung LED*2 Ток: 30 мА
9. Напруга: робоча напруга VCC=2.8V~3.3V
10. Загальна споживана потужність: 0.11w
11. Робоча температура: -20°C ~ +70°C
12. Температура зберігання: -30°C ~ +80°C
2. Роздільна здатність: 128х60 RGB
3. Чип драйвера: ST7735S
4. Тип інтерфейсу: 4-дротовий послідовний порт SPI
5. Відстань між контактами: 0,8 мм
6. Розміри: 34 (ширина) x 46,7 (довжина) x 2,3 (товщина) мм.
7. Розмір дисплея: 28,03(Ш)*35,04(Д)мм
8. Тип підсвітки: Samsung LED*2 Ток: 30 мА
9. Напруга: робоча напруга VCC=2.8V~3.3V
10. Загальна споживана потужність: 0.11w
11. Робоча температура: -20°C ~ +70°C
12. Температура зберігання: -30°C ~ +80°C
13. Кут огляду: 12:00 годин (широкий кут огляду дисплея)
14. Дотик: без дотику
15. Тип підключення: зварювання
Опис контактів
1: GND: контакт заземлення
2: LED-K: негативна клема світлодіода підсвітки
3: LED-A: Позитивна клема світлодіода підсвітки
4: GND: контакт заземлення
5: RST: лінія сигналу скидання, активний низький рівень
6: D/C: клема вибору команди/даних, L: команда, H: дані
5: DIN: лінія сигналу введення даних
8: CLK: тактовий сигнал
9: VCC: робоча напруга екрана (+2,8В~+3,3В)
10: VCC: робоча напруга екрана (+2.8V~+3.3V)
11 °C: сигнал вибору мікросхеми, активний низький рівень
12: GND: контакт заземлення
66: плавальний
°C: плавальний
°C: плавальний
16: NC: плавальний
інь GND: контакт заземлення
18: GND: контакт заземлення
2: LED-K: негативна клема світлодіода підсвітки
3: LED-A: Позитивна клема світлодіода підсвітки
4: GND: контакт заземлення
5: RST: лінія сигналу скидання, активний низький рівень
6: D/C: клема вибору команди/даних, L: команда, H: дані
5: DIN: лінія сигналу введення даних
8: CLK: тактовий сигнал
9: VCC: робоча напруга екрана (+2,8В~+3,3В)
10: VCC: робоча напруга екрана (+2.8V~+3.3V)
11 °C: сигнал вибору мікросхеми, активний низький рівень
12: GND: контакт заземлення
66: плавальний
°C: плавальний
°C: плавальний
16: NC: плавальний
інь GND: контакт заземлення
18: GND: контакт заземлення
Характеристики
| Основні | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Користувацькі характеристики | |
| Монітор | LCD |
| Підсвітка дисплея | Да |
| Тип | Цифровий |
| Кольоропередавання | Кольорова |
| Стан | Нове |
Інформація для замовлення
- Ціна: 140 ₴
