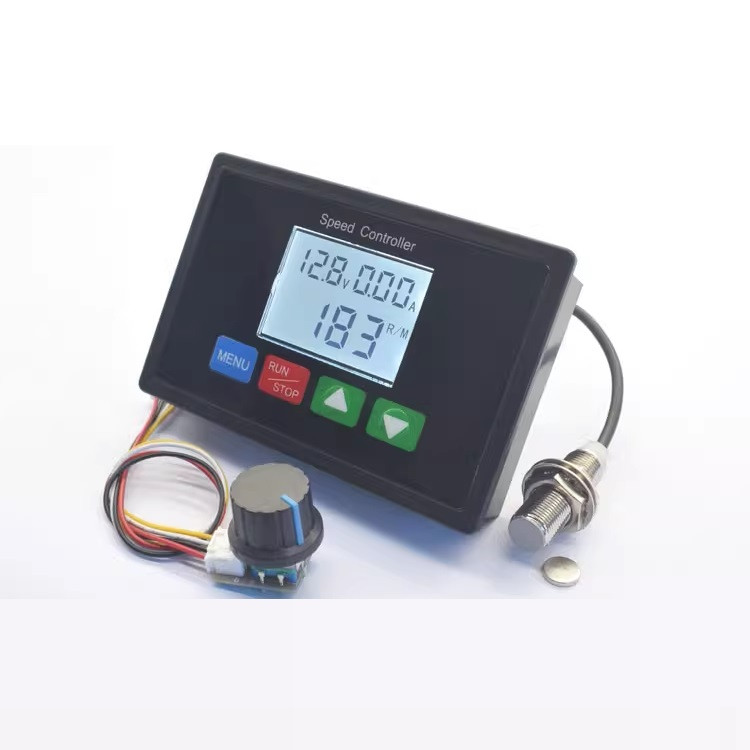

ШІМ регулятор обертів DC двигуна 10В-55В 30А
780 ₴
- Готово до відправки
- Код: 2933
ШІМ регулятор обертів DC двигуна 10В-55В 30АГотово до відправки
780 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
ШІМ регулятор швидкості обертання двигуна постійного струму. Розрахований на вхідну напругу 10-55 В 30 А з показниками
Обладнаний цифровим дисплеєм контролю вхідної напруги, показання амперметра та швидкості двигуна у відсотках.
Цей контролер двигуна знаходить широке застосування у ЧПУ.
Не перевищуйте номінальні значення!
Назва продукту: SMART 80-C
Модель: SMART
Вхідна напруга: в межах DC10-55V (конкретна напруга дорівнює номінальній напрузі двигуна)
Вимірювальна напруга: DC10-55V
Вимірювальний струм: в межах 30A
Пусковий струм: 100ma
Точність струму: 5%
Тип регулювання швидкості: регулювання струму
Цифрова шкала: 0-100 процентна
Діапазон вимірювання швидкості: 10-9999
Повільний старт повільна зупинка: 0-10 секунд настроювані верхній і нижній межі: 0-100% настроювані
Значення прискорення й уповільнення: 1%, 2%, 5%, 10%, 15%, 20%, 25% на вибір
Захист від зниженої напруги: 0-55 В настроюється
Режим захисту від перевантаження за струмом: режим 1 вимикає вихід, режим 2 підтримує заданий струм
Захист від перевантаження за струмом: 0-30А настроювана
Режим запуску під час увімкнення живлення: режим 1 без запуску під час вмикання живлення, режим 2 самозапуск під час увімкнення живлення Опорний двигун: щітковий двигун
Вихідна напруга: лінійна під навантаженням
Режим керування швидкістю: точка +- енкодер подвійного використання
Діапазон швидкості: 0--100% Частота керування: 15KHZ
Вага нетто основного блока: 100 г Вага нетто енкодера: 11 г
Перемикач Холла: 39 г L-кронштейн: 15 г
Тип підключення: клемна колодка типу "забір"
Метод пресування: вбудований
Розмір пресового модуля: 116 мм*76мм*30 мм
Отвір панелі: L*W 109мм*70 мм
Примітка: Вхід має бути розділений на позитивну та негативну вхідну напругу має бути рівно номінальною напругою двигуна (в межах 10-55 В постійного струму).
Наприклад, номінальна напруга двигуна 12 В вхідна напругаометра 12 В номінальна напруга двигуна 36 В вхідна напруга фонтана 36 В
Встановлення магніту та перемикача Холла
Зверніть увагу на полярність магніту під час встановлення, якщо магніт проходить поруч із перемикачем Холла без індикації швидкості, поміняйте іншу сторону магніту, кріплення має бути надійним, щоб запобігти викиду на високій швидкості.
Наприклад, номінальна напруга двигуна 12 В вхідна напругаометра 12 В номінальна напруга двигуна 36 В вхідна напруга фонтана 36 В
Встановлення магніту та перемикача Холла
Зверніть увагу на полярність магніту під час встановлення, якщо магніт проходить поруч із перемикачем Холла без індикації швидкості, поміняйте іншу сторону магніту, кріплення має бути надійним, щоб запобігти викиду на високій швидкості.
Ефективна відстань між передньою частиною перемикача Холла та магнітом <5 мм, N полюс магніту є ефективним
Перемикач Холла та двигун мають бути закріплені скобами, а не триматися руками для вимірювання швидкості
Магніт закріплений на обертовому валу великого діаметра, диск, що обертається, має бути майже концентричним горизонтальним обертанням, коливання без горизонтального обертання призведе до неточного виявлення
Перемикач Холла та двигун мають бути закріплені скобами, а не триматися руками для вимірювання швидкості
Магніт закріплений на обертовому валу великого діаметра, диск, що обертається, має бути майже концентричним горизонтальним обертанням, коливання без горизонтального обертання призведе до неточного виявлення
Схема встановлення має такий вигляд
Схема
Інструкції з роботи із ШІМ:
Натисніть і утримуйте клавішу MENU для входу в настроювання
Коротке натисніть клавішу MENU для перемикання між спідометром і процентним вимірювачем
Тривало натисніть RUN/STOP, щоб вимкнути підсвітку.
Коротке натисніть RUN/STOP, коли кнопка налаштування розміщена на поверхні, щоб зберегти та вийти.
Після вимкнення перевантаження за напругою і струму, коротко натисніть клавішу ПУСК/СТОП для повторного запуску
Натисніть і утримуйте клавішу MENU для входу в настроювання
Коротке натисніть клавішу MENU для перемикання між спідометром і процентним вимірювачем
Тривало натисніть RUN/STOP, щоб вимкнути підсвітку.
Коротке натисніть RUN/STOP, коли кнопка налаштування розміщена на поверхні, щоб зберегти та вийти.
Після вимкнення перевантаження за напругою і струму, коротко натисніть клавішу ПУСК/СТОП для повторного запуску
9 основних функцій описані нижче:
Функція 1 - Встановлення часу повільного запуску: 000-100 (0-10 секунд) регульований час повільного запуску, типово 1 секунда;
Функція 2 - Настроювання часу повільної зупинки: 000-100 (0-10 секунд) регульований час повільної зупинки, типово 1 секунда;
Функція 3 - Настроювання нижньої межі швидкості: 000-080 (0-80%) регульований час, за замовчуванням 0;
Функція 4 - Настроювання верхньої швидкості: 000-100 (0-100%) регульована, стандартно 100%;
Функція 5 - Встановлення значення збільшення/зменшення швидкості: 1, 2, 5, 10, 15, 20, 25 процентна зміна швидкості під час кожного натискання кнопки збільшення/зменшення. 1%, 2%, 5%, 10%, 15%, 20%, 25%, по умолчанию 1 (1%);
Функція 6 — Встановлення значення захисту від зниженої напруги: 0-55 В, налаштування 0 В означає брак функції захисту від зниженої напруги, перевищення на 200 мс вважається чинним;
Функція 7 - Настроювання значення захисту від надструмів: 0-20A регульована (починаючи з 0.5 A, збільшується на 0.5 A), встановлення 0A означає брак функції захисту від надструму; Функція 8 — Настроювання режиму захисту від надструму: 0-20A регульована (починна з 0.5 A, збільшується на 0.5 A), встановлення 0A означає брак функції захисту від надструму;
Функція 8 - Настроювання режиму захисту від надструму:
Режим 1: вихід вимикається безпосередньо, коли струм досягає значення захисту упродовж 200 мс,
Режим 2: настроювання граничного струму зберігається, коли струм досягає значення захисту упродовж 200 мс.
Режим 2 підтримує встановлене значення струму захисту, коли струм досягає значення захисту за 200 мс, режим типово 1;
Функція 9 - Режим запуску під час увімкнення живлення: у режимі 1 двигун не запускається після вмикання живлення, у режимі 2 двигун запускається після увімкнення живлення, режим типово 1;
Функція 1 - Встановлення часу повільного запуску: 000-100 (0-10 секунд) регульований час повільного запуску, типово 1 секунда;
Функція 2 - Настроювання часу повільної зупинки: 000-100 (0-10 секунд) регульований час повільної зупинки, типово 1 секунда;
Функція 3 - Настроювання нижньої межі швидкості: 000-080 (0-80%) регульований час, за замовчуванням 0;
Функція 4 - Настроювання верхньої швидкості: 000-100 (0-100%) регульована, стандартно 100%;
Функція 5 - Встановлення значення збільшення/зменшення швидкості: 1, 2, 5, 10, 15, 20, 25 процентна зміна швидкості під час кожного натискання кнопки збільшення/зменшення. 1%, 2%, 5%, 10%, 15%, 20%, 25%, по умолчанию 1 (1%);
Функція 6 — Встановлення значення захисту від зниженої напруги: 0-55 В, налаштування 0 В означає брак функції захисту від зниженої напруги, перевищення на 200 мс вважається чинним;
Функція 7 - Настроювання значення захисту від надструмів: 0-20A регульована (починаючи з 0.5 A, збільшується на 0.5 A), встановлення 0A означає брак функції захисту від надструму; Функція 8 — Настроювання режиму захисту від надструму: 0-20A регульована (починна з 0.5 A, збільшується на 0.5 A), встановлення 0A означає брак функції захисту від надструму;
Функція 8 - Настроювання режиму захисту від надструму:
Режим 1: вихід вимикається безпосередньо, коли струм досягає значення захисту упродовж 200 мс,
Режим 2: настроювання граничного струму зберігається, коли струм досягає значення захисту упродовж 200 мс.
Режим 2 підтримує встановлене значення струму захисту, коли струм досягає значення захисту за 200 мс, режим типово 1;
Функція 9 - Режим запуску під час увімкнення живлення: у режимі 1 двигун не запускається після вмикання живлення, у режимі 2 двигун запускається після увімкнення живлення, режим типово 1;
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Стан | Новий |
| Користувальницькі характеристики | |
| Вес (гр.) | 120 |
| Особисті нотатки | rozetka |
