Захист реле RC варістор SSR

40 ₴

Мінімальна сума замовлення на сайті — 100 грн

  • Готово до відправки
  • Код: 2893
Захист реле RC варістор SSR
Захист реле RC варістор SSRГотово до відправки
40 ₴
+380 (63) 613-08-10
Менеджер
+380 (63) 613-08-10
Менеджер
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Для тиристорів і реле, наприклад, SSR

У разі сильноточних ланцюгів (AC/DC) і особливо ланцюгів з індуктивним навантаженням завжди необхідно пам'ятати про використання відповідних захисних пристроїв, як-от варистори (MOV) або RC-чеп, під'єднані паралельно вихідним контактам реле, наприклад, SSR, для захисту від небажаних перешкод від мережі або навантаження, наприклад, напруги на виводах.

Відповідний вибір захисту залежить від характеру навантаження, струму та типу комутованої напруги та має вибиратися індивідуально. Дуже часто RC-ланцюг складається з R = 33-1000 Ом/1-5 Вт, C = 1nF-0.10μF — точні значення RC вибираються на основі номограм.

Варістор треба вибирати відповідно до типу та значення напруги в ланцюгу навантаження. Передбачається, що його напруга становить 1,6-1,9 від номінальної комутованої напруги.

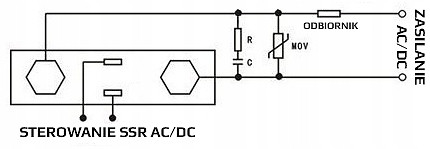

Приклад схеми із захистом нижчий.

Технічні характеристики:

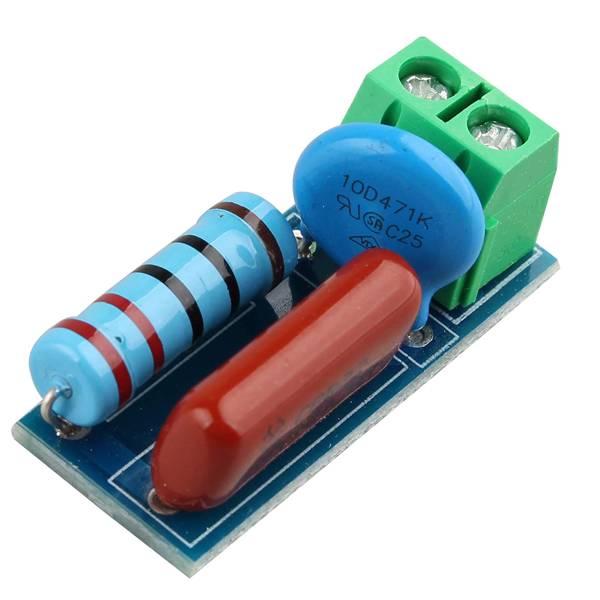

  • друкована плата PCB двостороння з металізованими отворами
  • модуль вимкнення з ланцюгом R (100 Ом), C (100нФ) і варістором 10D471K для захисту тиристора або реле, наприклад, SSR
  • для індуктивних навантажень AC/DC 5~400 В (наприклад, двигунів)
  • потужність менш ніж 1000 Вт
  • схема поглинання поглинає індуційовану електродвигувальну силу від навантаження
  • варістор запобігає надмірним коливанням напруги або струму
  • гвинтовий роз'єм ARk для під'єднання споживчих кабелів макс. 2,5 мм2
  • Розміри друкованої плати: 13x40 мм
  • паралельне з'єднання з контактами тиристора або реле SSR

Характеристики
Основні
ВиробникБез бренда
Країна виробникКитай
Користувацькі характеристики
Вес (гр.)7
СтанНове
