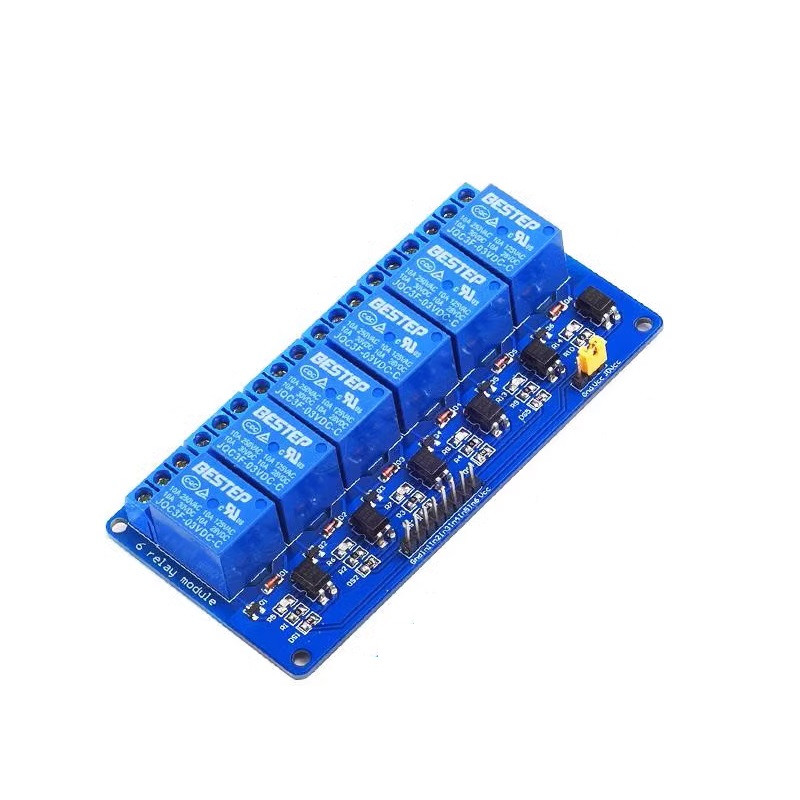

Релейний модуль 6-канальний с опторазвязкой 10A

Модуль містить у собі 6 реле JQC3F-03VDC-C і схему керування. Реалізована повна опоелектронна розв'язка від ланцюгів керування на базі оптопари PC817C. Є світлодіодна індикація стану кожного реле. Реле спрацьовує під час подавання на вхід низького рівня сигналу. Напруга живлення 5 В постійного струму.

Споживаний струм до 250 мА. Максимальний комутований у навантаженні струм до 10A за змінної напруги до 250 В, або 10 А за постійної напруги до 30 В.

 6-канальний релейний модуль може керуватися великим коліщатком мікроконтролерів, як-от Arduino, AVR, PIC, ARM тощо.

Характеристики:

• робочий струм реле: 15 – 20мА;
• керівна напруга реле 5 В;
• реле высокого тока JQC3F-03VDC-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
• світлодіодна індикація стану кожного реле;
• стандартний інтерфейс, через який можна керувати релейним модулем за допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або з комп'ютера;
• габарити: 49,3 х 38,2 х 20,0 мм;
• вага: 30 г.
