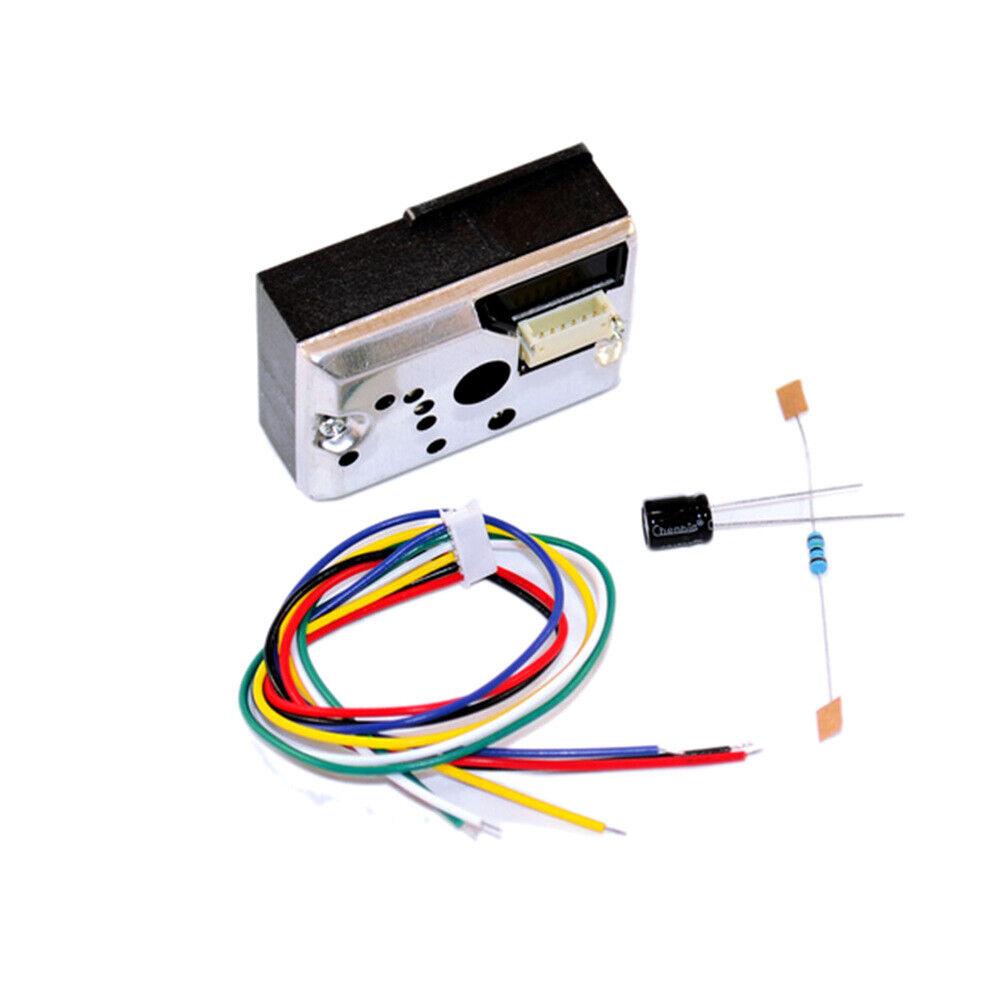

Датчик пилу Gp2Y1014Au Pm2,5 замість Gp2Y1010Au0F

Оптичний датчик пилу Sharp (GP2Y1014AU0F) особливо ефективний у разі виявлення дуже дрібних частинок, як-от сигаретний дим.

І широко використовується в системах очищення повітря.

У цьому пристрої інфрачервоний світловивчальний діод і фототранзистор розташовані за діагоналі, що дає змогу йому виявляти відбиття світло пилу в повітрі.

Датчик має дуже низьке споживання струму (20 мА, типовий струм 11 мА) і може проводити датчики до 7 В постійного струму. На виході виходить аналогова напруга, пропорційна виміряній концентрації пилу, з чутливістю 0,5 В/0,1 мг/м3.

Специфікація

Напруга живлення: 5-7 В

Робоча температура: -10-65 градусів Цельсія

Споживаний струм: 20 мА

Величина виявлення частинок: 0,8 мікрона

Чутливість: 0,5В/(0,1мг/м3)

Напруга в чистому повітрі: 0,9 В типовий

Робоча температура: -10~65°C

Температура зберігання: -20~80°C

Термін служби: 5 років

Розмір: 46 мм × 30 мм × 17,6 мм

Вага: 15 г

Принцип виявлення
Принцип роботи датчика показаний на малюнку нижче. Датчик має отвір для вільного проходження повітря, спрямовано випромінює світлодіодне світло та визначає вміст пилу через виявлення світла, заломленого пилом у повітрі.
