Плата розширення Arduino CNC Shield V3.0, плата драйвера A4988

Плата розширення CNC Shield v3 розроблена для створення різних пристроїв із числовим програмним керуванням на базі контролера Arduino UNO, як-от 3D-принтери, гравіальні та фрезерні станки, станки портальної різання, маркувальні пристрої та промислові роботи. За допомогою контролера Arduino можна використовувати верстат як автономно, так і керувати ним через USB-порт, під'єднаний до комп'ютера.

Плата розширення CNC Shield v3.0 для Arduino UNO призначена для створення CNC машини (ЧПУ верстати):

• ринтер (необхідне реле для нагрівання хотенда та столу) 3D-п


• лазерний роутер


• гравіальний роутер


• фрезерний верстат

Характеристики:

Можливість працювати з відкритим універсальним ПЗ (GRBL) і стандартним G-кодом;

До 4 осей керування;

До 6 кінцевих вимикачів;

Керування шпинделем (ввімкнення, напрямок обертання, охолодження) або іншим виконавчим пристроєм;

Драйвери крокових двигунів: A4988, DRV8825;

Підтримка мікрошага;

Компактний дизайн;

Напруга живлення: 12...36В;

Габаритні розміри — 65 х 55 х 20 мм;

Маса — 32 г.

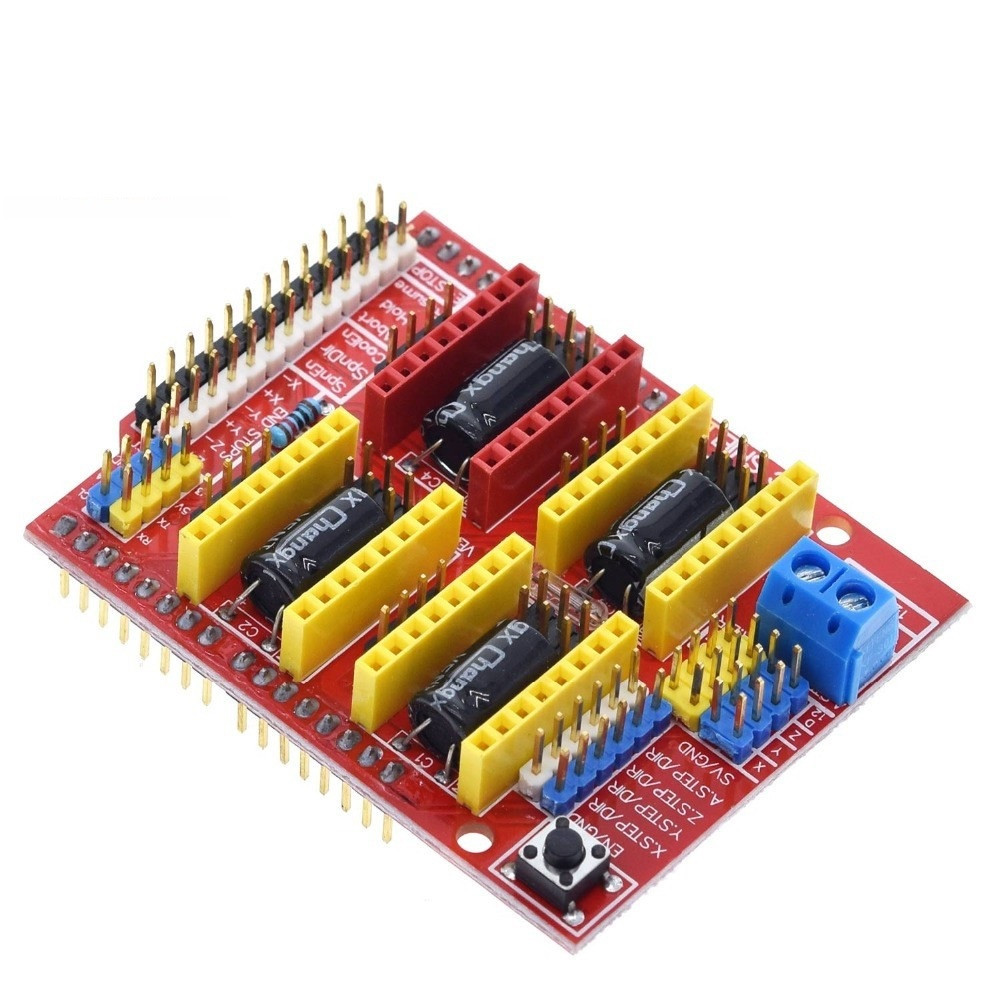

CNC Shield має чотири слоти, для під'єднання чотирьох драйверів двигунів. Слоти, позначені жовтим кольором, відповідають за осі X, Y, Z, червоний слот за вісь A. Плата розширення може працювати з драйверами двигунів A4988 або DRV8825.



Необхідно встановити драйвери та налаштувати плату за допомогою перемичок, потім завантажити готову прошивку (GRBL) в Arduino. Усередині контролера Arduino прошивка GRBL обмінюється інформацією з комп'ютером за допомогою G-кодів. Для налаштування використовується програмне забезпечення Universal-G-Code-Sender, яке дає змогу здійснювати всі потрібні параметри в консолі комп'ютера. Ця плата розширення CNC Shield v3 підходить для створення різних верстатів із числовим програмним керуванням, як-от 3D принтери, гравіювальні, фрезерні, маркувальні, верстати портальної різання, а також для промислових роботів. Контролер Arduino дає змогу керувати верстатом як автономно, так і за допомогою комп'ютера через USB-порт https://github.com/winder/Universal-G-Code-Sender).
