Генератор імпульсів ШІМ MKS OSC V1.0 крокового двигуна

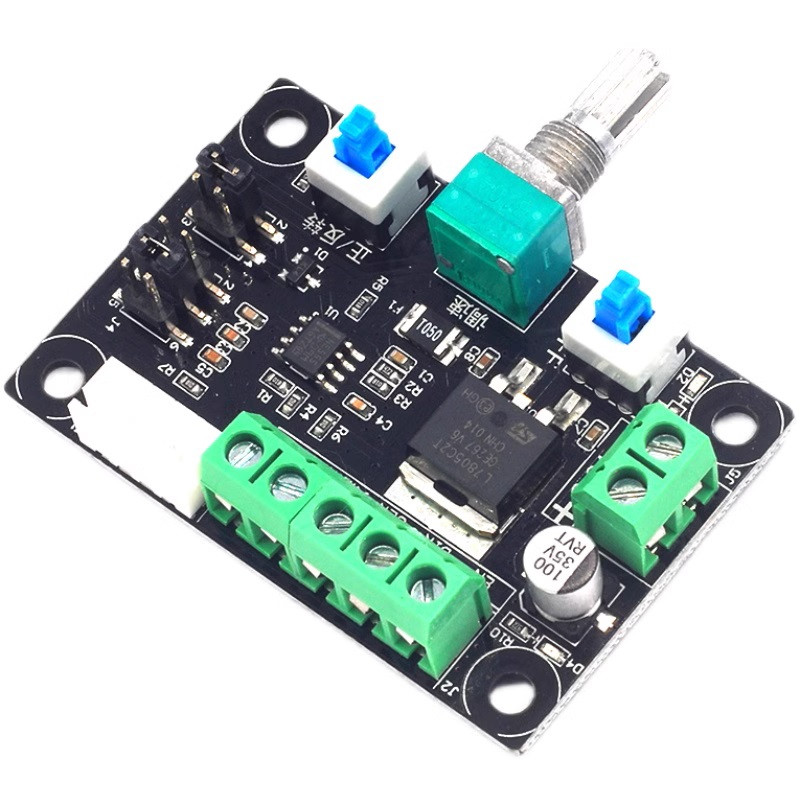

         Цей генератор імпульсів ШІМ MKS OSC V1.0 призначений для керування кроковими двигунами. Він є чудовим регулятором для керування драйвером крокового мотора. Якщо у вас немає плати від 3D принтера або ви не хочете витрачати час на створення програми для Ардуїно, то цей генератор імпульсів ШІМ MKS OSC V1.0 — чудове рішення. Він допоможе запустити ваш крокик із легкістю.

• Модуль MKS OSC V1.0 є генератором керівних сигналів для драйвера крокового двигуна.
• Контролер MKS OSC V1.0 у зв'язці з драйвером крокового двигуна, самим кроковим двигуном і блоком живлення — це вже повністю готова платформа керування.
• Найбільша навантаження, яку може підтримувати модуль — 4 А.
• Є три діапазони керівної частоти: висока — 5.4 кГц — 160 кГц, середня — 540 Гц-16.6 кГц і низька — 80 Гц-2.4 кГц. Перемикання режимів здійснюється за допомогою джампера.
• 2 режими генерації сигналів: імпульсних сигналів або ШІМ-сигналів.

Характеристики:
Напруга живлення: 8-24 вольти DC
Діапазони управної частоти: 5.4кГц-160кГц, 540Гц-16.6кГц, 80Гц-2.4кГц
Розмір: 58 x 38.6 мм

• можливість регулювати швидкість обертання крокового двигуна;
• поступова зміна вектора обертання;
• просте керування модулем;
• можливість не використовувати комп'ютер у процесі керування;
• економне споживання енергії.

Модуль сприймає електронавантаження, не даючи змогу драйверу крокового двигуна перевантажуватися, захищає його від перегрівання.

Під'єднання генератора імпульсів ШІМ MKS OSC V1.0

Під'єднання драйвера крокового двигуна, інший знак порту, але та сама функція

EN = ENA = FREE Ввімкнути
PUL = PULS = CLK Імпульс
DIR = CW = CWW Напрямок

Загальне анодове з'єднання (з'єднання з B)

EN + PUL + DIR + все під'єднується до загального анодного порту
EN — під'єднується до EN
PUL — під'єднується до CLK
DIR — під'єднується до DIR

Загальне котодне з'єднання (з'єднання з B)

EN-PUL-DIR — все під'єднується до загального касторного порту
EN + під'єднується до EN
PUL + під'єднується до CLK
DIR + під'єднується до DIR
