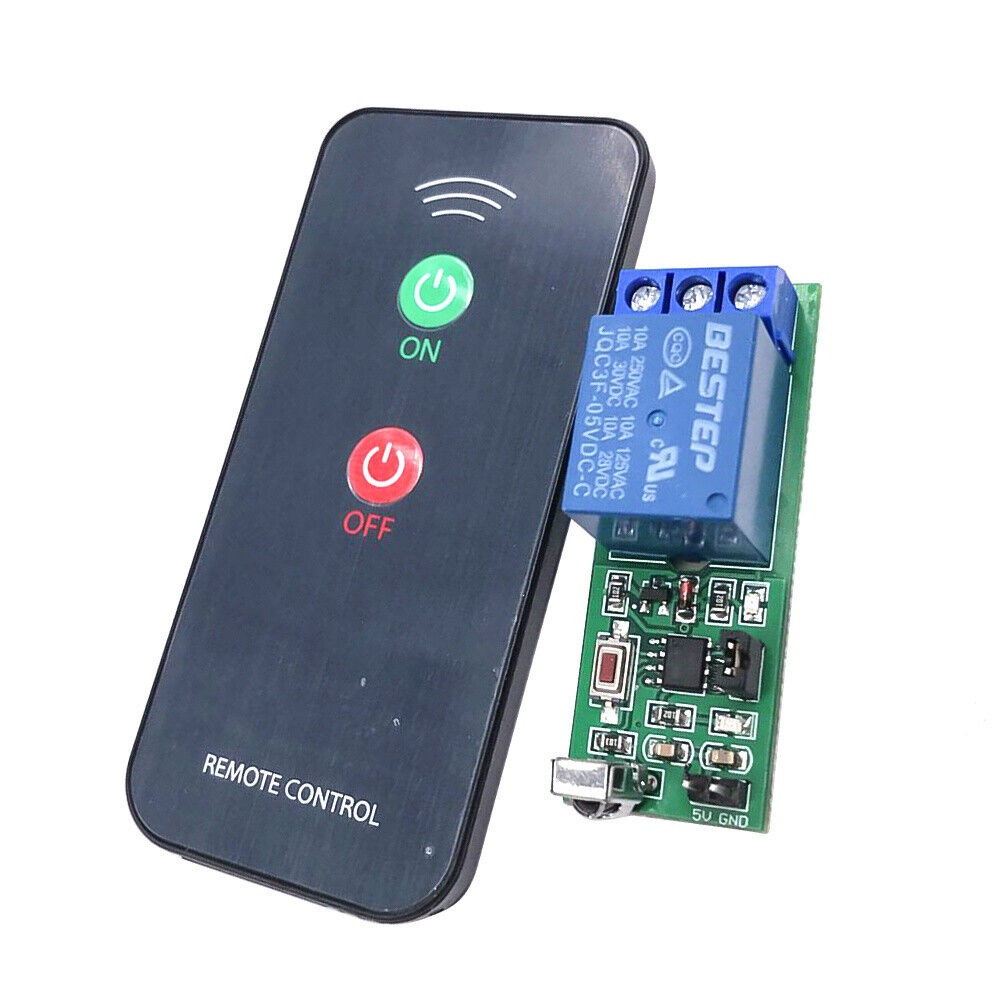

Релейний модуль з ІЧ-приймачем TL1838 і пультом дистанційного керування

Релейний модуль з ІЧ-приймачем TL1838 і пультом дистанційного керування

1. Модуль приймає справжнє високоякісне реле 10A, максимальне навантаження інтерфейсу: 250V/10A AC, 30V/10A DC

2. Перемичка може перемикати режим роботи реле

3. Навчання інфрачервоний перемикач дистанційного керування, який дає змогу MCU запам'ятати ключові дані значення пульта дистанційного керування, так що він може керувати перемикачем реле

4. Фіксовані отвори для болтів для легкого встановлення

5. Теоретична відстань до приблизно 8-12 метрів, проста у використанні



Навчання інфрачервоний перемикач дистанційного керування, як випливає з назви, дає змогу мікроконтролеру запам'ятати ключове значення даних пульта дистанційного керування, так що він може керувати перемикачем реле, способом навчання знову, ви можете змінити збережені ключові дані, наприклад, ви використовуєте "8" ключ на пульті дистанційного керування, щоб вчитися, ви можете використовувати "8", щоб зробити ключ керування після успіху, вимкнення живлення дані не будуть втрачені, якщо ви хочете використовувати ключ "9" для керування, вам потрібно, щоб мікроконтролер вчитися знову буде вносити зміни.



Інструкції з використання модуля.

1, увімкніть блок живлення, під'єднаний правильно світлодіодний індикатор, 5 секунд після того, як модуль працює нормально, реле працює водночас!

2, довго натисніть кнопку S1, індикатор блимає, модуль у режим навчання, натисніть будь-яку кнопку пульта дистанційного керування, індикатор перестає блимати навчання завершено!

3、Через перемичку можна перемкнути режим роботи реле (самоблокування або наведення).

4、Пульт дистанційного керування має вбудовану батарею

Примітка: Джерело живлення має бути 5 В, напруга вища за 5,5 В призведе до згоряння мікроконтролера.

Теоретична відстань становить приблизно 8-12 метрів, але фактичне застосування залежить від навколишніх чинників довкілля та проміжних перешкод (як-от діафрагма, скло або інші економічні перешкоди), приймач голова використовує HX1838T (дуже гарна якість T версії, а не загальний експериментальний приймач голову) може приймати 38K частоти даних будь-якого коду дистанційного керування!

Примітка: Більшість пультів дистанційного керування для побутової техніки можуть бути вивчені та ідентичні, але для кондиціонерів, не-38KHz пульти дистанційного керування не можуть бути вивчені!



Комплектація:

1 x Релейний модуль

1 x Пульт дистанційного керування
