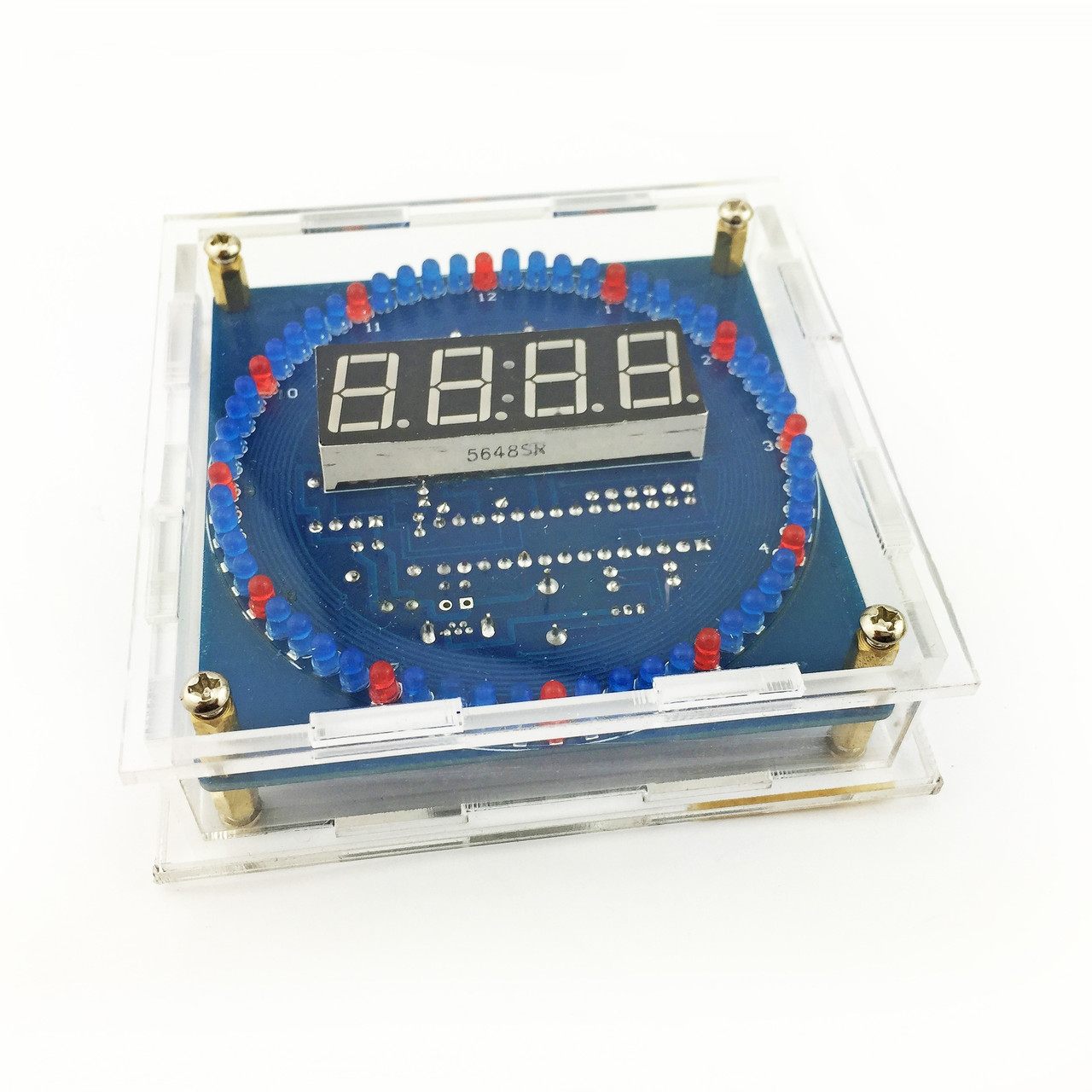

Годинник-конструктор для складання з корпусом, кабелем живлення, червоний

Годинник має червоний циферблат

Особливості:
Цей електронний годинник працює на основі LED-дисплея і збирається з різних компонентів, що підключаються, що забезпечує високу успішність його виготовлення. Годинник містить шість анімацій часу, які чітко і яскраво відображають час та інші функції. Вбудоване світлодіодне миготливе світло має чотири режими відображення анімації в автономному режимі. Цей світловий ефект декоративний і додає естетичну привабливість в інтер'єр вашого будинку.

Електронний годинник відображає час і температуру, показуючи точний час. Він також має функцію пам'яті часу, яка зберігає час у разі вимкнення живлення. Функція будильника вмикає і вимикає його за бажанням. Крім того, завдяки функції керування освітленням, яскравість годинника автоматично регулюється залежно від рівня освітлення навколишнього середовища.

Загальні проблеми:
1. Неправильна послідовність зварювання. Рекомендується спочатку припаяти світлодіодну лампу, потім припаяти задні компоненти, припаяти LED індикатор і, нарешті, вставити чіп.
2. У світлодіодних лампах звертайте увагу на позитивні та негативні полюси, довгі ніжки та позитивні полюси.
3. Виїмка мікросхеми і виїмка основи повинні відповідати виїмці, позначеній на платі.
4. Зумер зверніть увагу на позитивні та негативні полюси, довгі ніжки позитивного полюса, значення опору має відповідати зазначеному на логотипі.

5. Транзистор має бути вставлений у тій самій формі, що й на платі.r> 6. LED індикатор звертає увагу на напрямок, а десяткова крапка знаходиться нижче.
7. Джерело живлення зверніть увагу на позитивний і негативний полюси, напруга постійного струму джерела живлення - 5В.
8. Перевірте, чи немає короткого замикання припою і паяних з'єднань. Це явище зустрічається часто.
9. Якщо дисплей відображається ненормально або час не минає, витягніть DS1302 і кнопки. Батарею, потім підключіть DS1302, не підключайте батарею, а потім увімкніть живлення, Поставте батарею для нормальної роботи.
10. Якщо окремі індикатори не горять, перевірте паяльні замикання індикаторів, що не горять, та пайку, перевірте її, і замініть індикатор, якщо він не горить.
11. якщо чотири цифрові трубки мають однаковий код сегмента, який завжди ввімкнений і підсвічується, деякі світлодіоди також завжди ввімкнені через електростатичний пробій світлодіода цифрової трубки, що спричиняє загальний контакт одного кристала з цією лампою.

Функції годинника:
1. Рік, місяць, день, час, температура круглий дисплей: нове оновлення круглого дисплея, якщо хочете бачити дату і температуру без натискання кнопки, зручніше і простіше!
2.погодинний хронометраж: коли функція всю годину хронометраж увімкнена, година куранти з 8:00 до 22:00 щодня, але не вночі, коли ви лягаєте спати. Звичайно, ви також можете відключити функцію погодинного хронометражу!!!
3. будильник: З будильником ви можете встановити час будильника на свій розсуд. У попередній версії багато хто говорив, що час будильника занадто довгий, але багато хто говорив, що час будильника занадто короткий. Вирішили зробити час будильника регульованим!
4) Температурний сигнал: коли температура довкілля нижча за встановлену мінімальну температуру або вища за встановлену максимальну температуру, буде видано сигнал тривоги, щоб нагадати вам увімкнути або вимкнути кондиціонер, щоб у вашому домі підтримувалася помірна температура!
5. Час вимкнення і переходу: Після налаштування заданого часу, навіть якщо живлення втрачено, після повторного ввімкнення, немає необхідності повторно встановлювати час.
6. Вибір світлодіодного дисплея: Зовнішній кільцевий світлодіод має до 10 шаблонів відображення.


Опис основних функцій:
    На годиннику є два світлових перемикача S1 і S2, у стані відображення часу, коротке натискання на S2 відобразить дату, у стані відображення дати, а потім натискання на S2 відобразить день тижня, у стані відображення дня тижня, а потім натискання на S2 відобразить рік. S1 використовується для відображення температури та часу будильника, коротке натискання на S1 відобразить температуру, а потім ще одне натискання відобразить час будильника. Натисніть і утримуйте одночасно S1 і S2 протягом короткого часу для перемикання режиму відображення кругової світлодіодної індикації, всього існує 6 режимів відображення, натисніть один раз для перемикання одного з них, перемикання відбувається циклічно. Одночасно натисніть і утримуйте S1 і S2 не більше ніж 3 секунди, це призведе до переходу в режим налаштування, на цифровій слухавці з'явиться напис "Fu-1", від імені функції 1, є 5 функцій: 1. встановлення часу, 2. встановлення року, місяця і дня, 3. встановлення часу будильника, 4. встановлення всього часу дзвінка. Під час встановлення сигналу будильника біт години може бути встановлений на 24, під час встановлення на 24 зберігається, тобто вимикається сигнал. У режимі налаштування S1 перемикає номер функції, S2 входить у відповідну функцію, після входу у відповідну функцію натисніть S1 для збільшення номера миготливого сегмента біта, S2 перемикається на наступний сегмент біта. Після переходу до наступного сегмента натисніть S2 ще раз для збереження і виходу з режиму налаштування.

Розмір друкованої плати: Довжина: 81 мм * 81 мм
Робоча напруга: 5V (доступний зарядний пристрій мобільного телефону, перезаряджаються скарби, живлення від порту USB)
Прошивка MCU: прошивка була прошита, встановлена для безпосереднього використання
Функція: комплект годинника з автоматичним регулюванням яскравості, час і температура чергуються дисплей, з будильником, функція пам'яті вимкнення живлення
