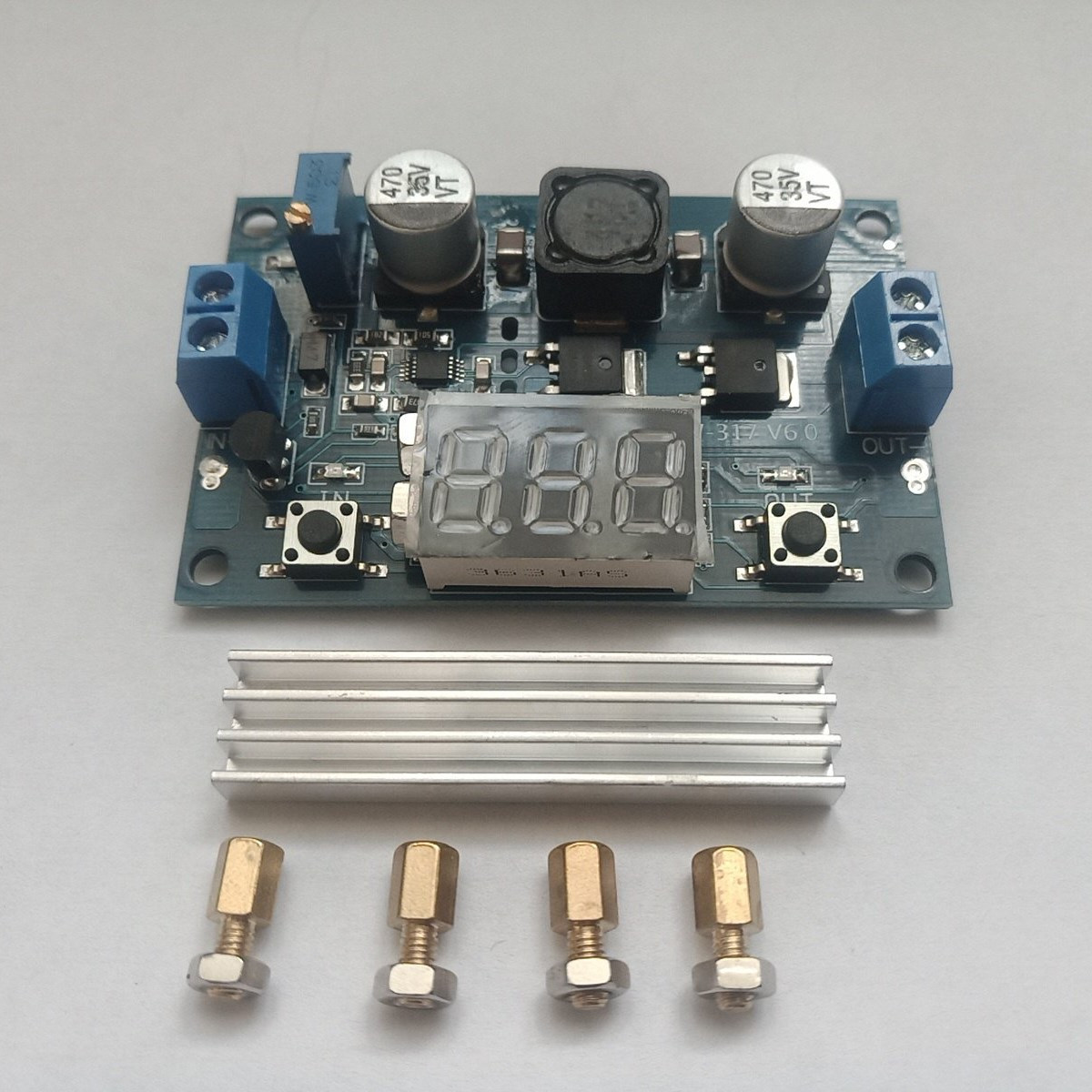

Підвищувальний модуль, перетворювач DC-DC LTC1871 6А, 3.5 — 35 В

Пристрій підвищення напруги дає змогу отримати постійну напругу, що перевищує напругу джерела живлення. Регулювання вихідної напруги відбувається за допомогою багатообертового змінного резистора. Триразрядний сегментний індикатор дає змогу контролювати значення як вхідної, так і вихідної напруги, а перемикання між режимами здійснюється натисканням кнопки керування. Два світлодіоди на платі IN і OUT вказують, яка напруга виводиться. Можна вимкнути або ввімкнути показ напруги через подвійне короткочасне натискання кнопки.

Однак, треба звернути увагу на те, що під час під'єднання до потужного навантаження може спрацювати захист від короткого замикання за великих пускових струмів. Крім того, перетворювач не захищений від під'єднання вхідної напруги зі зворотною полярністю.

Калібрування напруги можливе як для вхідної, так і для вихідної напруги. Якщо вольтметр зображає вхідну напругу, можна виконати процедуру калібрування вхідної напруги. Якщо активний режим зображення вихідної напруги, то можна відкалібрувати вихідну напругу. Калібрування здійснюється за допомогою завдання напруги корекції з точністю 0,1 В. Позитивна та негативна напруга корекції може бути встановлене, а крок калібрування становить 0,1 В.

Для входу в режим калібрування необхідно натиснути та утримувати кнопку впродовж 1-2 секунд. Коли індикатор починає блимати та показувати напругу корекції, це свідчить про те, що пристрій перейшов у режим калібрування.

Якщо ви хочете збільшити напругу корекції, досить натиснути кнопку один раз, а якщо зменшити — двічі. Кожне натискання кнопки збільшує або зменшує крок калібрування на 0,1 В. Ці дії необхідно повторювати доти, поки не буде досягнуто бажаного значення напруги корекції.

Після того, як ви встановите потрібне значення, для виходу з режиму калібрування потрібно натиснути й утримувати кнопку впродовж 1-2 секунд. Після цього дисплей перестане блимати й почне відтворювати напругу з урахуванням встановленої корекції.

• Модель: LTC1871;


• Вхідна напруга: постійна 3-35,0В;


• Вихідна напруга: постійна 3 - 35,0 В;


• Максимальний струм навантаження: 6,0А;


• Максимальна потужність: 75 Вт (до 128 Вт, якщо вх і вих напр > 20 В);


• Діапазон вольтметра: 4~40 В, +/-0,1 В;


• ККД: 96.7% макс (залежно від вхідної, вихідної напруги та струму);


• Функція вимкнення під час перегрівання: Є;


• Захист від короткого замикання на виході: Є (порог 14А);


• Захист від увімкнення за входом зі зворотною полярністю: Немає;


• Габарити плати: 67*43*12 мм;


• Вага: 30г.
