Опис:
Транзистор може харчуватися від 6,8 В - 12 В постійного струму. Цього можна досягти за допомогою шаристої батареї 9 В. Дві послідовно з'єднані літій-іонні батареї 3,7 В або адаптер змінного струму. Під час увімкнення струм становить приблизно 30 мА за постійної напруги 9 В.
Тестер транзисторів керується "обертовим імпульсним датчиком із перемикачем" (RPEWS). Є 4 режими роботи — коротке натискання на ручку, тривале натискання, поворот ручки вліво та вправо. У разі короткого натискання вмикається транзистор і починається тест. Він автоматично вимкнеться після закінчення тесту. Тривале натискання й поворот вліво або вправо активує меню функцій. Використовуйте > для вибору пунктів. Натисніть і утримуйте ручку, щоб вийти з меню функцій.
Транзистор має 3 точки тестування, TP1, TP2 і TP3, розташовані в тестовому гнізді. Справа від тестового гнізда розміщений тестовий майданчик SMT з ідентифікаційними номерами.
Увага: Щоб уникнути пошкоджень, обов'язково розрядіть конденсатори перед під'єднанням до тестера. Особлива обережність потрібна, якщо ви намагаєтеся перевірити компоненти, встановлені в ланцюгу. У будь-якому разі обладнання має бути вимкнене від джерела живлення, і ви маєте бути впевнені, що в обладнанні не залишилося залишкового напруження.
Самотестування й калібрування:
Самотестування можна підготувати, поєднавши всі три контрольні точки разом і натиснувши на RPEWS. Щоб почати самотестування, необхідно повторно натиснути RPEWS упродовж 2 секунд. Тестер зажадає наступний крок. Дочекайтеся підказки "isolate probes" і від'єднайте контрольні точки. Тестер незабаром покаже "1- ⁇ -3> 100nf". Для останнього завдання калібрування необхідний конденсатор із будь-якою місткістю від 100нФ до 20 мкФ, під'єднаний до виведення 1 і 3. Під'єднайте конденсатор після появи цього тексту. За допомогою цього конденсатора напруга зміщення аналогового компатора буде компенсована для кращого вимірювання значень місткості.
Самотестування можна підготувати, поєднавши всі три контрольні точки разом і натиснувши на RPEWS. Щоб почати самотестування, необхідно повторно натиснути RPEWS упродовж 2 секунд. Тестер зажадає наступний крок. Дочекайтеся підказки "isolate probes" і від'єднайте контрольні точки. Тестер незабаром покаже "1- ⁇ -3> 100nf". Для останнього завдання калібрування необхідний конденсатор із будь-якою місткістю від 100нФ до 20 мкФ, під'єднаний до виведення 1 і 3. Під'єднайте конденсатор після появи цього тексту. За допомогою цього конденсатора напруга зміщення аналогового компатора буде компенсована для кращого вимірювання значень місткості.
Поради:
Зазвичай тестер показує напругу батареї під час кожного запуску. Якщо напруга падає нижче встановленої межі, зображається попередження. Якщо ви використовуєте перезаряджувану батарею 9 В, її треба замінити якнайшвидше або перезарядити. Якщо ви намагаєтеся виміряти малі значення резисторів, треба пам'ятати про опір штепсельних роз'ємів і кабелів. Якість і стан штепсельних роз'ємів має велике значення, також як і опір кабелів, використовуваних для вимірювання. Те саме стосується і виміру ESR конденсаторів. Під час використання поганого з'єднувального кабелю значення ESR на 0,02 Ом може вирости до 0,61 Ом. Не варто очікувати дуже високої точності результатів вимірювань, особливо вимірювання ESR і результати вимірювання індуктивності не дуже точні.
Зазвичай тестер показує напругу батареї під час кожного запуску. Якщо напруга падає нижче встановленої межі, зображається попередження. Якщо ви використовуєте перезаряджувану батарею 9 В, її треба замінити якнайшвидше або перезарядити. Якщо ви намагаєтеся виміряти малі значення резисторів, треба пам'ятати про опір штепсельних роз'ємів і кабелів. Якість і стан штепсельних роз'ємів має велике значення, також як і опір кабелів, використовуваних для вимірювання. Те саме стосується і виміру ESR конденсаторів. Під час використання поганого з'єднувального кабелю значення ESR на 0,02 Ом може вирости до 0,61 Ом. Не варто очікувати дуже високої точності результатів вимірювань, особливо вимірювання ESR і результати вимірювання індуктивності не дуже точні.
Компоненти з проблемами:
Інтерпретуючи результати вимірювань, треба пам'ятати, що схема тестера транзисторів призначена для напівпровідників із малим сигналом. У нормальних умовах вимірювання струм вимірювання може досягати тільки приблизно 6 мА. Тестер часто не може забезпечити достатній струм запалювання або струм утримання для силових тиристорів або симторів. Тому тиристор може бути визначений як NPN-транзистор або діод, або встановлений як невідомий.
Додатковою проблемою є ідентифікація напівпровідників із вбудованими резисторами. Так, базовий іміттерний діод транзизора BU508D не може бути визначитьться через паралельно під'єднаний внутрішній резистора 42 Ом. Тому перевірити роботу транзизора неможливо. Проблема з виявленням також виникає із силовими транзиссторами Дарлінгтона. Часто трапляються внутрішні резистори база-емітер, що ускладнює ідентифікацію компонента із заниженим струмом вимірювання.
Інтерпретуючи результати вимірювань, треба пам'ятати, що схема тестера транзисторів призначена для напівпровідників із малим сигналом. У нормальних умовах вимірювання струм вимірювання може досягати тільки приблизно 6 мА. Тестер часто не може забезпечити достатній струм запалювання або струм утримання для силових тиристорів або симторів. Тому тиристор може бути визначений як NPN-транзистор або діод, або встановлений як невідомий.
Додатковою проблемою є ідентифікація напівпровідників із вбудованими резисторами. Так, базовий іміттерний діод транзизора BU508D не може бути визначитьться через паралельно під'єднаний внутрішній резистора 42 Ом. Тому перевірити роботу транзизора неможливо. Проблема з виявленням також виникає із силовими транзиссторами Дарлінгтона. Часто трапляються внутрішні резистори база-емітер, що ускладнює ідентифікацію компонента із заниженим струмом вимірювання.
Вимірювання транзисторів PNP і NPN:
Для нормального вимірювання три виведення транзистори під'єднуються в будь-якому порядку до вимірювальних входів тестера транзисторів. Після натискання кнопки RPEWS тестер показує в рядку 1 тип (NPN або PNP), можливий вбудований захисний діод на шляху колектор — імітер і послідовність виводів. Символ діода показаний із правильною полярністю. У рядку 2 показаний коефіцієнт посилення струму (hfe=...) і порогова напруга База — Емітер. Тестер може вимірювати коефіцієнт посилення за допомогою двох різних схем, із загальним евітером і загальним колектором (Emitter follower). На РК-дисплеї виводиться тільки вищий результат. У германієвих транзисторів часто вимірюється струм відсічення колектора ICEO з струмом менше бази або залишковий струм колектора ICES з утриманням бази на рівні емітера.
Для нормального вимірювання три виведення транзистори під'єднуються в будь-якому порядку до вимірювальних входів тестера транзисторів. Після натискання кнопки RPEWS тестер показує в рядку 1 тип (NPN або PNP), можливий вбудований захисний діод на шляху колектор — імітер і послідовність виводів. Символ діода показаний із правильною полярністю. У рядку 2 показаний коефіцієнт посилення струму (hfe=...) і порогова напруга База — Емітер. Тестер може вимірювати коефіцієнт посилення за допомогою двох різних схем, із загальним евітером і загальним колектором (Emitter follower). На РК-дисплеї виводиться тільки вищий результат. У германієвих транзисторів часто вимірюється струм відсічення колектора ICEO з струмом менше бази або залишковий струм колектора ICES з утриманням бази на рівні емітера.
Вимірювання JFET і D-MOS транзисторів:
Оскільки структура транзизора типу JFET симетрична, джерела та стик цього транзизора не можуть бути різними. Зазвичай одним із параметрів цього транзизора є струм транзизора, у якого затвор розміщений на одному рівні з джерелам. Цей струм часто вищий, ніж струм, який може бути досягнутий за допомогою вимірювальної схеми тестера транзисторів із резистором 680 Ом.
резистором. З цієї причини резистор 680 Ом під'єднується до джерела. Отже, затвор отримує зі зростом струму негативну напругу зміщення. Тестер повідомляє струм джерела цього ланцюга та додаткову напругу зміщення затвора. Тому різні моделі можуть відрізнятися. D-MOS транзистори (тип обідніння) вимірюються тим самим методом.
Ви маєте знати, що для покращених МОП-транзисторів (P-E-MOS або N-E-MOS) вимірювання порогової напруги затвора (Vth) складніше за малих значень місткості затвора. Ви можете отримати найкраще значення напруги, якщо під'єднайте конденсатор місткістю кілька нФ паралельно затвору/джерело. Порогова напруга затвора можна визначити під час струму стока приблизно 3,5 мА для P-E-МОП і приблизно 4 мА для N-E-МОП.
Опис функціонального меню:
1. Вимкнути
Під час введення цієї функції тестер негайно вимкнеться.
2. Транзистор
Перевірка транзизора, це також функція за замовчуванням під час увімкнення.
3. Частота
Вимірювання частоти, Для частот нижчий за 25 кГц за звичайним вимірюванням треба вимірювати час періоду. Це додаткове вимірювання треба робити тільки після звичайного вимірювання частоти.
4.f-Генератор
Генерація сигналу, ця функція може видавати квадратні хвилі з різною частотою на вибір.
5. 10-бітна ШІМ
Функція "10-бітна ШІМ" (широтно-імпульсна модуляція) генерує фіксовану частоту (7812,5 Гц) з обраним імпульсом.
Комплект містить:

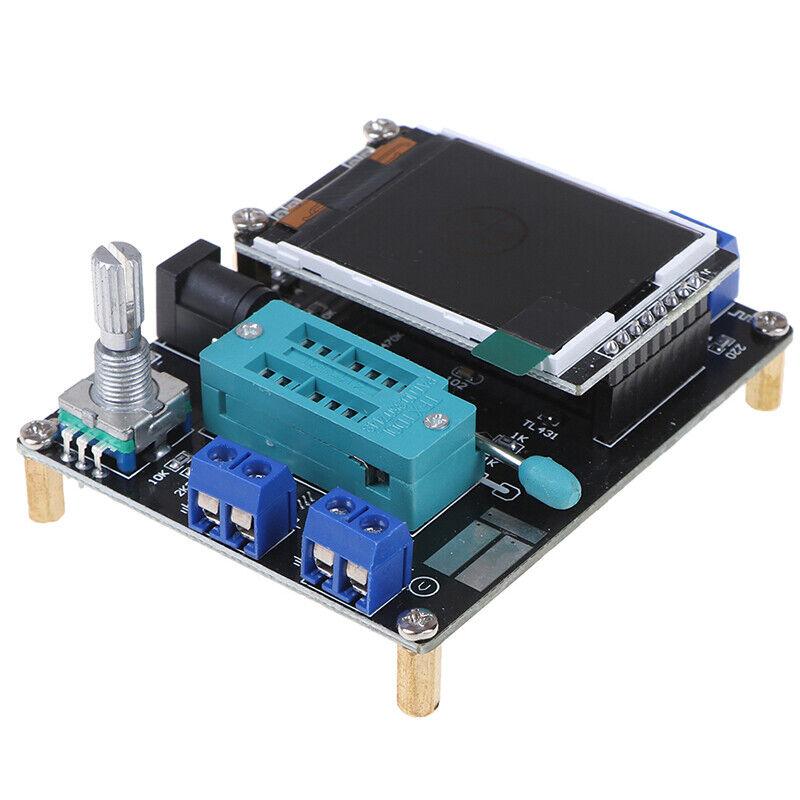

1 x GM328A зібраний транзистор тестер LCR діод ESR ємність вимірювач
Під час введення цієї функції тестер негайно вимкнеться.
2. Транзистор
Перевірка транзизора, це також функція за замовчуванням під час увімкнення.
3. Частота
Вимірювання частоти, Для частот нижчий за 25 кГц за звичайним вимірюванням треба вимірювати час періоду. Це додаткове вимірювання треба робити тільки після звичайного вимірювання частоти.
4.f-Генератор
Генерація сигналу, ця функція може видавати квадратні хвилі з різною частотою на вибір.
5. 10-бітна ШІМ
Функція "10-бітна ШІМ" (широтно-імпульсна модуляція) генерує фіксовану частоту (7812,5 Гц) з обраним імпульсом.
Комплект містить:
1 x GM328A зібраний транзистор тестер LCR діод ESR ємність вимірювач
Характеристики
Основні | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Користувацькі характеристики | |
Вес (гр.) | 64 |
Живлення | 9V |
Стан | Нове |
Інформація для замовлення
- Ціна: 570 ₴
