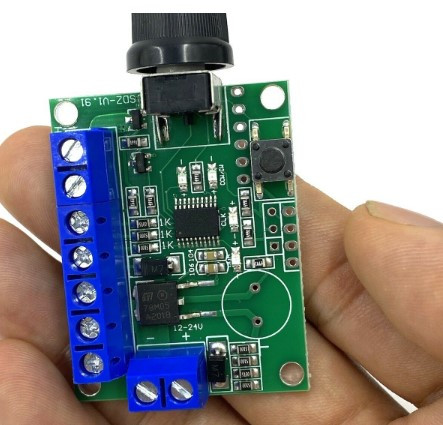

Багаточастотний ШІМ/CLK безщітковий контролер швидкості двигуна постійного струму 12 В-24 В BLDC

Особливості:

Цей безщітковий контролер швидкості двигуна має дві програми, одна призначена для сигналу керування швидкістю двигуна minemin A, інша призначена для сигналу керування швидкістю двигуна nidec PWM, напруга живлення 8-24 В безщіткова плата керування швидкістю постійного струму з функцією переднього та заднього ходу (потрібна підтримка самого двигуна), ШІМ-сигнал ділиться на 18 кГц, 1 кГц, 100 Гц, а сигнал CLK ділиться на 60 Гц-1,4 кГц, 50-490 Гц, 50-1 кГц. Додаткові відомості див. У таблиці нижче.
Частота доставки стандартно-ШІМ-Сигн 18 кгц. Якщо вам потрібні інші частоти, ви можете побачити точковий перемикач за короткою друкованою платою.
Пульт керування може керувати більшістю безщіткових двигунів постійного струму за допомогою приводу.

Характеристики:
Робоча напруга: DC 8V-30V
Швидкість роботи: < 90 Вт
Частота ШІМ: 2 кГц/~ 18 кГц
Частота CLK: 60 гц-1.4 кГц
Постійний струм: 4А
Діапазон швидкостей: 0% - 100%
Тип регулювання швидкості: потенціометр
Розмір: 35 мм * 40 мм
Функція гальма та функція позитивного та негативного обертання (ці дві функції потребують підтримки двигуна, для функції гальма не встановлена окрема кнопка, швидкість повертається на найнижчу, щоб автоматично подавати сигнал гальма)
З виходом 5 в Зручно контролювати потребу в напруженні 5 В для деяких двигунів. На платі є діод, що запобігає миготінню двигуна під час увімкнення живлення. Лінія електроживлення двигуна розширена для підтримки струму високої потужності 4 А і 3 вбудований, так для підказки робочого режиму.

Частотна зміна ШІМ/CLK може бути змінена через комбіноване зварювання 1.2.

1.23 не укорочуються, 18 кГц, 0%-100%



1.2,3 укорочені, CLK 50-1 кГц, 50%
