Радіомодуль NRF24L01 використовується в проєктах, де потрібне бездротове передавання цифрових даних між різними об'єктами проєкту, наприклад, між контролером і датчиком, який є на відстані у важкодоступному місці тощо.
Практичне застосування: системи безпеки, системи віддаленого контролю, системи домашньої автоматизації, системи промислового контролю, системи телеметрії.
Керування радіомодулем NRF24L01 здійснюється від Arduino контролерів або інших напрямних мікропроцесорних пристроїв через інтерфейс Serial Peripheral Interface (SPI).
Радіомодуль NRF24L01 має дворядну групу по 4 контакти в низці для керування й живлення.

Позначення контактів:

• V+ напруга живлення;
• GND загальний контакт;
• CSN вибір приймача;
• CE-ввімкнення режиму приймання або передавання;
• MOSI вхідні дані;
• SCK вхідна частота;
• IRQ-вихід переривання;
• MISO вихідні дані.

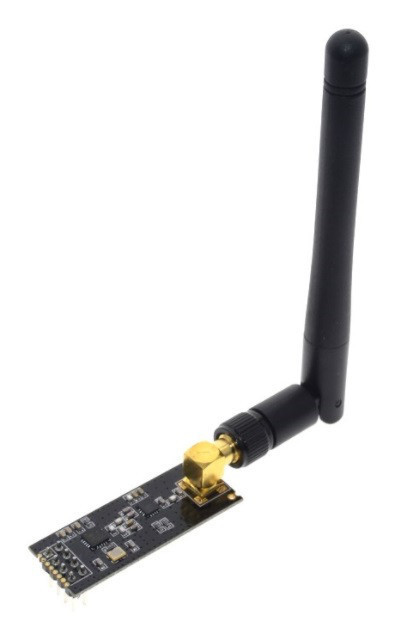

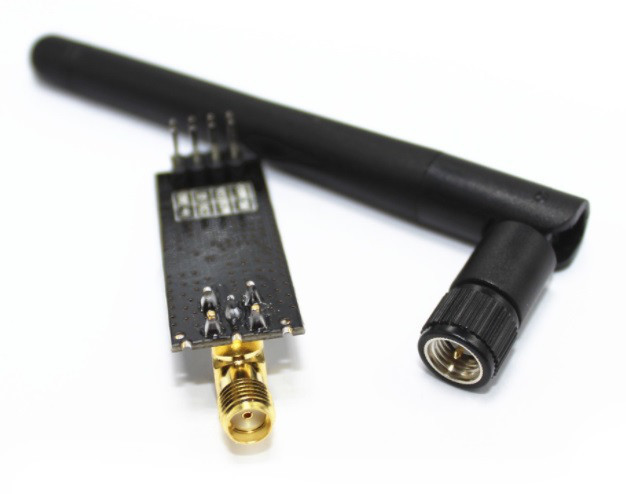

На модулі NRF24L01 розташоване гніздо SMA для з'єднання модуля з SMA антеною, яка йде в комплекті. Приблизна довжина антени 105 мм.
Ця версія радіомодуля має більший радіус дії до 1000 м завдяки підсилювачу RFAXIS X2401C, який забезпечує посилення сигналу до 20 дБ.
Перед початком використання модуля з Arduino контролером потрібно встановити бібліотеку RF24 для сполучення модуля та контролера.
Живлення радіомодуля NRF24L01 здійснюється або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою або зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення модуля 2,7 — 3,6 В. Рекомендована напруга живлення 3,3 В. Керувальні контакти толерантні до напруги 5 В, тобто їх можна сміливо під'єднувати до цифрових виводів Arduino контролера.

Характеристики:

• Маркування на чипі: NRF M 24L01 + 1808AH ;
• підсилювач: RFAXIS X2401C;
• інтерфейс: SPI;
• частота: 2400 – 2524 МГц;
• дальність приймання/передавання: до 1000 м за швидкості 250 Кбіт/с;
• дальність у разі збільшення швидкості: до 750 м за 1 Мбіт/с, до 520 м за 2 Мбіт/с;
• вихідна потужність: до 20 дБм;
• коефіцієнт посилення антени: до 2dBi;
• чутливість приймання: -92dBm до -104dBm;
• посилення PA: 20 дБ;
• посилення LNA: 10 дБ;
• модуляція: GMSK;
• напруга живлення: 2,7 – 3,6 В;
• споживаний струм: 45 мА під час приймання; до 115 мА під час передавання;
• розміри: 46 х 17 х 12 мм;
• вага комплекту: 12 г.

Комплектація:

1 х Бездротовий трансивер NRF24L01

1 х SMA антена
