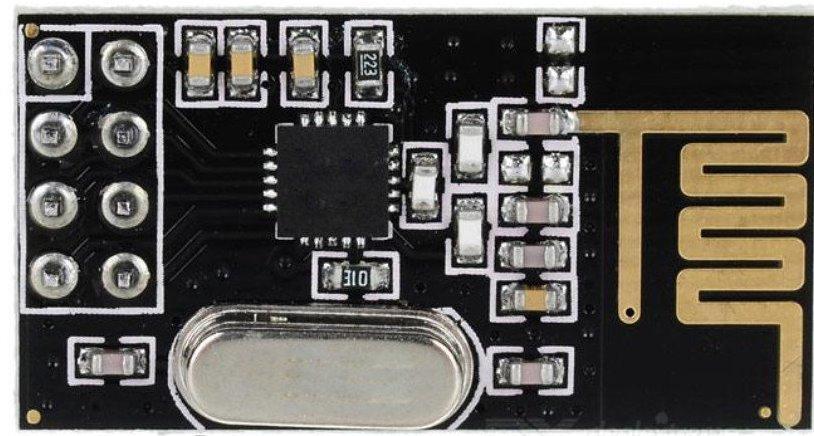

Бездротовий модуль NRF24L01

Недорогі радіомодулі nRF24L01 працюють на частоті 2.4 ГГц і підтримують швидкість передавання до 2 Мбіт. Радіоканал на цих радіомодулях може обмінюватися інформацією в обидва напрямки. Радіоосьіти може складатися з декількох пристроїв на базі nRF24L01.

Для роботи потрібно брати 2 шт (один приймач, один передавач).

nRF24L01 — чудовий варіант для об'єднання віддалених модулів у системі розумного будинку всередині приміщень без прокладання дротів.

Радіомодуль можна під'єднати до будь-якого мікроконтролера, який має інтерфейс SPI, а також до мікрокомп'ютерів, наприклад Raspberry PI

Призначення виведення

• SCK (Serial ClocK) — тактування (синхронізація).
• MOSI/MI (Master Out Slave In) — вхід даних.
• MISO/MO (Master In Slave Out) — вихід даних.
• CE/SS — вибір ведмедика на шині SPI з декількох пристроїв.
• SCN — вибір режиму приймання/передавання, фактично той самий CE.
• IRQ — вихід переривання, здебільшого не використовується. Необхідний для негайної реакції мікроконтролера під час приймання нового пакета даних.
• GND — земля,маса,мінусова шина.
• Vcc — живлення модуля 3,3 В. Для надійної роботи паралельно до живлення якомога ближче до радіомодуля рекомендується під'єднати електролітичний конденсатор не менш ніж 100 мкФ, а також керамічний на 0,1 мкФ.

У радіомережу можуть об'єднані максимум до 6 радіомодулів. Радіомодуль може працювати тільки максимум із 6 адресами, але клієнти можуть мати й однакові адреси, а отже, найзбільшивши максимальну кількість клієнтів у радіомережі. Довжина переданої пакета не більш ніж 32 байти.

Під'єднання nRF24L01+ до комп'ютера через USB Кількість клієнтів, що під'єднуються — до 20-30 штук.

Можна використовувати з будь-якими мікропроцесорними системами — MCU/ARM/PIC/AVR/STM32MCU/ARM/PIC/AVR/MSP430/PLC/STM32/Arduino

Характеристики:

• Маркування на чипі: NRF M 24L01 + 1712AB
• Швидкість передавання: 250 кбіт, 1 Мбіт, 2 Мбіт
• Дальність передавання до 100 м, у приміщенні — до 30 м
• Uпіт = 1,9 - 3,6В
• Інтерфейс з'єднання з МК: SPI, сумісність із ТТЛ рівнем 3В/5В
• Pмакс = 0дБмВт
• КУ антени (піковий) = 2 дБВт
• Кількість каналів: 126 (2400 — 2525 МГц), під час встановлення швидкості 2 Мбіт виконує ширина двох каналів
• Роз'єм штирового з'єднання 2х4 контакту

Комплектація:

1 х Бездротовий трансивер NRF24L01
