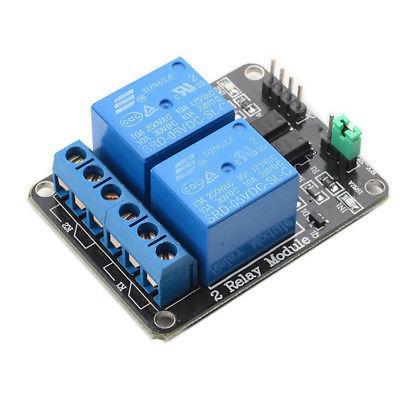

Arduino релейний модуль 2 канали реле

Модуль містить у собі 2 реле JQC-3FF-S-Z і схему керування. Реалізована повна опоелектронна розв'язка від ланцюгів керування на базі оптопари PC817C. Є світлодіодна індикація стану кожного реле. Реле спрацьовує під час подавання на вхід низького рівня сигналу. Напруга живлення 5 В постійного струму.

Споживаний струм до 250 мА. Максимальний комутований у навантаженні струм до 10A за змінної напруги до 250 В, або 10 А за постійної напруги до 30 В.

 2-канальний релейний модуль може керуватися великим коліщатком мікроконтролерів, як-от Arduino, AVR, PIC, ARM тощо.

Характеристики:

 робочий струм реле: 15 – 20мА;

керівна напруга реле 5 В;

реле высокого тока SRD-05VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;

світлодіодна індикація стану кожного реле;

стандартний інтерфейс, через який можна керувати релейним модулем за допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або з комп'ютера;

габарити: 49,3 х 38,2 х 20,0 мм;

вага: 30 г.
