CU-219 INA219 Інтерфейс I2C модуль датчика контролю струму та напруги вольметр амперметр

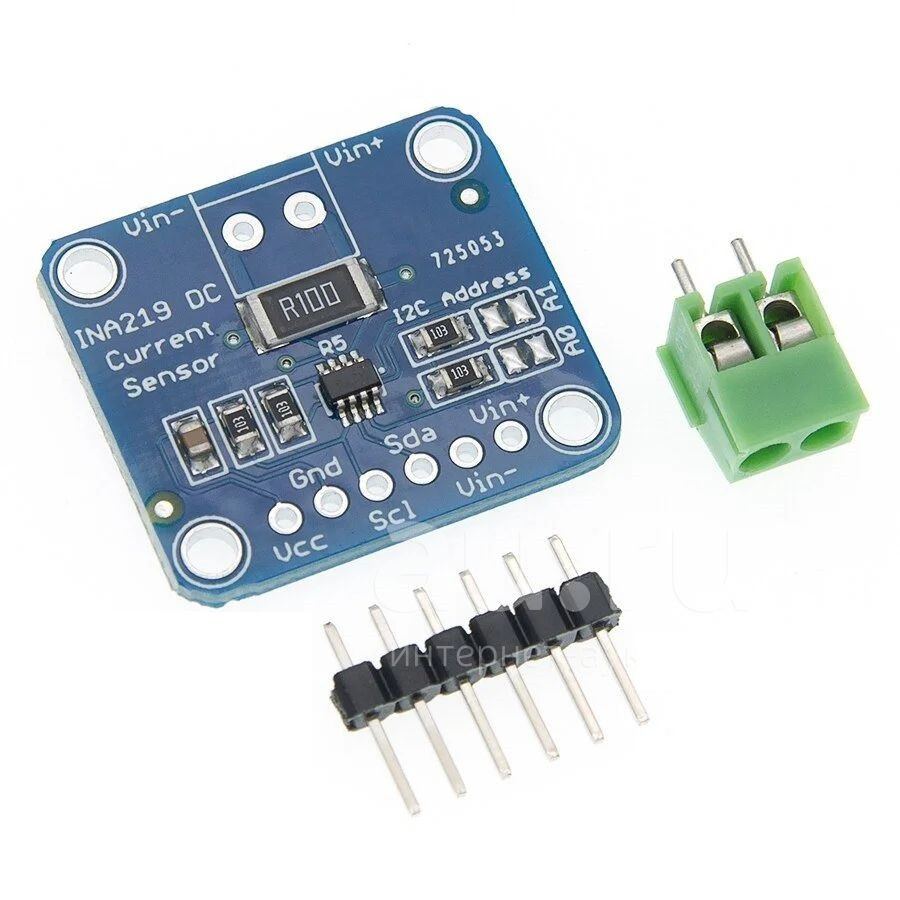

NA219 DC Current Monitor — цифровий датчик для вимірювання споживаного струму, напруги та потужності на базі мікросхеми INA219B. Вихідний інтерфейс модуля — шина I2C, що дуже зручно під час роботи з пристроями на базі Arduino, Raspberry Pi, Orange PI, Banana Pi тощо.

Модуль має високу точність вимірювання струму та напруги, нульовий дрийф, водночас маючи компактні розміри та не потребує додаткового обв'язування. Також важлива перевага датчика INA219 полягає в тому, що вимірювальний шунт встановлений у розрив «+» живлення, а не «-«, позаяк у такому разі не виникає небажаний в електроніці зсув потенціалів між «землею» декількох пристроїв, об'єднаних в загальну схему.

I2C адрес мікросхеми INA219 можна змінити запайкою перемичок А0 та А1. Можливе чотири різних комбінації встановлення адресних перемичок, відповідно на одну шину I2C можна під'єднувати до 4 таких модулів. Для збільшення точності вимірювань передбачені реєстри калібрування. Напруга в мікросхемі вимірює аналого-цифровий перетворювач (АЦП) і може працювати в 9-ти, 10-, 11-ти, 12-бітних режимах. Настроюється режим роботи мікросхеми зміною реєстрації конфігурації. Застосовувати модуль можна в системах, що контролюють процес заряджання/розряджання акумуляторних батарей, джерелах живлення з контролем напруги та споживаного навантаження струму.

• Напруга живлення: від 3.0 до 5.5 В;
• Розрядність АЦП: 12 бит;
• Вихідний інтерфейс: I2C;
• Швидкість інтерфейсу: 3.4 МГц;
• Діапазон вимірюваних напруг: від 0 до 26 В;
• Максимальний вимірюваний струм: від -3.2 A до 3.2 A;
• Дискретність під час вимірювання струму: 0.8 мА;
• Точність вимірювань за струмом і напругою: 1 %;
• Діапазон робочих температур: від -40 до +125 °C;
• Дрейв у робочому температурному діапазоні: 100 мкВ;
• Калібрування: калібрувальний регістр;
• Внутрішні дані: виміряний струм і потужність;
• Фільтрація: х128 відрахунків.
